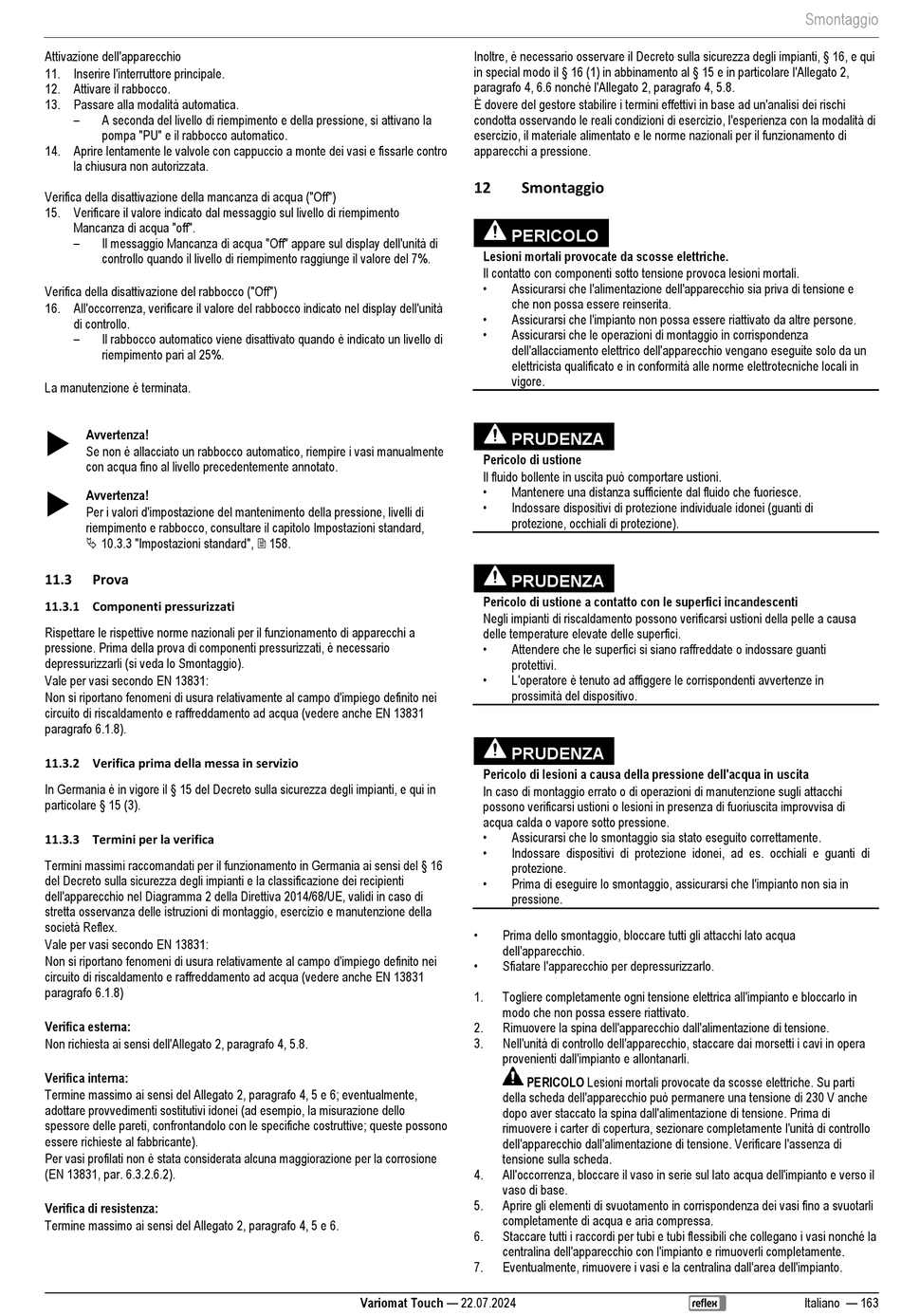

Attivazione dell'apparecchio
11. Inserire l'interruttore principale.
12. Attivare il rabbocco.
13. Passare alla modalità automatica.
–
A seconda del livello di riempimento e della pressione, si attivano la
pompa "PU" e il rabbocco automatico.
14. Aprire lentamente le valvole con cappuccio a monte dei vasi e fissarle contro
la chiusura non autorizzata.
Verifica della disattivazione della mancanza di acqua ("Off")
15. Verificare il valore indicato dal messaggio sul livello di riempimento
Mancanza di acqua "off".
–
Il messaggio Mancanza di acqua "Off" appare sul display dell'unità di
controllo quando il livello di riempimento raggiunge il valore del 7%.
Verifica della disattivazione del rabbocco ("Off")
16. All'occorrenza, verificare il valore del rabbocco indicato nel display dell'unità
di controllo.
–
Il rabbocco automatico viene disattivato quando è indicato un livello di
riempimento pari al 25%.
La manutenzione è terminata.

Avvertenza!
Se non è allacciato un rabbocco automatico, riempire i vasi manualmente
con acqua fino al livello precedentemente annotato.

Avvertenza!
Per i valori d'impostazione del mantenimento della pressione, livelli di
riempimento e rabbocco, consultare il capitolo Impostazioni standard,
 10.3.3 "Impostazioni standard",  158.
11.3 Prova
11.3.1 Componenti pressurizzati
Rispettare le rispettive norme nazionali per il funzionamento di apparecchi a
pressione. Prima della prova di componenti pressurizzati, è necessario
depressurizzarli (si veda lo Smontaggio).
Vale per vasi secondo EN 13831:
Non si riportano fenomeni di usura relativamente al campo d'impiego definito nei
circuito di riscaldamento e raffreddamento ad acqua (vedere anche EN 13831
paragrafo 6.1.8).
11.3.2 Verifica prima della messa in servizio
In Germania è in vigore il § 15 del Decreto sulla sicurezza degli impianti, e qui in
particolare § 15 (3).
11.3.3 Termini per la verifica
Termini massimi raccomandati per il funzionamento in Germania ai sensi del § 16
del Decreto sulla sicurezza degli impianti e la classificazione dei recipienti
dell'apparecchio nel Diagramma 2 della Direttiva 2014/68/UE, validi in caso di
stretta osservanza delle istruzioni di montaggio, esercizio e manutenzione della
società Reflex.
Vale per vasi secondo EN 13831:
Non si riportano fenomeni di usura relativamente al campo d'impiego definito nei
circuito di riscaldamento e raffreddamento ad acqua (vedere anche EN 13831
paragrafo 6.1.8)
Verifica esterna:
Non richiesta ai sensi dell'Allegato 2, paragrafo 4, 5.8.
Verifica interna:
Termine massimo ai sensi del Allegato 2, paragrafo 4, 5 e 6; eventualmente,
adottare provvedimenti sostitutivi idonei (ad esempio, la misurazione dello
spessore delle pareti, confrontandolo con le specifiche costruttive; queste possono
essere richieste al fabbricante).
Per vasi profilati non è stata considerata alcuna maggiorazione per la corrosione
(EN 13831, par. 6.3.2.6.2).
Verifica di resistenza:
Termine massimo ai sensi del Allegato 2, paragrafo 4, 5 e 6.
Inoltre, è necessario osservare il Decreto sulla sicurezza degli impianti, § 16, e qui
in special modo il § 16 (1) in abbinamento al § 15 e in particolare l'Allegato 2,
paragrafo 4, 6.6 nonché l'Allegato 2, paragrafo 4, 5.8.
È dovere del gestore stabilire i termini effettivi in base ad un'analisi dei rischi
condotta osservando le reali condizioni di esercizio, l'esperienza con la modalità di
esercizio, il materiale alimentato e le norme nazionali per il funzionamento di
apparecchi a pressione.
12 Smontaggio
PERICOLO
Lesioni mortali provocate da scosse elettriche.
Il contatto con componenti sotto tensione provoca lesioni mortali.
•
Assicurarsi che l'alimentazione dell'apparecchio sia priva di tensione e
che non possa essere reinserita.
•
Assicurarsi che l'impianto non possa essere riattivato da altre persone.
•
Assicurarsi che le operazioni di montaggio in corrispondenza
dell'allacciamento elettrico dell'apparecchio vengano eseguite solo da un
elettricista qualificato e in conformità alle norme elettrotecniche locali in
vigore.
PRUDENZA
Pericolo di ustione
Il fluido bollente in uscita può comportare ustioni.
•
Mantenere una distanza sufficiente dal fluido che fuoriesce.
•
Indossare dispositivi di protezione individuale idonei (guanti di
protezione, occhiali di protezione).
PRUDENZA
Pericolo di ustione a contatto con le superfici incandescenti
Negli impianti di riscaldamento possono verificarsi ustioni della pelle a causa
delle temperature elevate delle superfici.
•
Attendere che le superfici si siano raffreddate o indossare guanti
protettivi.
•
L'operatore è tenuto ad affiggere le corrispondenti avvertenze in
prossimità del dispositivo.
PRUDENZA
Pericolo di lesioni a causa della pressione dell'acqua in uscita
In caso di montaggio errato o di operazioni di manutenzione sugli attacchi
possono verificarsi ustioni o lesioni in presenza di fuoriuscita improvvisa di
acqua calda o vapore sotto pressione.
•
Assicurarsi che lo smontaggio sia stato eseguito correttamente.
•
Indossare dispositivi di protezione idonei, ad es. occhiali e guanti di
protezione.
•
Prima di eseguire lo smontaggio, assicurarsi che l'impianto non sia in
pressione.
•
Prima dello smontaggio, bloccare tutti gli attacchi lato acqua
dell'apparecchio.
•
Sfiatare l'apparecchio per depressurizzarlo.
1. Togliere completamente ogni tensione elettrica all'impianto e bloccarlo in
modo che non possa essere riattivato.
2. Rimuovere la spina dell'apparecchio dall'alimentazione di tensione.
3. Nell'unità di controllo dell'apparecchio, staccare dai morsetti i cavi in opera
provenienti dall'impianto e allontanarli.
PERICOLO Lesioni mortali provocate da scosse elettriche. Su parti
della scheda dell'apparecchio può permanere una tensione di 230 V anche
dopo aver staccato la spina dall'alimentazione di tensione. Prima di
rimuovere i carter di copertura, sezionare completamente l'unità di controllo
dell'apparecchio dall'alimentazione di tensione. Verificare l'assenza di
tensione sulla scheda.
4. All'occorrenza, bloccare il vaso in serie sul lato acqua dell'impianto e verso il
vaso di base.
5. Aprire gli elementi di svuotamento in corrispondenza dei vasi fino a svuotarli
completamente di acqua e aria compressa.
6. Staccare tutti i raccordi per tubi e tubi flessibili che collegano i vasi nonché la
centralina dell'apparecchio con l'impianto e rimuoverli completamente.
7. Eventualmente, rimuovere i vasi e la centralina dall'area dell'impianto.
