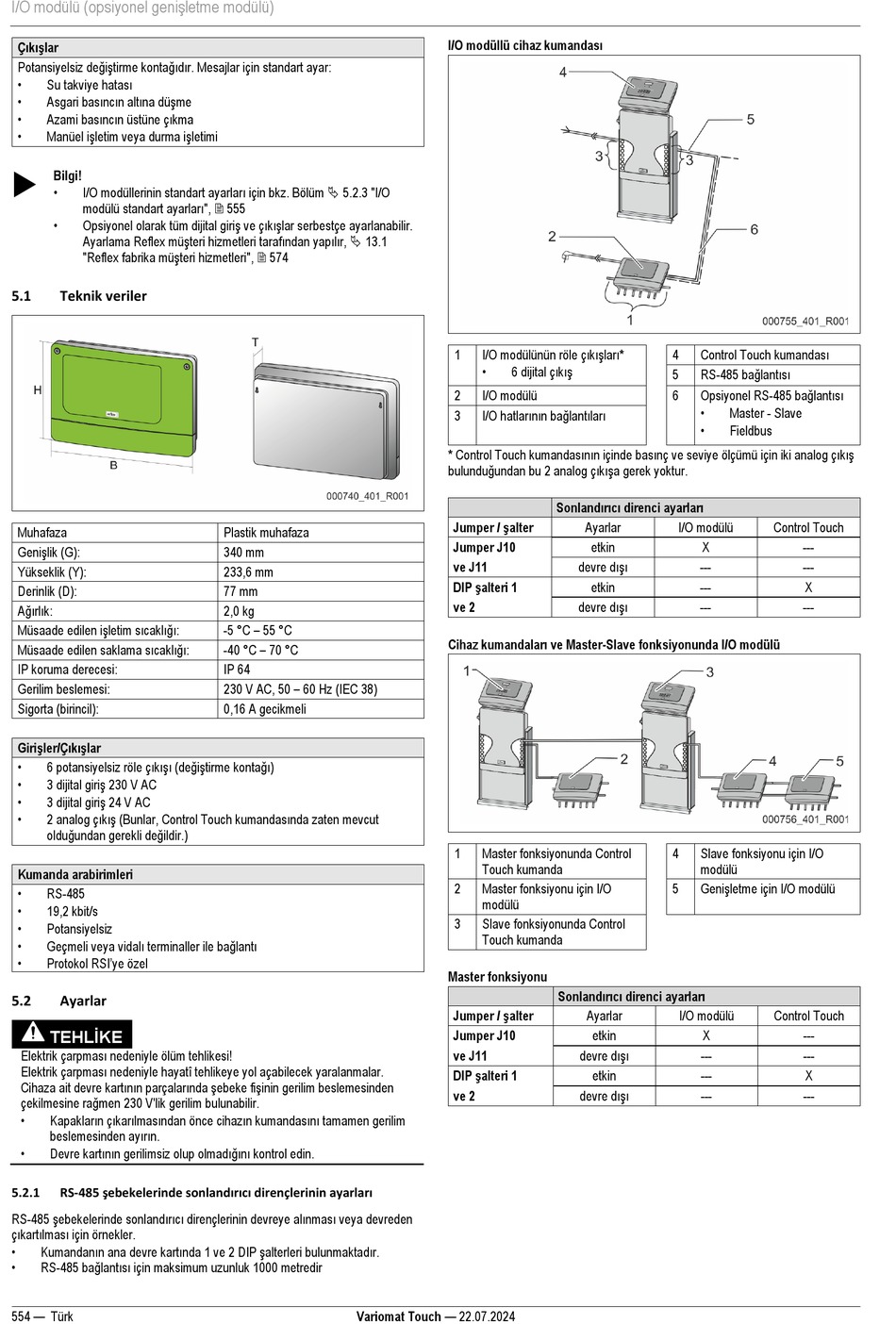

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 554

I/O modülü (opsiyonel genişletme modülü)
Çıkışlar
Potansiyelsiz değiştirme kontağıdır. Mesajlar için standart ayar:
• Su takviye hatası
• Asgari basıncın altına düşme
• Azami basıncın üstüne çıkma
• Manüel işletim veya durma işletimi

Bilgi!
• I/O modüllerinin standart ayarları için bkz. Bölüm  5.2.3 "I/O
modülü standart ayarları",  555
• Opsiyonel olarak tüm dijital giriş ve çıkışlar serbestçe ayarlanabilir.
Ayarlama Reflex müşteri hizmetleri tarafından yapılır,  13.1
"Reflex fabrika müşteri hizmetleri",  574
5.1 Teknik veriler
Muhafaza
Genişlik (G):
Yükseklik (Y):
Derinlik (D):
Ağırlık:
Müsaade edilen işletim sıcaklığı:
Müsaade edilen saklama sıcaklığı:
IP koruma derecesi:
Gerilim beslemesi:
Sigorta (birincil):
Girişler/Çıkışlar
• 6 potansiyelsiz röle çıkışı (değiştirme kontağı)
• 3 dijital giriş 230 V AC
• 3 dijital giriş 24 V AC
• 2 analog çıkış (Bunlar, Control Touch kumandasında zaten mevcut
olduğundan gerekli değildir.)
Kumanda arabirimleri
•
RS-485
•
19,2 kbit/s
•
Potansiyelsiz
• Geçmeli veya vidalı terminaller ile bağlantı
• Protokol RSI'ye özel
5.2 Ayarlar
TEHLİKE
Elektrik çarpması nedeniyle ölüm tehlikesi!
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek yaralanmalar.
Cihaza ait devre kartının parçalarında şebeke fişinin gerilim beslemesinden
çekilmesine rağmen 230 V'lik gerilim bulunabilir.
• Kapakların çıkarılmasından önce cihazın kumandasını tamamen gerilim
beslemesinden ayırın.
• Devre kartının gerilimsiz olup olmadığını kontrol edin.
RS-485 şebekelerinde sonlandırıcı dirençlerinin ayarları
5.2.1
RS-485 şebekelerinde sonlandırıcı dirençlerinin devreye alınması veya devreden
çıkartılması için örnekler.
• Kumandanın ana devre kartında 1 ve 2 DIP şalterleri bulunmaktadır.
• RS-485 bağlantısı için maksimum uzunluk 1000 metredir
554 — Türk
Plastik muhafaza
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A gecikmeli
Variomat Touch — 22.07.2024
I/O modüllü cihaz kumandası
I/O modülünün röle çıkışları*
1
• 6 dijital çıkış
2 I/O modülü
I/O hatlarının bağlantıları
3
* Control Touch kumandasının içinde basınç ve seviye ölçümü için iki analog çıkış
bulunduğundan bu 2 analog çıkışa gerek yoktur.
Sonlandırıcı direnci ayarları
Jumper / şalter
Ayarlar
Jumper J10 etkin
devre dışı
ve J11
DIP şalteri 1
etkin
devre dışı
ve 2
Cihaz kumandaları ve Master-Slave fonksiyonunda I/O modülü
1 Master fonksiyonunda Control
Touch kumanda
2 Master fonksiyonu için I/O
modülü
3 Slave fonksiyonunda Control
Touch kumanda
Master fonksiyonu
Sonlandırıcı direnci ayarları
Jumper / şalter
Ayarlar
Jumper J10 etkin
devre dışı
ve J11
DIP şalteri 1
etkin
devre dışı
ve 2
Control Touch kumandası
4
RS-485 bağlantısı
5
Opsiyonel RS-485 bağlantısı
6
•
Master - Slave
•
Fieldbus
I/O modülü Control Touch
X ---
--- ---
--- X
--- ---
4 Slave fonksiyonu için I/O
modülü
Genişletme için I/O modülü
5
I/O modülü Control Touch
X ---
--- ---
--- X
--- ---
