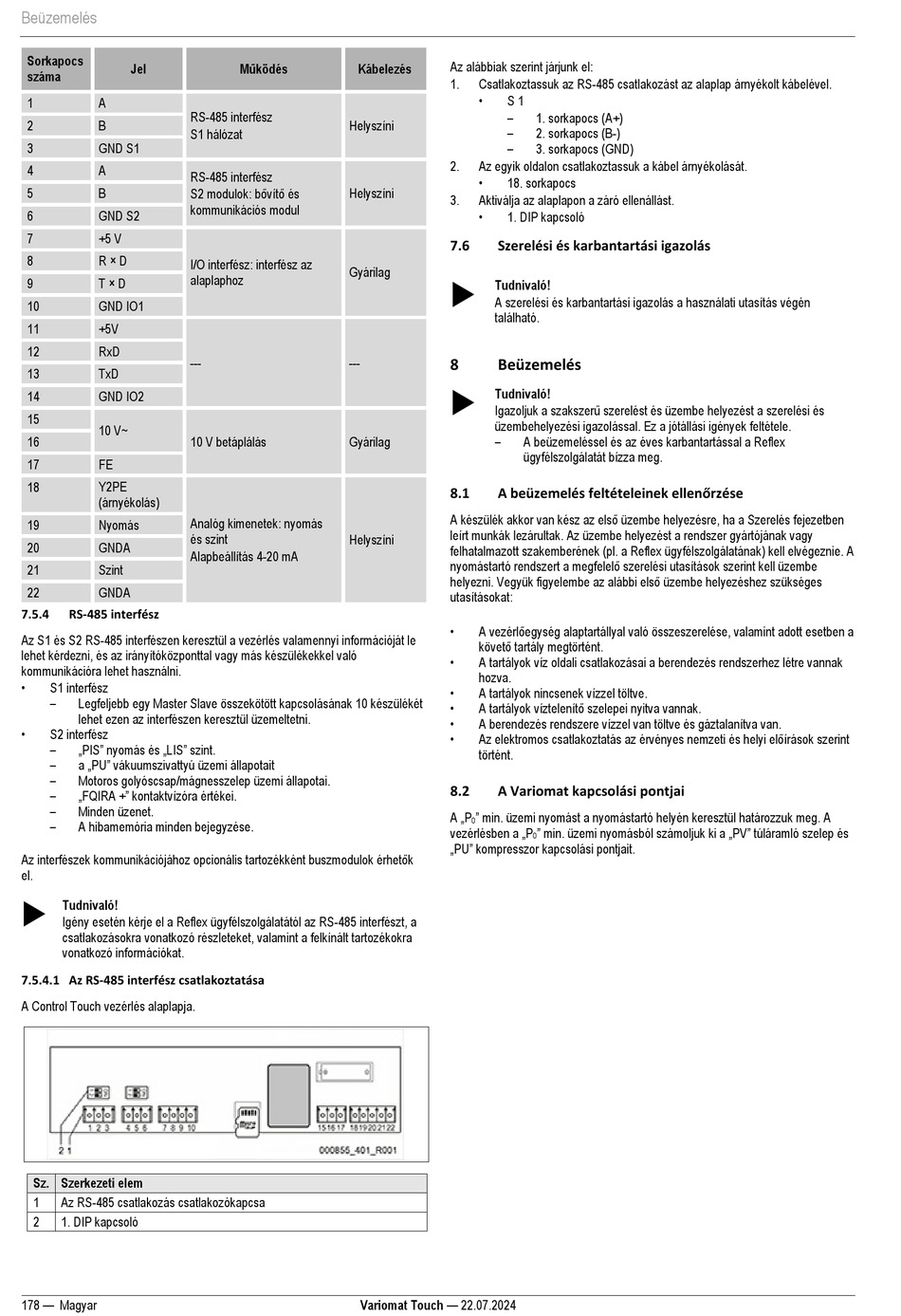

Beüzemelés
Sorkapocs
Jel
száma
1 A
RS-485 interfész
2 B
S1 hálózat
3 GND S1
4 A
RS-485 interfész
S2 modulok: bővítő és
5 B
kommunikációs modul
6 GND S2
7 +5 V
8 R × D
I/O interfész: interfész az
alaplaphoz
9 T × D
10 GND IO1
11 +5V
12 RxD
---
13 TxD
14 GND IO2
15
10 V~
16 10 V betáplálás
17 FE
18 Y2PE
(árnyékolás)
Analóg kimenetek: nyomás
19 Nyomás
és szint
20 GNDA
Alapbeállítás 4-20 mA
21 Szint
22 GNDA
7.5.4 RS-485 interfész
Az S1 és S2 RS-485 interfészen keresztül a vezérlés valamennyi információját le
lehet kérdezni, és az irányítóközponttal vagy más készülékekkel való
kommunikációra lehet használni.
•
S1 interfész
–
Legfeljebb egy Master Slave összekötött kapcsolásának 10 készülékét
lehet ezen az interfészen keresztül üzemeltetni.
•
S2 interfész
– „PIS" nyomás és „LIS" szint.
– a „PU" vákuumszivattyú üzemi állapotait
–
Motoros golyóscsap/mágnesszelep üzemi állapotai.
– „FQIRA +" kontaktvízóra értékei.
–
Minden üzenet.
–
A hibamemória minden bejegyzése.
Az interfészek kommunikációjához opcionális tartozékként buszmodulok érhetők
el.

Tudnivaló!
Igény esetén kérje el a Reflex ügyfélszolgálatától az RS-485 interfészt, a
csatlakozásokra vonatkozó részleteket, valamint a felkínált tartozékokra
vonatkozó információkat.
7.5.4.1 Az RS-485 interfész csatlakoztatása
A Control Touch vezérlés alaplapja.
Sz. Szerkezeti elem
1 Az RS-485 csatlakozás csatlakozókapcsa
2 1. DIP kapcsoló
178 — Magyar
Működés
Kábelezés
Helyszíni
Helyszíni
Gyárilag
---
Gyárilag
Helyszíni
Variomat Touch — 22.07.2024
Az alábbiak szerint járjunk el:
1. Csatlakoztassuk az RS-485 csatlakozást az alaplap árnyékolt kábelével.
•
S 1
–
1. sorkapocs (A+)
–
2. sorkapocs (B-)
–
3. sorkapocs (GND)
2. Az egyik oldalon csatlakoztassuk a kábel árnyékolását.
•
18. sorkapocs
3. Aktiválja az alaplapon a záró ellenállást.
•
1. DIP kapcsoló
7.6 Szerelési és karbantartási igazolás

Tudnivaló!
A szerelési és karbantartási igazolás a használati utasítás végén
található.
8 Beüzemelés

Tudnivaló!
Igazoljuk a szakszerű szerelést és üzembe helyezést a szerelési és
üzembehelyezési igazolással. Ez a jótállási igények feltétele.
–
A beüzemeléssel és az éves karbantartással a Reflex
ügyfélszolgálatát bízza meg.
A beüzemelés feltételeinek ellenőrzése
8.1
A készülék akkor van kész az első üzembe helyezésre, ha a Szerelés fejezetben
leírt munkák lezárultak. Az üzembe helyezést a rendszer gyártójának vagy
felhatalmazott szakemberének (pl. a Reflex ügyfélszolgálatának) kell elvégeznie. A
nyomástartó rendszert a megfelelő szerelési utasítások szerint kell üzembe
helyezni. Vegyük figyelembe az alábbi első üzembe helyezéshez szükséges
utasításokat:
• A vezérlőegység alaptartállyal való összeszerelése, valamint adott esetben a
követő tartály megtörtént.
•
A tartályok víz oldali csatlakozásai a berendezés rendszerhez létre vannak
hozva.
•
A tartályok nincsenek vízzel töltve.
• A tartályok víztelenítő szelepei nyitva vannak.
•
A berendezés rendszere vízzel van töltve és gáztalanítva van.
• Az elektromos csatlakoztatás az érvényes nemzeti és helyi előírások szerint
történt.
8.2 A Variomat kapcsolási pontjai
A „P " min. üzemi nyomást a nyomástartó helyén keresztül határozzuk meg. A
0
vezérlésben a „P " min. üzemi nyomásból számoljuk ki a „PV" túláramló szelep és
0
„PU" kompresszor kapcsolási pontjait.
