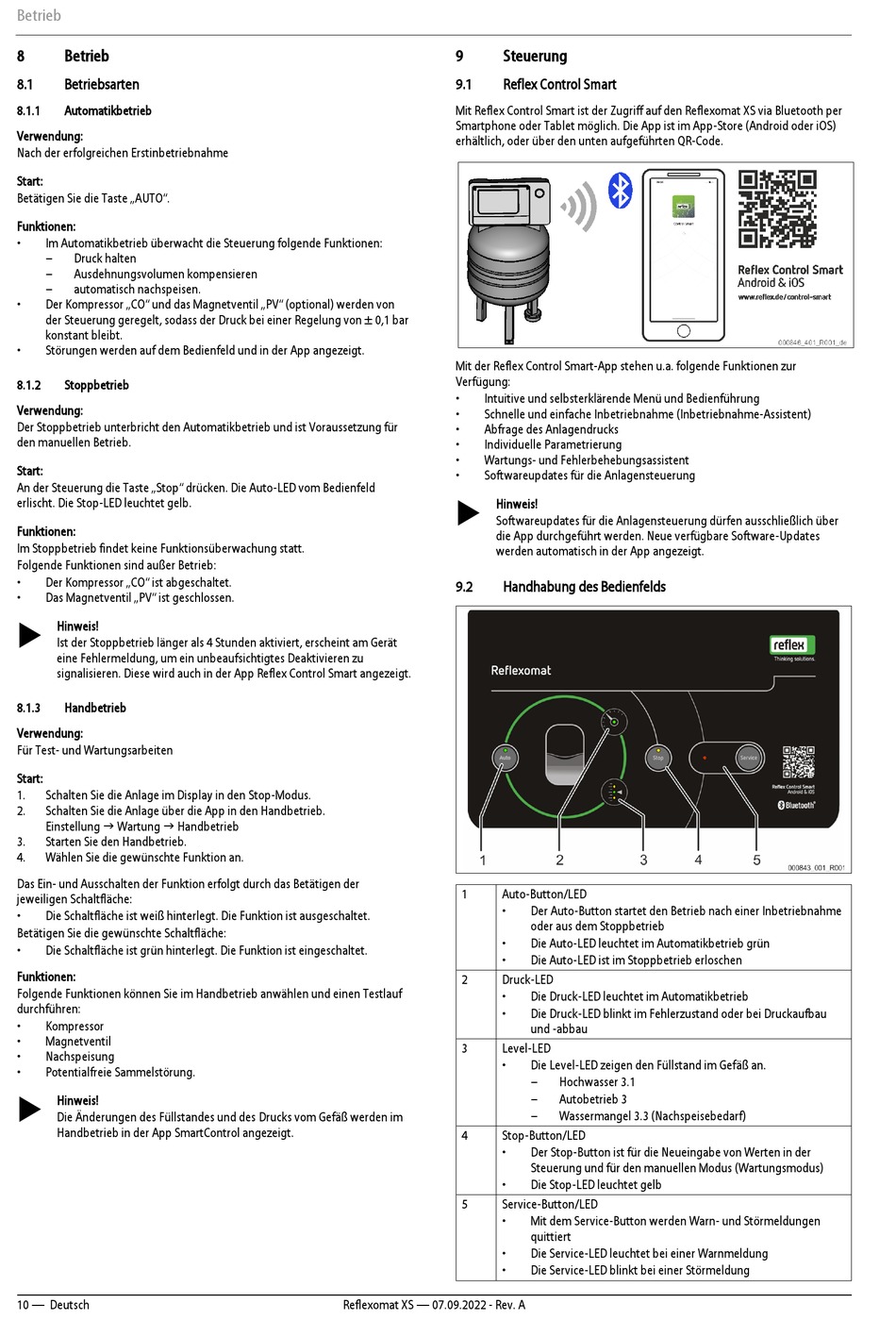

Betrieb
8
Betrieb
8.1
Betriebsarten
8.1.1
Automatikbetrieb
Verwendung:
Nach der erfolgreichen Erstinbetriebnahme
Start:
Betätigen Sie die Taste „AUTO".
Funktionen:
•
Im Automatikbetrieb überwacht die Steuerung folgende Funktionen:
–
Druck halten
–
Ausdehnungsvolumen kompensieren
–
automatisch nachspeisen.
•
Der Kompressor „CO" und das Magnetventil „PV" (optional) werden von
der Steuerung geregelt, sodass der Druck bei einer Regelung von ± 0,1 bar
konstant bleibt.
•
Störungen werden auf dem Bedienfeld und in der App angezeigt.
8.1.2
Stoppbetrieb
Verwendung:
Der Stoppbetrieb unterbricht den Automatikbetrieb und ist Voraussetzung für
den manuellen Betrieb.
Start:
An der Steuerung die Taste „Stop" drücken. Die Auto-LED vom Bedienfeld
erlischt. Die Stop-LED leuchtet gelb.
Funktionen:
Im Stoppbetrieb findet keine Funktionsüberwachung statt.
Folgende Funktionen sind außer Betrieb:
•
Der Kompressor „CO" ist abgeschaltet.
•
Das Magnetventil „PV" ist geschlossen.
Hinweis!
Ist der Stoppbetrieb länger als 4 Stunden aktiviert, erscheint am Gerät
eine Fehlermeldung, um ein unbeaufsichtigtes Deaktivieren zu
signalisieren. Diese wird auch in der App Reflex Control Smart angezeigt.
8.1.3
Handbetrieb
Verwendung:
Für Test- und Wartungsarbeiten
Start:
1.
Schalten Sie die Anlage im Display in den Stop-Modus.
2.
Schalten Sie die Anlage über die App in den Handbetrieb.
Einstellung Wartung Handbetrieb
3.
Starten Sie den Handbetrieb.
4.
Wählen Sie die gewünschte Funktion an.
Das Ein- und Ausschalten der Funktion erfolgt durch das Betätigen der
jeweiligen Schaltfläche:
•
Die Schaltfläche ist weiß hinterlegt. Die Funktion ist ausgeschaltet.
Betätigen Sie die gewünschte Schaltfläche:
•
Die Schaltfläche ist grün hinterlegt. Die Funktion ist eingeschaltet.
Funktionen:
Folgende Funktionen können Sie im Handbetrieb anwählen und einen Testlauf
durchführen:
•
Kompressor
•
Magnetventil
•
Nachspeisung
•
Potentialfreie Sammelstörung.
Hinweis!
Die Änderungen des Füllstandes und des Drucks vom Gefäß werden im
Handbetrieb in der App SmartControl angezeigt.
10 — Deutsch
9
Steuerung
9.1
Reflex Control Smart
Mit Reflex Control Smart ist der Zugriff auf den Reflexomat XS via Bluetooth per
Smartphone oder Tablet möglich. Die App ist im App-Store (Android oder iOS)
erhältlich, oder über den unten aufgeführten QR-Code.
Mit der Reflex Control Smart-App stehen u.a. folgende Funktionen zur
Verfügung:
•
Intuitive und selbsterklärende Menü und Bedienführung
•
Schnelle und einfache Inbetriebnahme (Inbetriebnahme-Assistent)
•
Abfrage des Anlagendrucks
•
Individuelle Parametrierung
•
Wartungs- und Fehlerbehebungsassistent
•
Softwareupdates für die Anlagensteuerung
Hinweis!
Softwareupdates für die Anlagensteuerung dürfen ausschließlich über
die App durchgeführt werden. Neue verfügbare Software-Updates
werden automatisch in der App angezeigt.
9.2
Handhabung des Bedienfelds
1
Auto-Button/LED
•
•
•
2
Druck-LED
•
•
3
Level-LED
•
4
Stop-Button/LED
•
•
5
Service-Button/LED
•
•
•
Reflexomat XS — 07.09.2022 - Rev. A
Der Auto-Button startet den Betrieb nach einer Inbetriebnahme
oder aus dem Stoppbetrieb
Die Auto-LED leuchtet im Automatikbetrieb grün
Die Auto-LED ist im Stoppbetrieb erloschen
Die Druck-LED leuchtet im Automatikbetrieb
Die Druck-LED blinkt im Fehlerzustand oder bei Druckaufbau
und -abbau
Die Level-LED zeigen den Füllstand im Gefäß an.
–
Hochwasser 3.1
–
Autobetrieb 3
–
Wassermangel 3.3 (Nachspeisebedarf)
Der Stop-Button ist für die Neueingabe von Werten in der
Steuerung und für den manuellen Modus (Wartungsmodus)
Die Stop-LED leuchtet gelb
Mit dem Service-Button werden Warn- und Störmeldungen
quittiert
Die Service-LED leuchtet bei einer Warnmeldung
Die Service-LED blinkt bei einer Störmeldung
