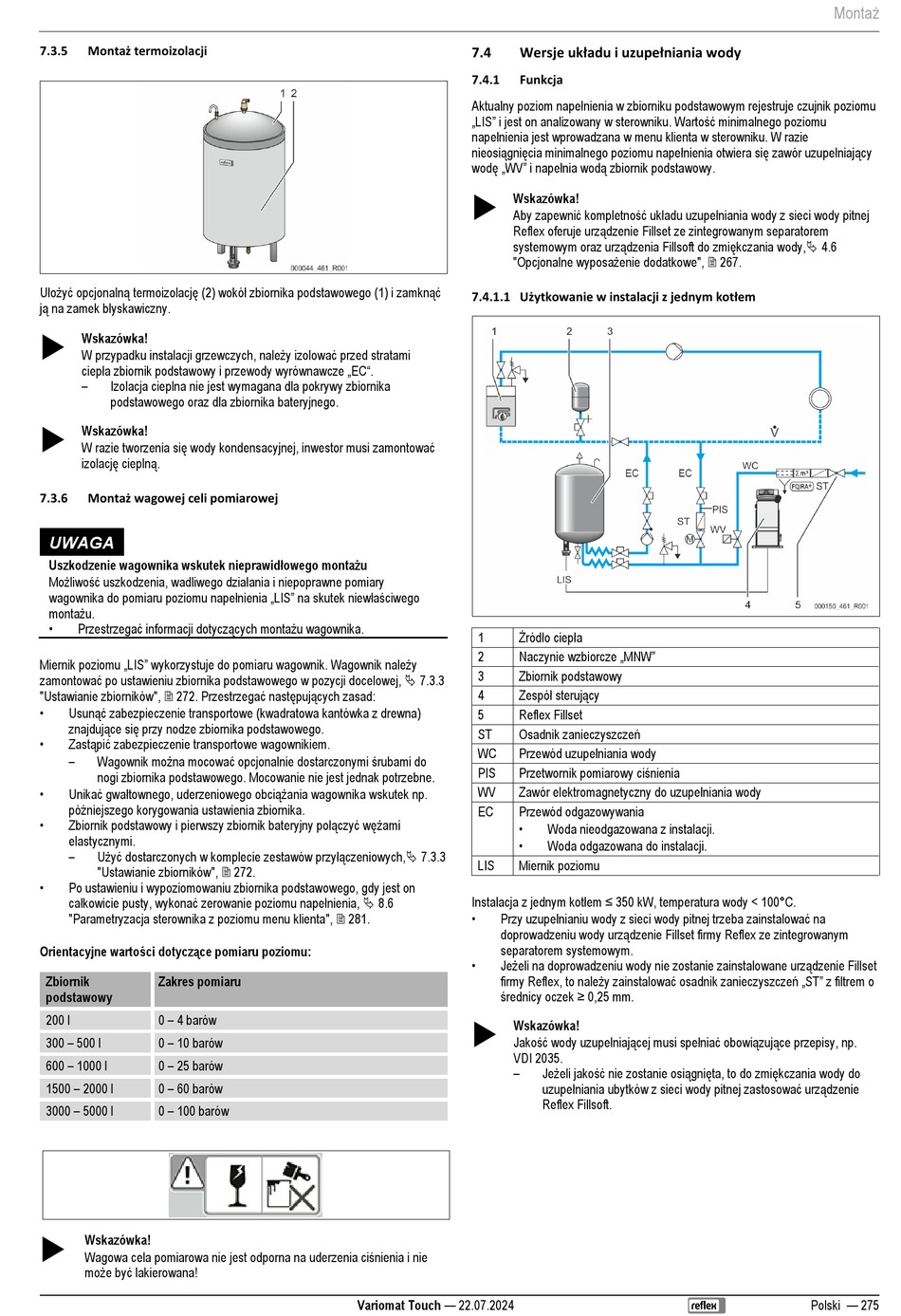

Montaż termoizolacji
7.3.5
Ułożyć opcjonalną termoizolację (2) wokół zbiornika podstawowego (1) i zamknąć
ją na zamek błyskawiczny.

Wskazówka!
W przypadku instalacji grzewczych, należy izolować przed stratami
ciepła zbiornik podstawowy i przewody wyrównawcze „EC".
–
Izolacja cieplna nie jest wymagana dla pokrywy zbiornika
podstawowego oraz dla zbiornika bateryjnego.

Wskazówka!
W razie tworzenia się wody kondensacyjnej, inwestor musi zamontować
izolację cieplną.
Montaż wagowej celi pomiarowej
7.3.6
UWAGA
Uszkodzenie wagownika wskutek nieprawidłowego montażu
Możliwość uszkodzenia, wadliwego działania i niepoprawne pomiary
wagownika do pomiaru poziomu napełnienia „LIS" na skutek niewłaściwego
montażu.
• Przestrzegać informacji dotyczących montażu wagownika.
Miernik poziomu „LIS" wykorzystuje do pomiaru wagownik. Wagownik należy
zamontować po ustawieniu zbiornika podstawowego w pozycji docelowej,  7.3.3
"Ustawianie zbiorników",  272. Przestrzegać następujących zasad:
• Usunąć zabezpieczenie transportowe (kwadratowa kantówka z drewna)
znajdujące się przy nodze zbiornika podstawowego.
• Zastąpić zabezpieczenie transportowe wagownikiem.
– Wagownik można mocować opcjonalnie dostarczonymi śrubami do
nogi zbiornika podstawowego. Mocowanie nie jest jednak potrzebne.
• Unikać gwałtownego, uderzeniowego obciążania wagownika wskutek np.
późniejszego korygowania ustawienia zbiornika.
• Zbiornik podstawowy i pierwszy zbiornik bateryjny połączyć wężami
elastycznymi.
– Użyć dostarczonych w komplecie zestawów przyłączeniowych, 7.3.3
"Ustawianie zbiorników",  272.
•
Po ustawieniu i wypoziomowaniu zbiornika podstawowego, gdy jest on
całkowicie pusty, wykonać zerowanie poziomu napełnienia,  8.6
"Parametryzacja sterownika z poziomu menu klienta",  281.
Orientacyjne wartości dotyczące pomiaru poziomu:
Zbiornik Zakres pomiaru
podstawowy
0 – 4 barów
200 l
300 – 500 l 0 – 10 barów
600 – 1000 l 0 – 25 barów
1500 – 2000 l 0 – 60 barów
3000 – 5000 l 0 – 100 barów

Wskazówka!
Wagowa cela pomiarowa nie jest odporna na uderzenia ciśnienia i nie
może być lakierowana!
Wersje układu i uzupełniania wody
7.4
7.4.1 Funkcja
Aktualny poziom napełnienia w zbiorniku podstawowym rejestruje czujnik poziomu
„LIS" i jest on analizowany w sterowniku. Wartość minimalnego poziomu
napełnienia jest wprowadzana w menu klienta w sterowniku. W razie
nieosiągnięcia minimalnego poziomu napełnienia otwiera się zawór uzupełniający
wodę „WV" i napełnia wodą zbiornik podstawowy.

Wskazówka!
Aby zapewnić kompletność układu uzupełniania wody z sieci wody pitnej
Reflex oferuje urządzenie Fillset ze zintegrowanym separatorem
systemowym oraz urządzenia Fillsoft do zmiękczania wody, 4.6
"Opcjonalne wyposażenie dodatkowe",  267.
7.4.1.1 Użytkowanie w instalacji z jednym kotłem
Źródło ciepła
1
Naczynie wzbiorcze „MNW"
2
3 Zbiornik podstawowy
Zespół sterujący
4
5 Reflex Fillset
Osadnik zanieczyszczeń
ST
Przewód uzupełniania wody
WC
Przetwornik pomiarowy ciśnienia
PIS
Zawór elektromagnetyczny do uzupełniania wody
WV
EC Przewód odgazowywania
•
•
LIS Miernik poziomu
Instalacja z jednym kotłem ≤ 350 kW, temperatura wody < 100°C.
• Przy uzupełnianiu wody z sieci wody pitnej trzeba zainstalować na
doprowadzeniu wody urządzenie Fillset firmy Reflex ze zintegrowanym
separatorem systemowym.
• Jeżeli na doprowadzeniu wody nie zostanie zainstalowane urządzenie Fillset
firmy Reflex, to należy zainstalować osadnik zanieczyszczeń „ST" z filtrem o
średnicy oczek ≥ 0,25 mm.

Wskazówka!
Jakość wody uzupełniającej musi spełniać obowiązujące przepisy, np.
VDI 2035.
–
