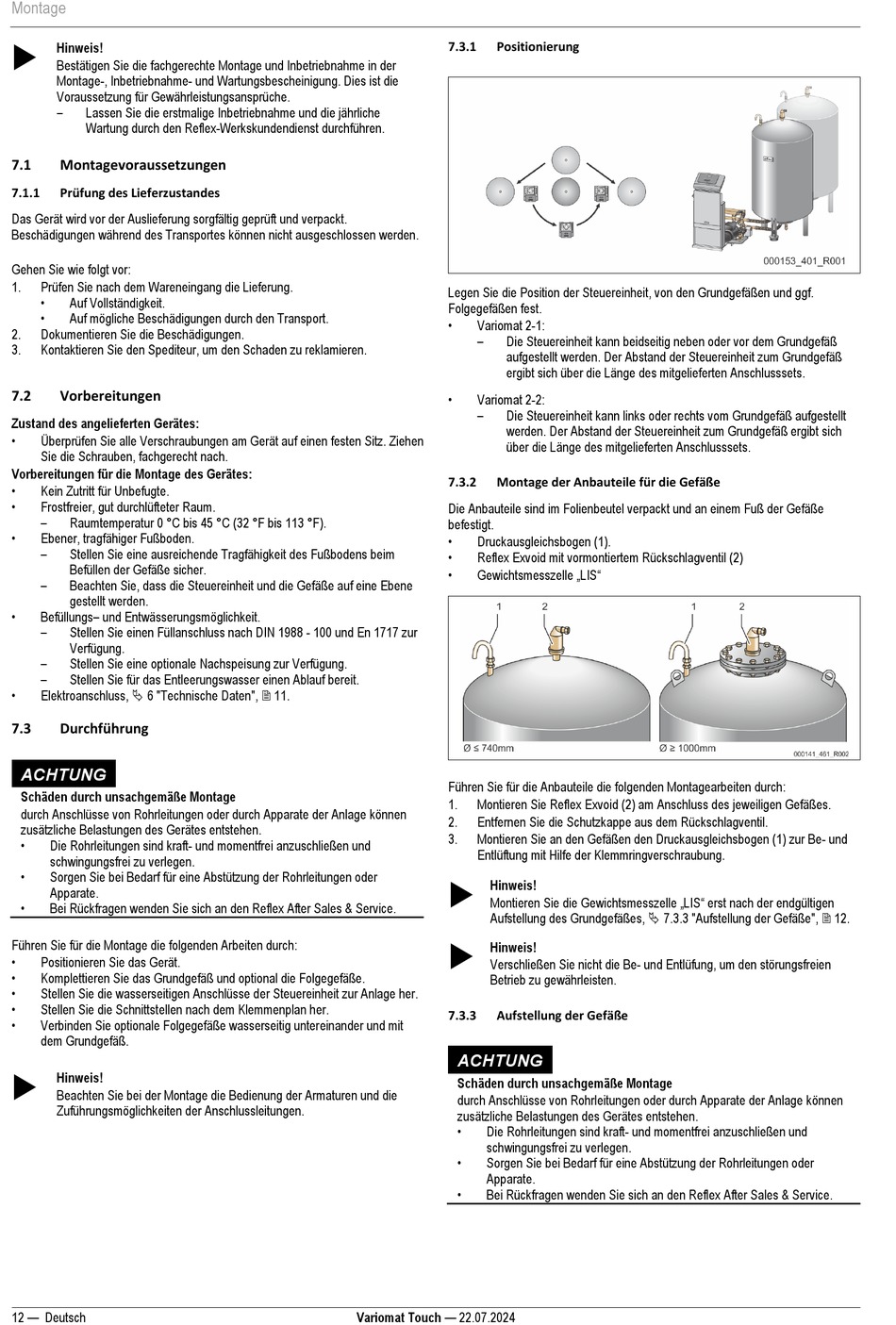

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 12

Montage

Hinweis!
Bestätigen Sie die fachgerechte Montage und Inbetriebnahme in der
Montage-, Inbetriebnahme- und Wartungsbescheinigung. Dies ist die
Voraussetzung für Gewährleistungsansprüche.
–
Lassen Sie die erstmalige Inbetriebnahme und die jährliche
Wartung durch den Reflex-Werkskundendienst durchführen.
7.1 Montagevoraussetzungen
7.1.1 Prüfung des Lieferzustandes
Das Gerät wird vor der Auslieferung sorgfältig geprüft und verpackt.
Beschädigungen während des Transportes können nicht ausgeschlossen werden.
Gehen Sie wie folgt vor:
1. Prüfen Sie nach dem Wareneingang die Lieferung.
•
Auf Vollständigkeit.
•
Auf mögliche Beschädigungen durch den Transport.
2. Dokumentieren Sie die Beschädigungen.
3. Kontaktieren Sie den Spediteur, um den Schaden zu reklamieren.
7.2 Vorbereitungen
Zustand des angelieferten Gerätes:
•
Überprüfen Sie alle Verschraubungen am Gerät auf einen festen Sitz. Ziehen
Sie die Schrauben, fachgerecht nach.
Vorbereitungen für die Montage des Gerätes:
•
Kein Zutritt für Unbefugte.
•
Frostfreier, gut durchlüfteter Raum.
–
Raumtemperatur 0 °C bis 45 °C (32 °F bis 113 °F).
•
Ebener, tragfähiger Fußboden.
–
Stellen Sie eine ausreichende Tragfähigkeit des Fußbodens beim
Befüllen der Gefäße sicher.
–
Beachten Sie, dass die Steuereinheit und die Gefäße auf eine Ebene
gestellt werden.
•
Befüllungs– und Entwässerungsmöglichkeit.
–
Stellen Sie einen Füllanschluss nach DIN 1988 - 100 und En 1717 zur
Verfügung.
–
Stellen Sie eine optionale Nachspeisung zur Verfügung.
–
Stellen Sie für das Entleerungswasser einen Ablauf bereit.
•
Elektroanschluss,  6 "Technische Daten",  11.
7.3 Durchführung
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der Anlage können
zusätzliche Belastungen des Gerätes entstehen.
•
Die Rohrleitungen sind kraft- und momentfrei anzuschließen und
schwingungsfrei zu verlegen.
•
Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder
Apparate.
•
Bei Rückfragen wenden Sie sich an den Reflex After Sales & Service.
Führen Sie für die Montage die folgenden Arbeiten durch:
•
Positionieren Sie das Gerät.
•
Komplettieren Sie das Grundgefäß und optional die Folgegefäße.
•
Stellen Sie die wasserseitigen Anschlüsse der Steuereinheit zur Anlage her.
•
Stellen Sie die Schnittstellen nach dem Klemmenplan her.
•
Verbinden Sie optionale Folgegefäße wasserseitig untereinander und mit
dem Grundgefäß.

Hinweis!
Beachten Sie bei der Montage die Bedienung der Armaturen und die
Zuführungsmöglichkeiten der Anschlussleitungen.
12 — Deutsch
7.3.1 Positionierung
Legen Sie die Position der Steuereinheit, von den Grundgefäßen und ggf.
Folgegefäßen fest.
•
Variomat 2-1:
–
Die Steuereinheit kann beidseitig neben oder vor dem Grundgefäß
aufgestellt werden. Der Abstand der Steuereinheit zum Grundgefäß
ergibt sich über die Länge des mitgelieferten Anschlusssets.
•
Variomat 2-2:
–
Die Steuereinheit kann links oder rechts vom Grundgefäß aufgestellt
werden. Der Abstand der Steuereinheit zum Grundgefäß ergibt sich
über die Länge des mitgelieferten Anschlusssets.
7.3.2 Montage der Anbauteile für die Gefäße
Die Anbauteile sind im Folienbeutel verpackt und an einem Fuß der Gefäße
befestigt.
•
Druckausgleichsbogen (1).
•
Reflex Exvoid mit vormontiertem Rückschlagventil (2)
• Gewichtsmesszelle „LIS"
Führen Sie für die Anbauteile die folgenden Montagearbeiten durch:
1. Montieren Sie Reflex Exvoid (2) am Anschluss des jeweiligen Gefäßes.
2. Entfernen Sie die Schutzkappe aus dem Rückschlagventil.
3. Montieren Sie an den Gefäßen den Druckausgleichsbogen (1) zur Be- und
Entlüftung mit Hilfe der Klemmringverschraubung.

Hinweis!
Montieren Sie die Gewichtsmesszelle „LIS" erst nach der endgültigen
Aufstellung des Grundgefäßes,  7.3.3 "Aufstellung der Gefäße",  12.

Hinweis!
Verschließen Sie nicht die Be- und Entlüfung, um den störungsfreien
Betrieb zu gewährleisten.
7.3.3 Aufstellung der Gefäße
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der Anlage können
zusätzliche Belastungen des Gerätes entstehen.
•
Die Rohrleitungen sind kraft- und momentfrei anzuschließen und
schwingungsfrei zu verlegen.
•
Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder
Apparate.
•
Bei Rückfragen wenden Sie sich an den Reflex After Sales & Service.
