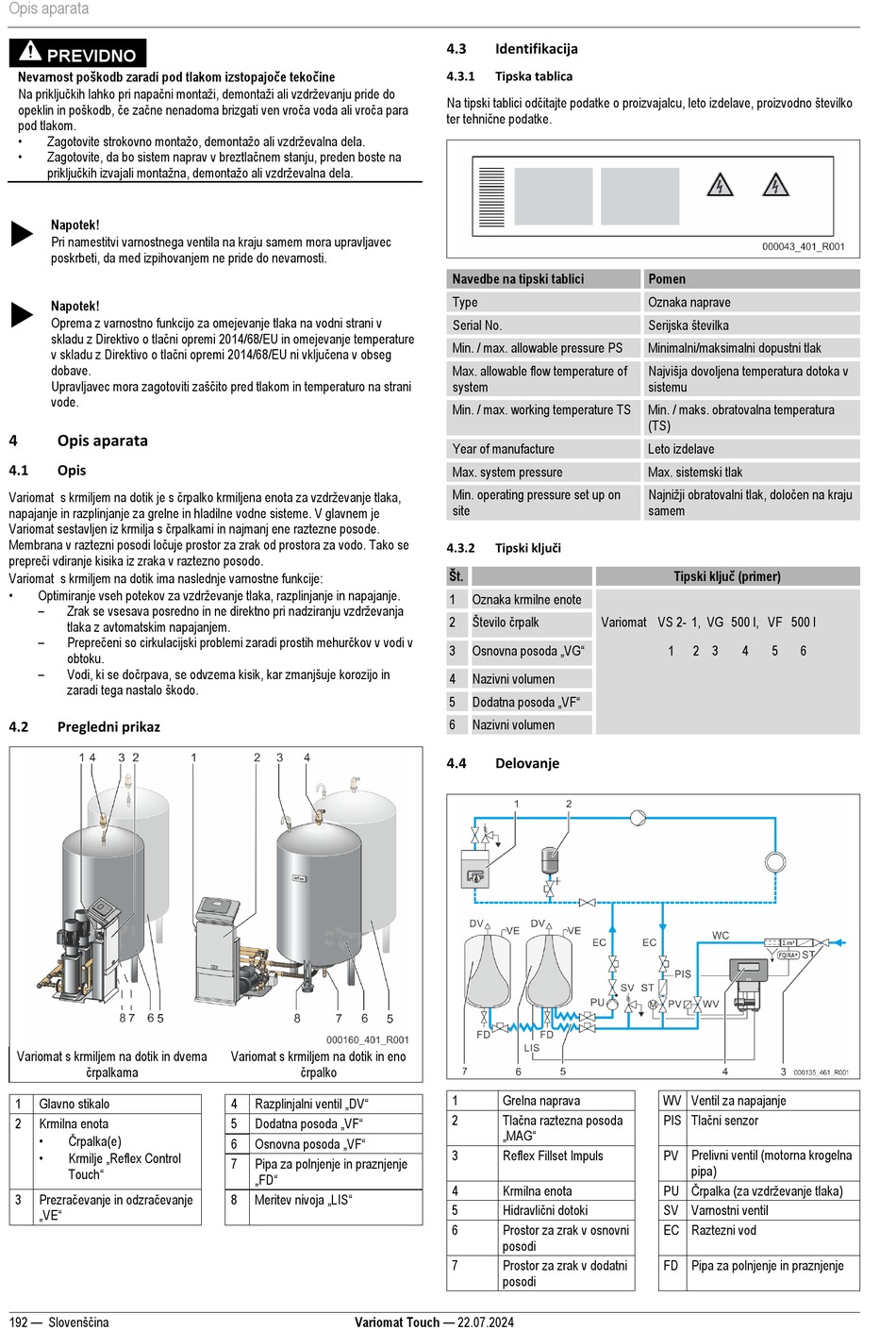

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 192

Opis aparata
PREVIDNO
Nevarnost poškodb zaradi pod tlakom izstopajoče tekočine
Na priključkih lahko pri napačni montaži, demontaži ali vzdrževanju pride do
opeklin in poškodb, če začne nenadoma brizgati ven vroča voda ali vroča para
pod tlakom.
• Zagotovite strokovno montažo, demontažo ali vzdrževalna dela.
• Zagotovite, da bo sistem naprav v breztlačnem stanju, preden boste na
priključkih izvajali montažna, demontažo ali vzdrževalna dela.

Napotek!
Pri namestitvi varnostnega ventila na kraju samem mora upravljavec
poskrbeti, da med izpihovanjem ne pride do nevarnosti.

Napotek!
Oprema z varnostno funkcijo za omejevanje tlaka na vodni strani v
skladu z Direktivo o tlačni opremi 2014/68/EU in omejevanje temperature
v skladu z Direktivo o tlačni opremi 2014/68/EU ni vključena v obseg
dobave.
Upravljavec mora zagotoviti zaščito pred tlakom in temperaturo na strani
vode.
4 Opis aparata
4.1 Opis
Variomat s krmiljem na dotik je s črpalko krmiljena enota za vzdrževanje tlaka,
napajanje in razplinjanje za grelne in hladilne vodne sisteme. V glavnem je
Variomat sestavljen iz krmilja s črpalkami in najmanj ene raztezne posode.
Membrana v raztezni posodi ločuje prostor za zrak od prostora za vodo. Tako se
prepreči vdiranje kisika iz zraka v raztezno posodo.
Variomat s krmiljem na dotik ima naslednje varnostne funkcije:
• Optimiranje vseh potekov za vzdrževanje tlaka, razplinjanje in napajanje.
– Zrak se vsesava posredno in ne direktno pri nadziranju vzdrževanja
tlaka z avtomatskim napajanjem.
– Preprečeni so cirkulacijski problemi zaradi prostih mehurčkov v vodi v
obtoku.
– Vodi, ki se dočrpava, se odvzema kisik, kar zmanjšuje korozijo in
zaradi tega nastalo škodo.
4.2 Pregledni prikaz
Variomat s krmiljem na dotik in dvema
črpalkama
1 Glavno stikalo
2 Krmilna enota
• Črpalka(e)
• Krmilje „Reflex Control
Touch"
Prezračevanje in odzračevanje
3
„VE"
192 — Slovenščina
Variomat s krmiljem na dotik in eno
črpalko
Razplinjalni ventil „DV"
4
Dodatna posoda „VF"
5
Osnovna posoda „VF"
6
7 Pipa za polnjenje in praznjenje
„FD"
Meritev nivoja „LIS"
8
Variomat Touch — 22.07.2024
4.3 Identifikacija
4.3.1 Tipska tablica
Na tipski tablici odčitajte podatke o proizvajalcu, leto izdelave, proizvodno številko
ter tehnične podatke.
Navedbe na tipski tablici
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
Tipski ključi
4.3.2
Št.
1 Oznaka krmilne enote
Število črpalk
2 Variomat VS 2- 1, VG 500 l, VF 500 l
Osnovna posoda „VG"
3
4 Nazivni volumen
Dodatna posoda „VF"
5
6 Nazivni volumen
4.4 Delovanje
1 Grelna naprava
Tlačna raztezna posoda
2
„MAG"
3 Reflex Fillset Impuls
4 Krmilna enota
Hidravlični dotoki
5
6 Prostor za zrak v osnovni
posodi
Prostor za zrak v dodatni
7
posodi
Pomen
Oznaka naprave
Serijska številka
Minimalni/maksimalni dopustni tlak
Najvišja dovoljena temperatura dotoka v
sistemu
Min. / maks. obratovalna temperatura
(TS)
Leto izdelave
Max. sistemski tlak
Najnižji obratovalni tlak, določen na kraju
samem
Tipski ključ (primer)
1 2 3 4 5 6
WV Ventil za napajanje
PIS Tlačni senzor
PV Prelivni ventil (motorna krogelna
pipa)
PU Črpalka (za vzdrževanje tlaka)
SV Varnostni ventil
EC Raztezni vod
FD Pipa za polnjenje in praznjenje
