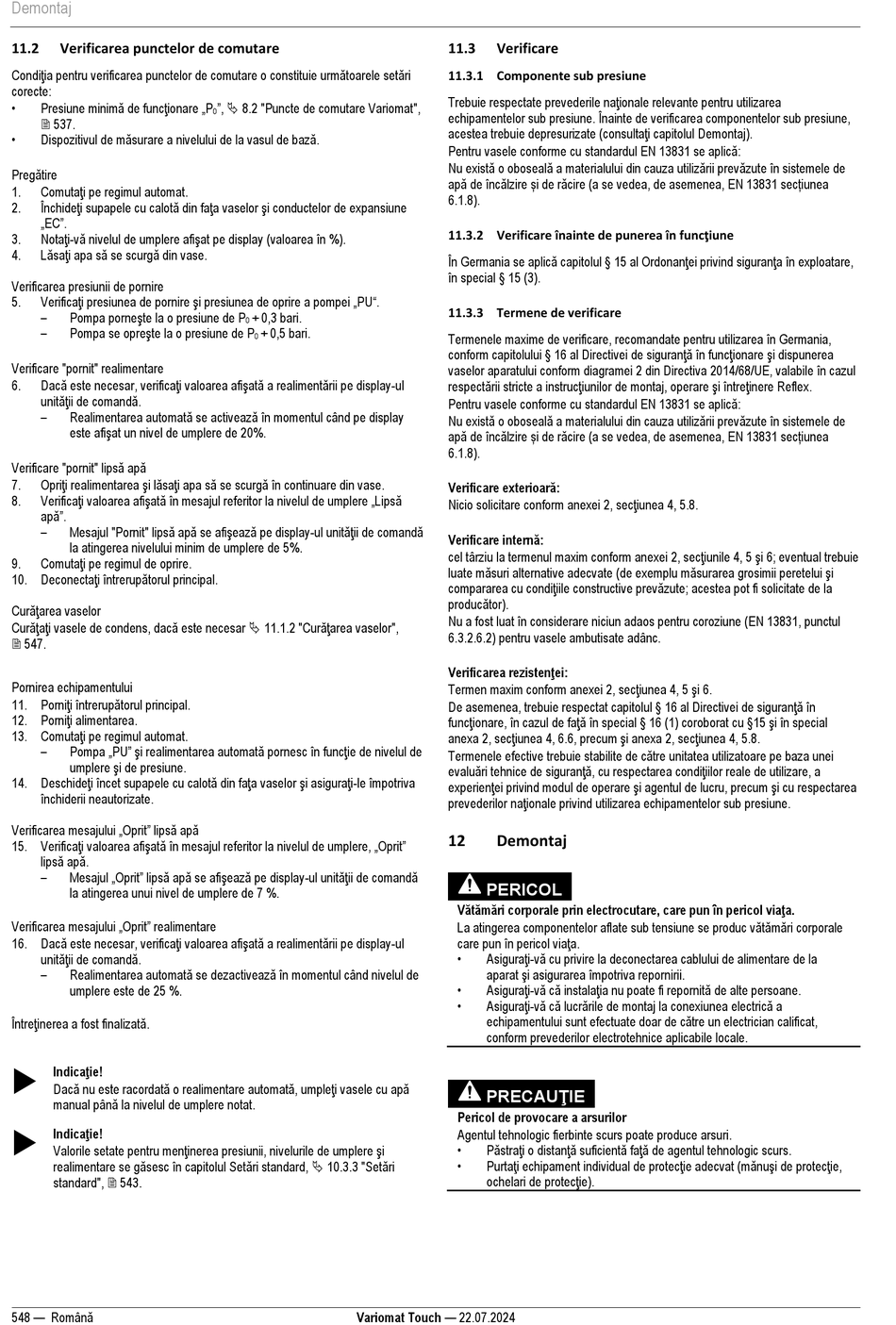

Demontaj
11.2 Verificarea punctelor de comutare
Condiţia pentru verificarea punctelor de comutare o constituie următoarele setări
corecte:
• Presiune minimă de funcţionare „P
 537.
• Dispozitivul de măsurare a nivelului de la vasul de bază.
Pregătire
Comutaţi pe regimul automat.
1.
Închideţi supapele cu calotă din faţa vaselor şi conductelor de expansiune
2.
„EC".
Notaţi-vă nivelul de umplere afişat pe display (valoarea în %).
3.
Lăsaţi apa să se scurgă din vase.
4.
Verificarea presiunii de pornire
Verificaţi presiunea de pornire şi presiunea de oprire a pompei „PU".
5.
– Pompa porneşte la o presiune de P
– Pompa se opreşte la o presiune de P
Verificare "pornit" realimentare
Dacă este necesar, verificaţi valoarea afişată a realimentării pe display-ul
6.
unităţii de comandă.
– Realimentarea automată se activează în momentul când pe display
este afişat un nivel de umplere de 20%.
Verificare "pornit" lipsă apă
Opriţi realimentarea şi lăsaţi apa să se scurgă în continuare din vase.
7.
Verificaţi valoarea afişată în mesajul referitor la nivelul de umplere „Lipsă
8.
apă".
– Mesajul "Pornit" lipsă apă se afişează pe display-ul unităţii de comandă
la atingerea nivelului minim de umplere de 5%.
Comutaţi pe regimul de oprire.
9.
10. Deconectaţi întrerupătorul principal.
Curăţarea vaselor
Curăţaţi vasele de condens, dacă este necesar  11.1.2 "Curăţarea vaselor",
 547.
Pornirea echipamentului
11. Porniţi întrerupătorul principal.
12. Porniţi alimentarea.
13. Comutaţi pe regimul automat.
– Pompa „PU" şi realimentarea automată pornesc în funcţie de nivelul de
umplere şi de presiune.
14. Deschideţi încet supapele cu calotă din faţa vaselor şi asiguraţi-le împotriva
închiderii neautorizate.
Verificarea mesajului „Oprit" lipsă apă
15. Verificaţi valoarea afişată în mesajul referitor la nivelul de umplere, „Oprit"
lipsă apă.
– Mesajul „Oprit" lipsă apă se afişează pe display-ul unităţii de comandă
la atingerea unui nivel de umplere de 7 %.
Verificarea mesajului „Oprit" realimentare
16. Dacă este necesar, verificaţi valoarea afişată a realimentării pe display-ul
unităţii de comandă.
– Realimentarea automată se dezactivează în momentul când nivelul de
umplere este de 25 %.
Întreţinerea a fost finalizată.
Indicaţie!

Dacă nu este racordată o realimentare automată, umpleţi vasele cu apă
manual până la nivelul de umplere notat.
Indicaţie!

Valorile setate pentru menţinerea presiunii, nivelurile de umplere şi
realimentare se găsesc în capitolul Setări standard,  10.3.3 "Setări
standard",  543.
548 — Română
",  8.2 "Puncte de comutare Variomat",
0
+ 0,3 bari.
0
+ 0,5 bari.
0
Variomat Touch — 22.07.2024
11.3 Verificare
11.3.1 Componente sub presiune
Trebuie respectate prevederile naţionale relevante pentru utilizarea
echipamentelor sub presiune. Înainte de verificarea componentelor sub presiune,
acestea trebuie depresurizate (consultaţi capitolul Demontaj).
Pentru vasele conforme cu standardul EN 13831 se aplică:
Nu există o oboseală a materialului din cauza utilizării prevăzute în sistemele de
apă de încălzire și de răcire (a se vedea, de asemenea, EN 13831 secțiunea
6.1.8).
11.3.2 Verificare înainte de punerea în funcţiune
În Germania se aplică capitolul § 15 al Ordonanţei privind siguranţa în exploatare,
în special § 15 (3).
11.3.3 Termene de verificare
Termenele maxime de verificare, recomandate pentru utilizarea în Germania,
conform capitolului § 16 al Directivei de siguranţă în funcţionare şi dispunerea
vaselor aparatului conform diagramei 2 din Directiva 2014/68/UE, valabile în cazul
respectării stricte a instrucţiunilor de montaj, operare şi întreţinere Reflex.
Pentru vasele conforme cu standardul EN 13831 se aplică:
Nu există o oboseală a materialului din cauza utilizării prevăzute în sistemele de
apă de încălzire și de răcire (a se vedea, de asemenea, EN 13831 secțiunea
6.1.8).
Verificare exterioară:
Nicio solicitare conform anexei 2, secţiunea 4, 5.8.
Verificare internă:
cel târziu la termenul maxim conform anexei 2, secţiunile 4, 5 şi 6; eventual trebuie
luate măsuri alternative adecvate (de exemplu măsurarea grosimii peretelui şi
compararea cu condiţiile constructive prevăzute; acestea pot fi solicitate de la
producător).
Nu a fost luat în considerare niciun adaos pentru coroziune (EN 13831, punctul
6.3.2.6.2) pentru vasele ambutisate adânc.
Verificarea rezistenţei:
Termen maxim conform anexei 2, secţiunea 4, 5 şi 6.
De asemenea, trebuie respectat capitolul § 16 al Directivei de siguranţă în
funcţionare, în cazul de faţă în special § 16 (1) coroborat cu §15 şi în special
anexa 2, secţiunea 4, 6.6, precum şi anexa 2, secţiunea 4, 5.8.
Termenele efective trebuie stabilite de către unitatea utilizatoare pe baza unei
evaluări tehnice de siguranţă, cu respectarea condiţiilor reale de utilizare, a
experienţei privind modul de operare şi agentul de lucru, precum şi cu respectarea
prevederilor naţionale privind utilizarea echipamentelor sub presiune.
12 Demontaj
PERICOL
Vătămări corporale prin electrocutare, care pun în pericol viaţa.
La atingerea componentelor aflate sub tensiune se produc vătămări corporale
care pun în pericol viaţa.
• Asiguraţi-vă cu privire la deconectarea cablului de alimentare de la
aparat şi asigurarea împotriva repornirii.
• Asiguraţi-vă că instalaţia nu poate fi repornită de alte persoane.
• Asiguraţi-vă că lucrările de montaj la conexiunea electrică a
echipamentului sunt efectuate doar de către un electrician calificat,
conform prevederilor electrotehnice aplicabile locale.
PRECAUŢIE
Pericol de provocare a arsurilor
Agentul tehnologic fierbinte scurs poate produce arsuri.
• Păstraţi o distanţă suficientă faţă de agentul tehnologic scurs.
• Purtaţi echipament individual de protecţie adecvat (mănuşi de protecţie,
ochelari de protecţie).
