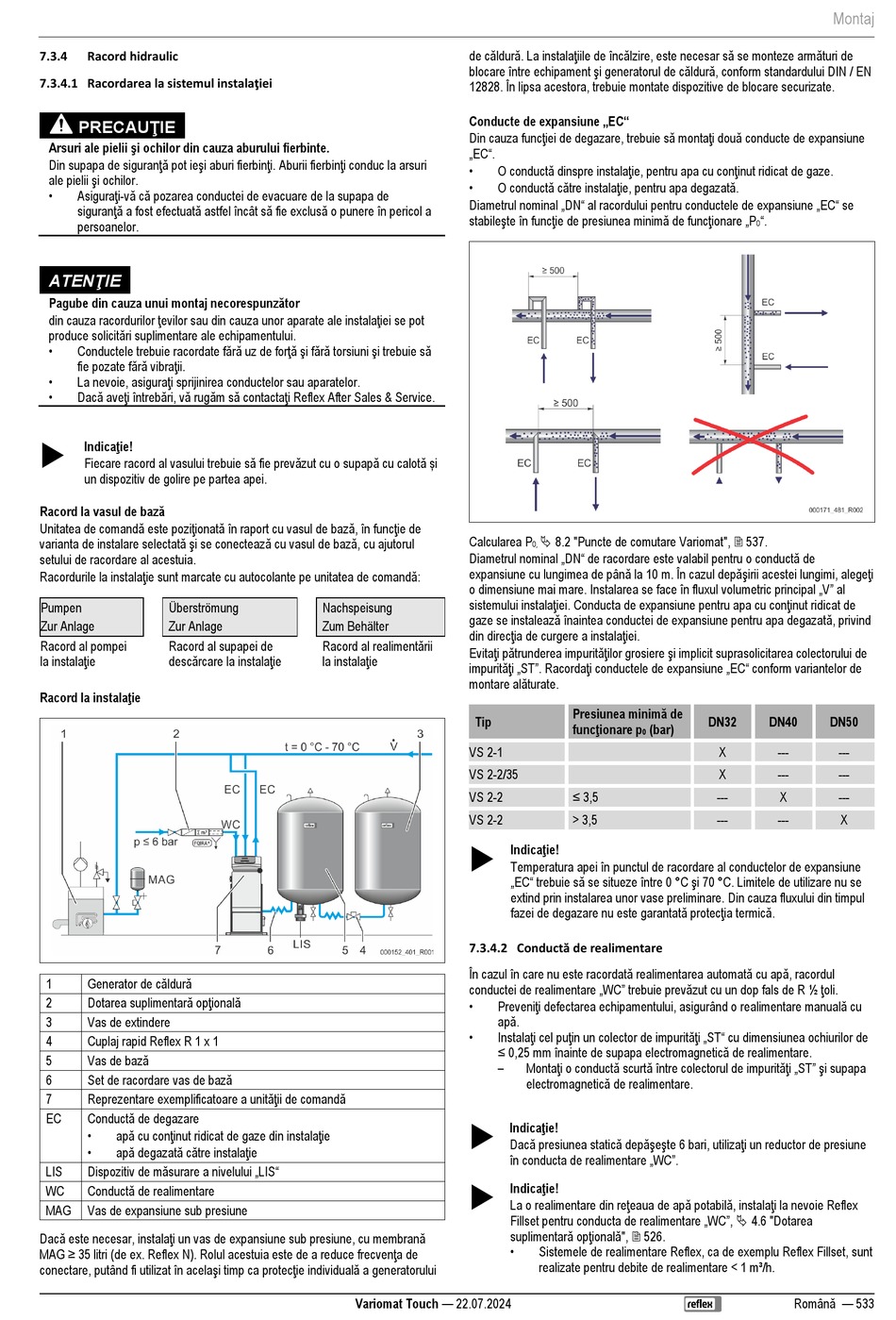

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 533

7.3.4 Racord hidraulic
7.3.4.1 Racordarea la sistemul instalaţiei
PRECAUŢIE
Arsuri ale pielii şi ochilor din cauza aburului fierbinte.
Din supapa de siguranţă pot ieşi aburi fierbinţi. Aburii fierbinţi conduc la arsuri
ale pielii şi ochilor.
• Asiguraţi-vă că pozarea conductei de evacuare de la supapa de
siguranţă a fost efectuată astfel încât să fie exclusă o punere în pericol a
persoanelor.
ATENŢIE
Pagube din cauza unui montaj necorespunzător
din cauza racordurilor ţevilor sau din cauza unor aparate ale instalaţiei se pot
produce solicitări suplimentare ale echipamentului.
• Conductele trebuie racordate fără uz de forţă şi fără torsiuni şi trebuie să
fie pozate fără vibraţii.
• La nevoie, asiguraţi sprijinirea conductelor sau aparatelor.
• Dacă aveţi întrebări, vă rugăm să contactaţi Reflex After Sales & Service.
Indicaţie!

Fiecare racord al vasului trebuie să fie prevăzut cu o supapă cu calotă și
un dispozitiv de golire pe partea apei.
Racord la vasul de bază
Unitatea de comandă este poziţionată în raport cu vasul de bază, în funcţie de
varianta de instalare selectată şi se conectează cu vasul de bază, cu ajutorul
setului de racordare al acestuia.
Racordurile la instalaţie sunt marcate cu autocolante pe unitatea de comandă:
Pumpen Überströmung
Zur Anlage Zur Anlage
Racord al pompei Racord al supapei de
la instalaţie descărcare la instalaţie
Racord la instalaţie
Generator de căldură
1
Dotarea suplimentară opţională
2
3 Vas de extindere
4 Cuplaj rapid Reflex R 1 x 1
Vas de bază
5
Set de racordare vas de bază
6
Reprezentare exemplificatoare a unităţii de comandă
7
Conductă de degazare
EC
• apă cu conţinut ridicat de gaze din instalaţie
• apă degazată către instalaţie
Dispozitiv de măsurare a nivelului „LIS"
LIS
Conductă de realimentare
WC
MAG Vas de expansiune sub presiune
Dacă este necesar, instalaţi un vas de expansiune sub presiune, cu membrană
MAG ≥ 35 litri (de ex. Reflex N). Rolul acestuia este de a reduce frecvenţa de
conectare, putând fi utilizat în acelaşi timp ca protecţie individuală a generatorului
de căldură. La instalaţiile de încălzire, este necesar să se monteze armături de
blocare între echipament şi generatorul de căldură, conform standardului DIN / EN
12828. În lipsa acestora, trebuie montate dispozitive de blocare securizate.
Conducte de expansiune „EC"
Din cauza funcţiei de degazare, trebuie să montaţi două conducte de expansiune
„EC".
•
•
Diametrul nominal „DN" al racordului pentru conductele de expansiune „EC" se
stabileşte în funcţie de presiunea minimă de funcţionare „P
Calcularea P
Diametrul nominal „DN" de racordare este valabil pentru o conductă de
expansiune cu lungimea de până la 10 m. În cazul depăşirii acestei lungimi, alegeţi
o dimensiune mai mare. Instalarea se face în fluxul volumetric principal „V" al
sistemului instalaţiei. Conducta de expansiune pentru apa cu conţinut ridicat de
Nachspeisung
gaze se instalează înaintea conductei de expansiune pentru apa degazată, privind
Zum Behälter
din direcţia de curgere a instalaţiei.
Racord al realimentării
Evitaţi pătrunderea impurităţilor grosiere şi implicit suprasolicitarea colectorului de
la instalaţie
impurităţi „ST". Racordaţi conductele de expansiune „EC" conform variantelor de
montare alăturate.
Tip
VS 2-1
VS 2-2/35
VS 2-2
VS 2-2

7.3.4.2 Conductă de realimentare
În cazul în care nu este racordată realimentarea automată cu apă, racordul
conductei de realimentare „WC" trebuie prevăzut cu un dop fals de R ½ ţoli.
•
•


Variomat Touch — 22.07.2024
O conductă dinspre instalaţie, pentru apa cu conţinut ridicat de gaze.
O conductă către instalaţie, pentru apa degazată.
 8.2 "Puncte de comutare Variomat",  537.
0,
Presiunea minimă de
funcţionare p
(bar)
0
≤ 3,5
> 3,5
Indicaţie!
Temperatura apei în punctul de racordare al conductelor de expansiune
„EC" trebuie să se situeze între 0 °C şi 70 °C. Limitele de utilizare nu se
extind prin instalarea unor vase preliminare. Din cauza fluxului din timpul
fazei de degazare nu este garantată protecţia termică.
Preveniţi defectarea echipamentului, asigurând o realimentare manuală cu
apă.
Instalaţi cel puţin un colector de impurităţi „ST" cu dimensiunea ochiurilor de
≤ 0,25 mm înainte de supapa electromagnetică de realimentare.
– Montaţi o conductă scurtă între colectorul de impurităţi „ST" şi supapa
electromagnetică de realimentare.
Indicaţie!
Dacă presiunea statică depăşeşte 6 bari, utilizaţi un reductor de presiune
în conducta de realimentare „WC".
Indicaţie!
La o realimentare din reţeaua de apă potabilă, instalaţi la nevoie Reflex
Fillset pentru conducta de realimentare „WC",  4.6 "Dotarea
suplimentară opţională",  526.
•
Sistemele de realimentare Reflex, ca de exemplu Reflex Fillset, sunt
realizate pentru debite de realimentare < 1 m³/h.
Montaj
".
0
DN32 DN40 DN50
X --- ---
X --- ---
--- X ---
--- --- X
