Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 114

Descrição do aparelho

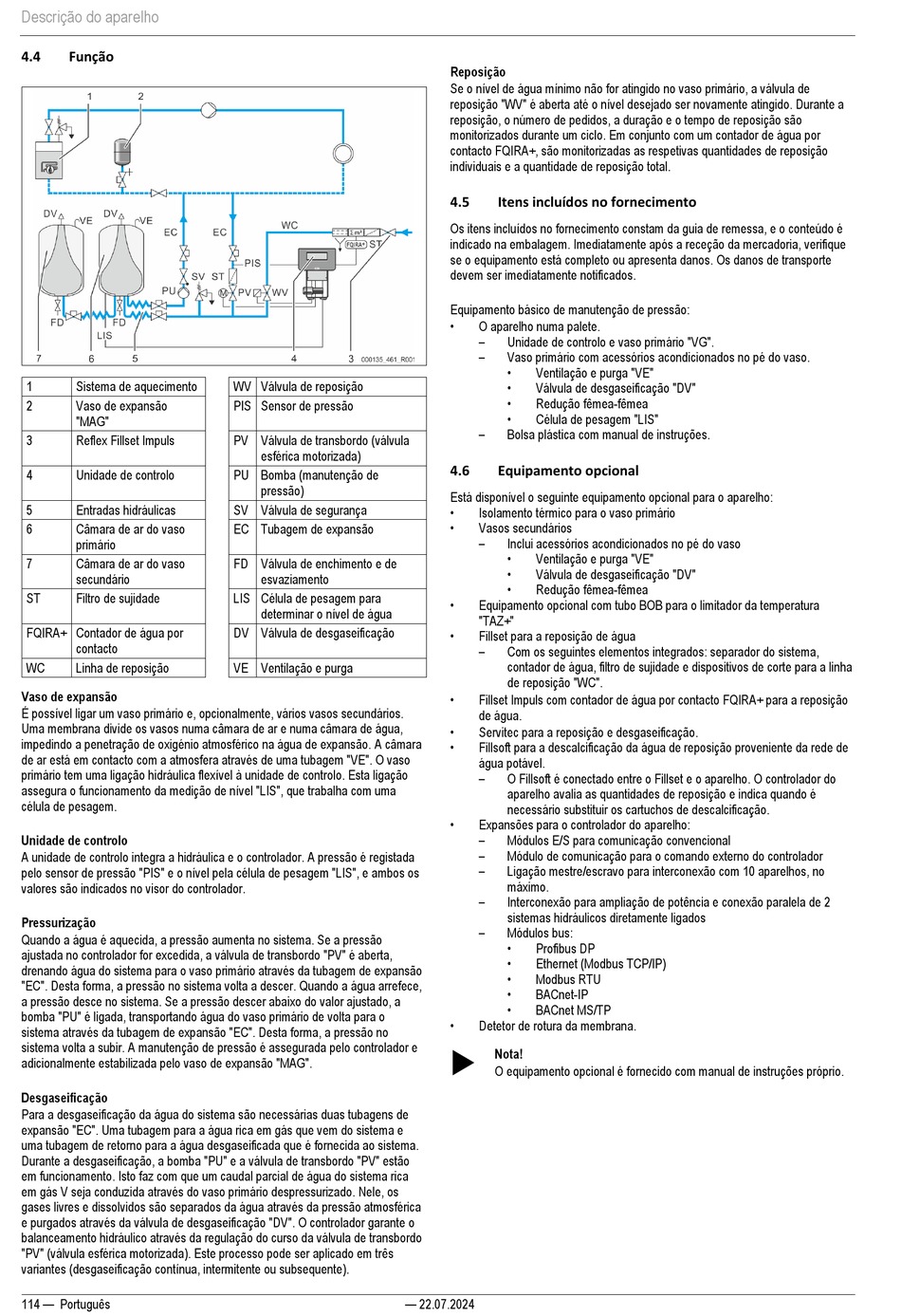

4.4 Função
1 Sistema de aquecimento
2 Vaso de expansão
"MAG"
3 Reflex Fillset Impuls
4 Unidade de controlo
5 Entradas hidráulicas
6 Câmara de ar do vaso
primário
7 Câmara de ar do vaso
secundário
ST Filtro de sujidade
FQIRA+ Contador de água por
contacto
WC Linha de reposição
Vaso de expansão
É possível ligar um vaso primário e, opcionalmente, vários vasos secundários.
Uma membrana divide os vasos numa câmara de ar e numa câmara de água,
impedindo a penetração de oxigénio atmosférico na água de expansão. A câmara
de ar está em contacto com a atmosfera através de uma tubagem "VE". O vaso
primário tem uma ligação hidráulica flexível à unidade de controlo. Esta ligação
assegura o funcionamento da medição de nível "LIS", que trabalha com uma
célula de pesagem.
Unidade de controlo
A unidade de controlo integra a hidráulica e o controlador. A pressão é registada
pelo sensor de pressão "PIS" e o nível pela célula de pesagem "LIS", e ambos os
valores são indicados no visor do controlador.
Pressurização
Quando a água é aquecida, a pressão aumenta no sistema. Se a pressão
ajustada no controlador for excedida, a válvula de transbordo "PV" é aberta,
drenando água do sistema para o vaso primário através da tubagem de expansão
"EC". Desta forma, a pressão no sistema volta a descer. Quando a água arrefece,
a pressão desce no sistema. Se a pressão descer abaixo do valor ajustado, a
bomba "PU" é ligada, transportando água do vaso primário de volta para o
sistema através da tubagem de expansão "EC". Desta forma, a pressão no
sistema volta a subir. A manutenção de pressão é assegurada pelo controlador e
adicionalmente estabilizada pelo vaso de expansão "MAG".
Desgaseificação
Para a desgaseificação da água do sistema são necessárias duas tubagens de
expansão "EC". Uma tubagem para a água rica em gás que vem do sistema e
uma tubagem de retorno para a água desgaseificada que é fornecida ao sistema.
Durante a desgaseificação, a bomba "PU" e a válvula de transbordo "PV" estão
em funcionamento. Isto faz com que um caudal parcial de água do sistema rica
em gás V seja conduzida através do vaso primário despressurizado. Nele, os
gases livres e dissolvidos são separados da água através da pressão atmosférica
e purgados através da válvula de desgaseificação "DV". O controlador garante o
balanceamento hidráulico através da regulação do curso da válvula de transbordo
"PV" (válvula esférica motorizada). Este processo pode ser aplicado em três
variantes (desgaseificação contínua, intermitente ou subsequente).
114 — Português
WV Válvula de reposição
PIS Sensor de pressão
PV Válvula de transbordo (válvula
esférica motorizada)
PU Bomba (manutenção de
pressão)
SV Válvula de segurança
EC Tubagem de expansão
FD Válvula de enchimento e de
esvaziamento
LIS Célula de pesagem para
determinar o nível de água
DV Válvula de desgaseificação
VE Ventilação e purga
Reposição
Se o nível de água mínimo não for atingido no vaso primário, a válvula de
reposição "WV" é aberta até o nível desejado ser novamente atingido. Durante a
reposição, o número de pedidos, a duração e o tempo de reposição são
monitorizados durante um ciclo. Em conjunto com um contador de água por
contacto FQIRA+, são monitorizadas as respetivas quantidades de reposição
individuais e a quantidade de reposição total.
4.5 Itens incluídos no fornecimento
Os itens incluídos no fornecimento constam da guia de remessa, e o conteúdo é
indicado na embalagem. Imediatamente após a receção da mercadoria, verifique
se o equipamento está completo ou apresenta danos. Os danos de transporte
devem ser imediatamente notificados.
Equipamento básico de manutenção de pressão:
•
O aparelho numa palete.
–
Unidade de controlo e vaso primário "VG".
–
Vaso primário com acessórios acondicionados no pé do vaso.
•
Ventilação e purga "VE"
•
Válvula de desgaseificação "DV"
•
Redução fêmea-fêmea
•
Célula de pesagem "LIS"
–
Bolsa plástica com manual de instruções.
4.6 Equipamento opcional
Está disponível o seguinte equipamento opcional para o aparelho:
•
Isolamento térmico para o vaso primário
•
Vasos secundários
–
Inclui acessórios acondicionados no pé do vaso
•
Ventilação e purga "VE"
•
Válvula de desgaseificação "DV"
•
Redução fêmea-fêmea
•
Equipamento opcional com tubo BOB para o limitador da temperatura
"TAZ+"
•
Fillset para a reposição de água
–
Com os seguintes elementos integrados: separador do sistema,
contador de água, filtro de sujidade e dispositivos de corte para a linha
de reposição "WC".
•
Fillset Impuls com contador de água por contacto FQIRA+ para a reposição
de água.
•
Servitec para a reposição e desgaseificação.
•
Fillsoft para a descalcificação da água de reposição proveniente da rede de
água potável.
–
O Fillsoft é conectado entre o Fillset e o aparelho. O controlador do
aparelho avalia as quantidades de reposição e indica quando é
necessário substituir os cartuchos de descalcificação.
•
Expansões para o controlador do aparelho:
–
Módulos E/S para comunicação convencional
–
Módulo de comunicação para o comando externo do controlador
–
Ligação mestre/escravo para interconexão com 10 aparelhos, no
máximo.
–
Interconexão para ampliação de potência e conexão paralela de 2
sistemas hidráulicos diretamente ligados
–
Módulos bus:
•
Profibus DP
•
Ethernet (Modbus TCP/IP)
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
•
Detetor de rotura da membrana.

Nota!
O equipamento opcional é fornecido com manual de instruções próprio.
