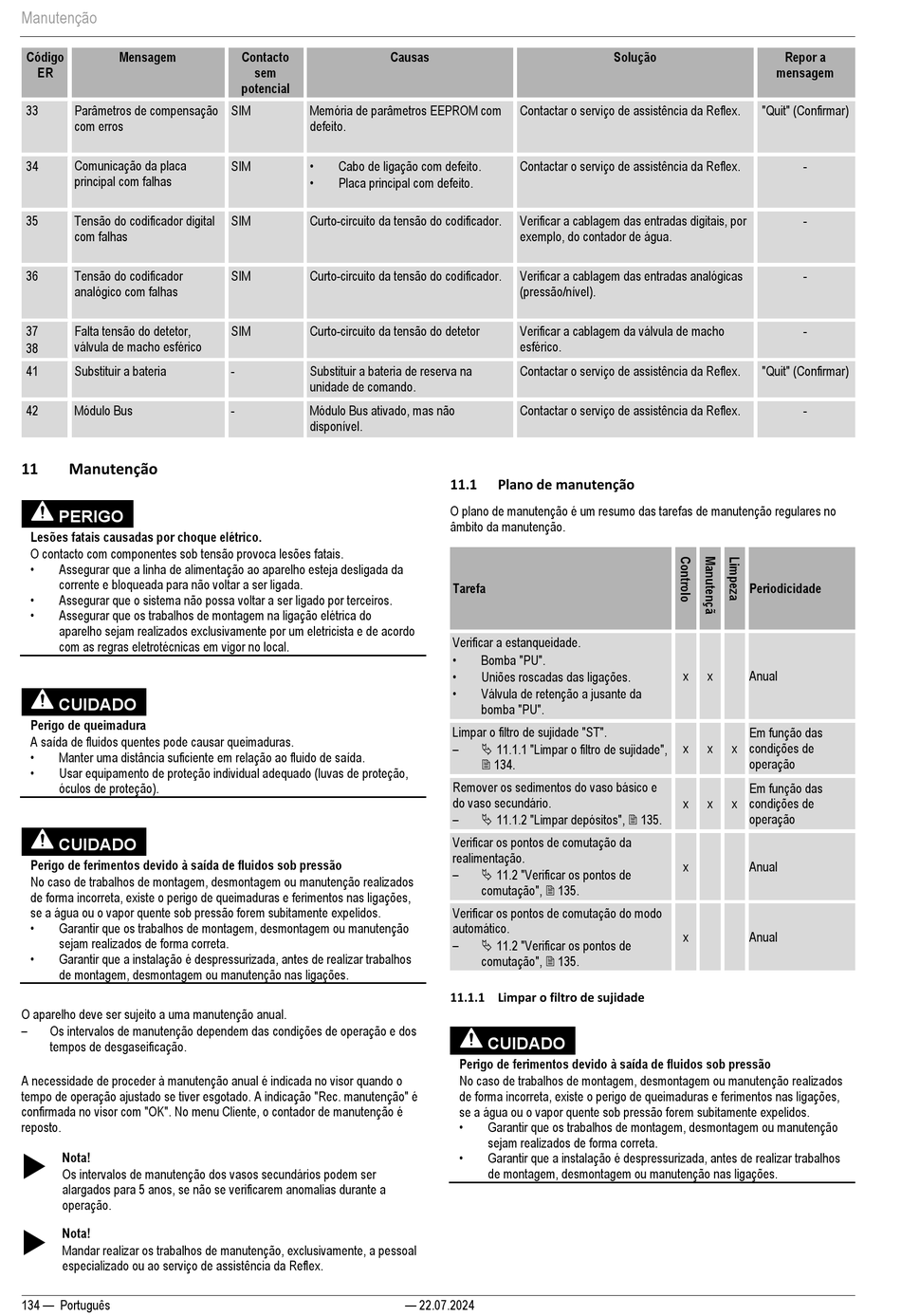

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 134

Manutenção
Código Mensagem
ER
33 Parâmetros de compensação
com erros
34 Comunicação da placa
principal com falhas
35 Tensão do codificador digital
com falhas
36 Tensão do codificador
analógico com falhas
37 Falta tensão do detetor,
válvula de macho esférico
38
41 Substituir a bateria
42 Módulo Bus
11 Manutenção
PERIGO
Lesões fatais causadas por choque elétrico.
O contacto com componentes sob tensão provoca lesões fatais.
•
Assegurar que a linha de alimentação ao aparelho esteja desligada da
corrente e bloqueada para não voltar a ser ligada.
•
Assegurar que o sistema não possa voltar a ser ligado por terceiros.
•
Assegurar que os trabalhos de montagem na ligação elétrica do
aparelho sejam realizados exclusivamente por um eletricista e de acordo
com as regras eletrotécnicas em vigor no local.
CUIDADO
Perigo de queimadura
A saída de fluidos quentes pode causar queimaduras.
•
Manter uma distância suficiente em relação ao fluido de saída.
•
Usar equipamento de proteção individual adequado (luvas de proteção,
óculos de proteção).
CUIDADO
Perigo de ferimentos devido à saída de fluidos sob pressão
No caso de trabalhos de montagem, desmontagem ou manutenção realizados
de forma incorreta, existe o perigo de queimaduras e ferimentos nas ligações,
se a água ou o vapor quente sob pressão forem subitamente expelidos.
•
Garantir que os trabalhos de montagem, desmontagem ou manutenção
sejam realizados de forma correta.
•
Garantir que a instalação é despressurizada, antes de realizar trabalhos
de montagem, desmontagem ou manutenção nas ligações.
O aparelho deve ser sujeito a uma manutenção anual.
–
Os intervalos de manutenção dependem das condições de operação e dos
tempos de desgaseificação.
A necessidade de proceder à manutenção anual é indicada no visor quando o
tempo de operação ajustado se tiver esgotado. A indicação "Rec. manutenção" é
confirmada no visor com "OK". No menu Cliente, o contador de manutenção é
reposto.

Nota!
Os intervalos de manutenção dos vasos secundários podem ser
alargados para 5 anos, se não se verificarem anomalias durante a
operação.

Nota!
Mandar realizar os trabalhos de manutenção, exclusivamente, a pessoal
especializado ou ao serviço de assistência da Reflex.
134 — Português
Contacto Causas
sem
potencial
SIM Memória de parâmetros EEPROM com
defeito.
•
SIM Cabo de ligação com defeito.
•
Placa principal com defeito.
SIM Curto-circuito da tensão do codificador.
SIM Curto-circuito da tensão do codificador.
SIM Curto-circuito da tensão do detetor
- Substituir a bateria de reserva na
unidade de comando.
- Módulo Bus ativado, mas não
disponível.
Contactar o serviço de assistência da Reflex.
Contactar o serviço de assistência da Reflex.
Verificar a cablagem das entradas digitais, por
exemplo, do contador de água.
Verificar a cablagem das entradas analógicas
(pressão/nível).
Verificar a cablagem da válvula de macho
esférico.
Contactar o serviço de assistência da Reflex.
Contactar o serviço de assistência da Reflex.
11.1 Plano de manutenção
O plano de manutenção é um resumo das tarefas de manutenção regulares no
âmbito da manutenção.
Tarefa
Verificar a estanqueidade.
•
Bomba "PU".
•
Uniões roscadas das ligações.
•
Válvula de retenção a jusante da
bomba "PU".
Limpar o filtro de sujidade "ST".
–
 11.1.1 "Limpar o filtro de sujidade",
 134.
Remover os sedimentos do vaso básico e
do vaso secundário.
–
 11.1.2 "Limpar depósitos",  135.
Verificar os pontos de comutação da
realimentação.
–
 11.2 "Verificar os pontos de
comutação",  135.
Verificar os pontos de comutação do modo
automático.
–
 11.2 "Verificar os pontos de
comutação",  135.
11.1.1 Limpar o filtro de sujidade
CUIDADO
Perigo de ferimentos devido à saída de fluidos sob pressão
No caso de trabalhos de montagem, desmontagem ou manutenção realizados
de forma incorreta, existe o perigo de queimaduras e ferimentos nas ligações,
se a água ou o vapor quente sob pressão forem subitamente expelidos.
•
Garantir que os trabalhos de montagem, desmontagem ou manutenção
sejam realizados de forma correta.
•
Garantir que a instalação é despressurizada, antes de realizar trabalhos
de montagem, desmontagem ou manutenção nas ligações.
— 22.07.2024
Solução
mensagem
"Quit" (Confirmar)
"Quit" (Confirmar)
Periodicidade
x x Anual
Em função das
x x x condições de
operação
Em função das
x x x condições de
operação
x Anual
x Anual
Repor a
-
-
-
-
-
