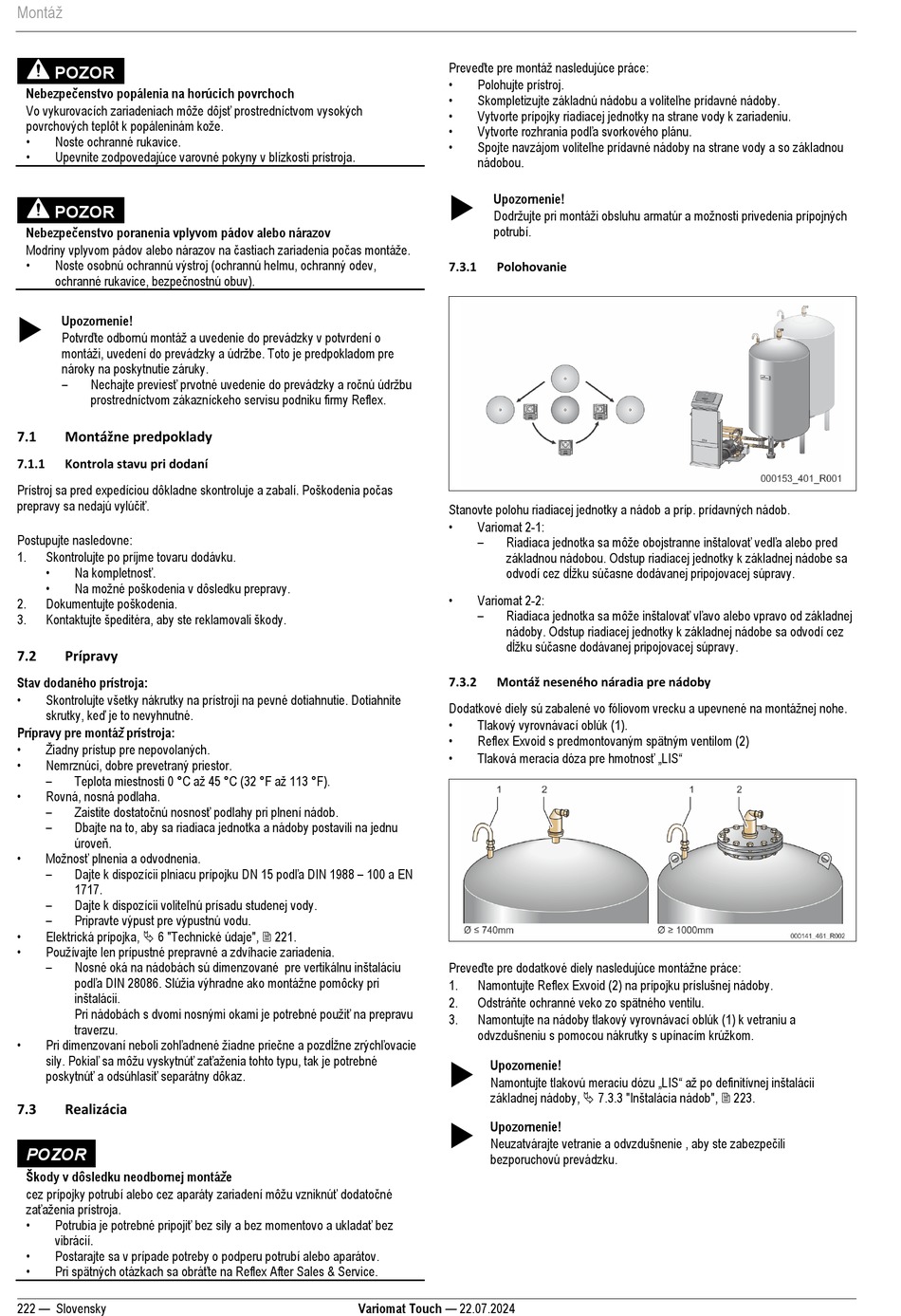

Montáž
POZOR
Nebezpečenstvo popálenia na horúcich povrchoch
Vo vykurovacích zariadeniach môže dôjsť prostredníctvom vysokých
povrchových teplôt k popáleninám kože.
•
Noste ochranné rukavice.
•
Upevnite zodpovedajúce varovné pokyny v blízkosti prístroja.
POZOR
Nebezpečenstvo poranenia vplyvom pádov alebo nárazov
Modriny vplyvom pádov alebo nárazov na častiach zariadenia počas montáže.
•
Noste osobnú ochrannú výstroj (ochrannú helmu, ochranný odev,
ochranné rukavice, bezpečnostnú obuv).

Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o
montáži, uvedení do prevádzky a údržbe. Toto je predpokladom pre
nároky na poskytnutie záruky.
– Nechajte previesť prvotné uvedenie do prevádzky a ročnú údržbu
prostredníctvom zákazníckeho servisu podniku firmy Reflex.
Montážne predpoklady
7.1
7.1.1 Kontrola stavu pri dodaní
Prístroj sa pred expedíciou dôkladne skontroluje a zabalí. Poškodenia počas
prepravy sa nedajú vylúčiť.
Postupujte nasledovne:
1. Skontrolujte po príjme tovaru dodávku.
• Na kompletnosť.
• Na možné poškodenia v dôsledku prepravy.
Dokumentujte poškodenia.
2.
Kontaktujte špeditéra, aby ste reklamovali škody.
3.
7.2 Prípravy
Stav dodaného prístroja:
• Skontrolujte všetky nákrutky na prístroji na pevné dotiahnutie. Dotiahnite
skrutky, keď je to nevyhnutné.
Prípravy pre montáž prístroja:
• Žiadny prístup pre nepovolaných.
•
Nemrznúci, dobre prevetraný priestor.
– Teplota miestnosti 0 °C až 45 °C (32 °F až 113 °F).
•
Rovná, nosná podlaha.
– Zaistite dostatočnú nosnosť podlahy pri plnení nádob.
–
Dbajte na to, aby sa riadiaca jednotka a nádoby postavili na jednu
úroveň.
• Možnosť plnenia a odvodnenia.
– Dajte k dispozícii plniacu prípojku DN 15 podľa DIN 1988 – 100 a EN
1717.
– Dajte k dispozícii voliteľnú prísadu studenej vody.
–
Pripravte výpust pre výpustnú vodu.
•
Elektrická prípojka,  6 "Technické údaje",  221.
• Používajte len prípustné prepravné a zdvíhacie zariadenia.
– Nosné oká na nádobách sú dimenzované pre vertikálnu inštaláciu
podľa DIN 28086. Slúžia výhradne ako montážne pomôcky pri
inštalácii.
Pri nádobách s dvomi nosnými okami je potrebné použiť na prepravu
traverzu.
• Pri dimenzovaní neboli zohľadnené žiadne priečne a pozdĺžne zrýchľovacie
sily. Pokiaľ sa môžu vyskytnúť zaťaženia tohto typu, tak je potrebné
poskytnúť a odsúhlasiť separátny dôkaz.
7.3 Realizácia
POZOR
Škody v dôsledku neodbornej montáže
cez prípojky potrubí alebo cez aparáty zariadení môžu vzniknúť dodatočné
zaťaženia prístroja.
• Potrubia je potrebné pripojiť bez sily a bez momentovo a ukladať bez
vibrácií.
•
Postarajte sa v prípade potreby o podperu potrubí alebo aparátov.
• Pri spätných otázkach sa obráťte na Reflex After Sales & Service.
222 — Slovensky
Preveďte pre montáž nasledujúce práce:
•
Polohujte prístroj.
• Skompletizujte základnú nádobu a voliteľne prídavné nádoby.
•
Vytvorte prípojky riadiacej jednotky na strane vody k zariadeniu.
• Vytvorte rozhrania podľa svorkového plánu.
• Spojte navzájom voliteľne prídavné nádoby na strane vody a so základnou
nádobou.

Upozornenie!
Dodržujte pri montáži obsluhu armatúr a možnosti privedenia prípojných
potrubí.
7.3.1 Polohovanie
Stanovte polohu riadiacej jednotky a nádob a príp. prídavných nádob.
•
Variomat 2-1:
– Riadiaca jednotka sa môže obojstranne inštalovať vedľa alebo pred
základnou nádobou. Odstup riadiacej jednotky k základnej nádobe sa
odvodí cez dĺžku súčasne dodávanej pripojovacej súpravy.
•
Variomat 2-2:
– Riadiaca jednotka sa môže inštalovať vľavo alebo vpravo od základnej
nádoby. Odstup riadiacej jednotky k základnej nádobe sa odvodí cez
dĺžku súčasne dodávanej pripojovacej súpravy.
Montáž neseného náradia pre nádoby
7.3.2
Dodatkové diely sú zabalené vo fóliovom vrecku a upevnené na montážnej nohe.
•
Tlakový vyrovnávací oblúk (1).
•
Reflex Exvoid s predmontovaným spätným ventilom (2)
• Tlaková meracia dóza pre hmotnosť „LIS"
Preveďte pre dodatkové diely nasledujúce montážne práce:
Namontujte Reflex Exvoid (2) na prípojku príslušnej nádoby.
1.
Odstráňte ochranné veko zo spätného ventilu.
2.
3. Namontujte na nádoby tlakový vyrovnávací oblúk (1) k vetraniu a
odvzdušneniu s pomocou nákrutky s upínacím krúžkom.

Upozornenie!
Namontujte tlakovú meraciu dózu „LIS" až po definitívnej inštalácii
základnej nádoby,  7.3.3 "Inštalácia nádob",  223.

Upozornenie!
Neuzatvárajte vetranie a odvzdušnenie , aby ste zabezpečili
bezporuchovú prevádzku.
