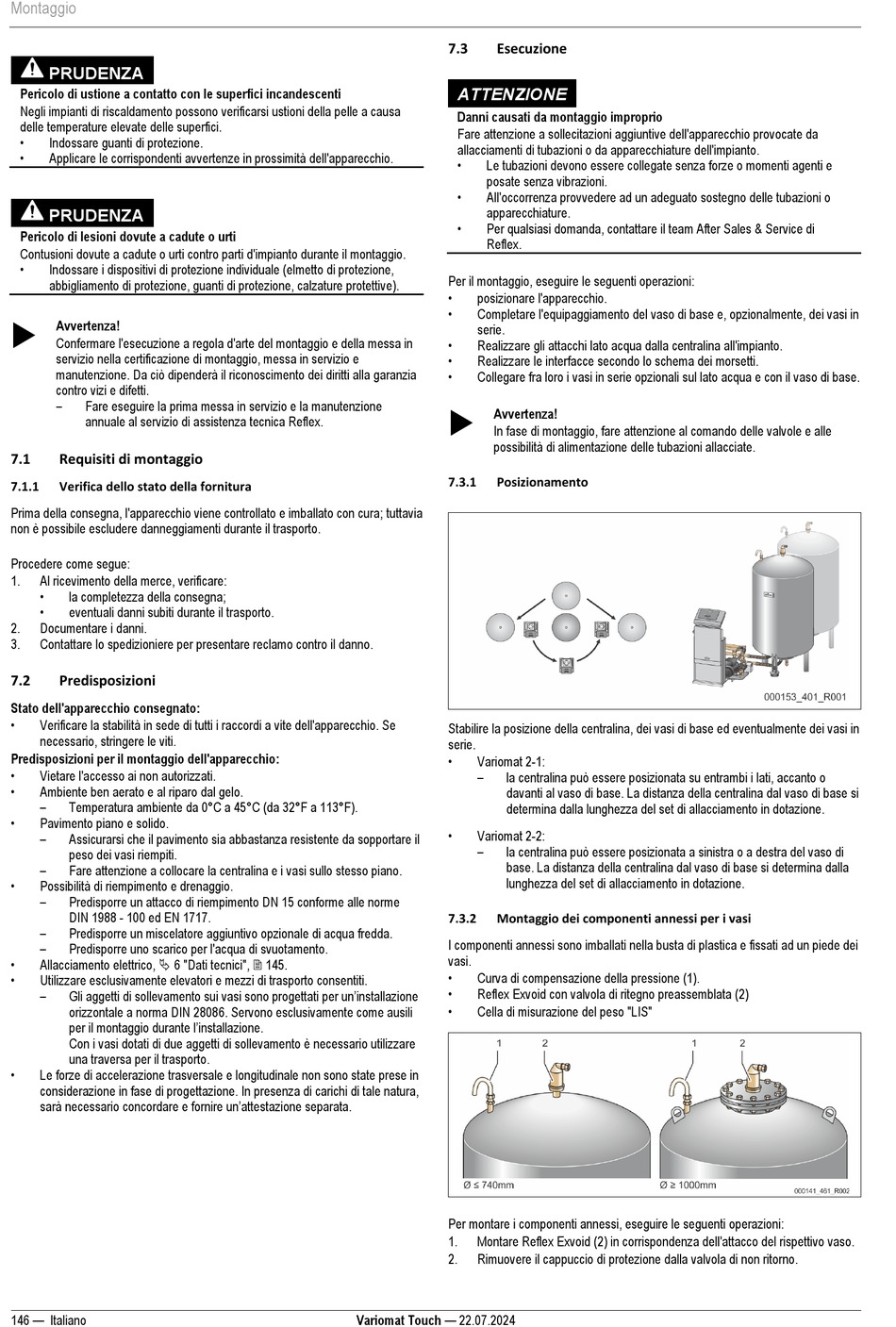

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 146

Montaggio
PRUDENZA
Pericolo di ustione a contatto con le superfici incandescenti
Negli impianti di riscaldamento possono verificarsi ustioni della pelle a causa
delle temperature elevate delle superfici.
•
Indossare guanti di protezione.
•
Applicare le corrispondenti avvertenze in prossimità dell'apparecchio.
PRUDENZA
Pericolo di lesioni dovute a cadute o urti
Contusioni dovute a cadute o urti contro parti d'impianto durante il montaggio.
•
Indossare i dispositivi di protezione individuale (elmetto di protezione,
abbigliamento di protezione, guanti di protezione, calzature protettive).

Avvertenza!
Confermare l'esecuzione a regola d'arte del montaggio e della messa in
servizio nella certificazione di montaggio, messa in servizio e
manutenzione. Da ciò dipenderà il riconoscimento dei diritti alla garanzia
contro vizi e difetti.
–
Fare eseguire la prima messa in servizio e la manutenzione
annuale al servizio di assistenza tecnica Reflex.
7.1 Requisiti di montaggio
7.1.1 Verifica dello stato della fornitura
Prima della consegna, l'apparecchio viene controllato e imballato con cura; tuttavia
non è possibile escludere danneggiamenti durante il trasporto.
Procedere come segue:
1. Al ricevimento della merce, verificare:
•
la completezza della consegna;
•
eventuali danni subiti durante il trasporto.
2. Documentare i danni.
3. Contattare lo spedizioniere per presentare reclamo contro il danno.
7.2 Predisposizioni
Stato dell'apparecchio consegnato:
•
Verificare la stabilità in sede di tutti i raccordi a vite dell'apparecchio. Se
necessario, stringere le viti.
Predisposizioni per il montaggio dell'apparecchio:
•
Vietare l'accesso ai non autorizzati.
•
Ambiente ben aerato e al riparo dal gelo.
–
Temperatura ambiente da 0°C a 45°C (da 32°F a 113°F).
•
Pavimento piano e solido.
–
Assicurarsi che il pavimento sia abbastanza resistente da sopportare il
peso dei vasi riempiti.
–
Fare attenzione a collocare la centralina e i vasi sullo stesso piano.
•
Possibilità di riempimento e drenaggio.
–
Predisporre un attacco di riempimento DN 15 conforme alle norme
DIN 1988 - 100 ed EN 1717.
–
Predisporre un miscelatore aggiuntivo opzionale di acqua fredda.
–
Predisporre uno scarico per l'acqua di svuotamento.
•
Allacciamento elettrico,  6 "Dati tecnici",  145.
•
Utilizzare esclusivamente elevatori e mezzi di trasporto consentiti.
– Gli aggetti di sollevamento sui vasi sono progettati per un'installazione
orizzontale a norma DIN 28086. Servono esclusivamente come ausili
per il montaggio durante l'installazione.
Con i vasi dotati di due aggetti di sollevamento è necessario utilizzare
una traversa per il trasporto.
•
Le forze di accelerazione trasversale e longitudinale non sono state prese in
considerazione in fase di progettazione. In presenza di carichi di tale natura,
sarà necessario concordare e fornire un'attestazione separata.
146 — Italiano
7.3 Esecuzione
ATTENZIONE
Danni causati da montaggio improprio
Fare attenzione a sollecitazioni aggiuntive dell'apparecchio provocate da
allacciamenti di tubazioni o da apparecchiature dell'impianto.
•
Le tubazioni devono essere collegate senza forze o momenti agenti e
posate senza vibrazioni.
•
All'occorrenza provvedere ad un adeguato sostegno delle tubazioni o
apparecchiature.
•
Per qualsiasi domanda, contattare il team After Sales & Service di
Reflex.
Per il montaggio, eseguire le seguenti operazioni:
•
posizionare l'apparecchio.
•
Completare l'equipaggiamento del vaso di base e, opzionalmente, dei vasi in
serie.
•
Realizzare gli attacchi lato acqua dalla centralina all'impianto.
•
Realizzare le interfacce secondo lo schema dei morsetti.
•
Collegare fra loro i vasi in serie opzionali sul lato acqua e con il vaso di base.

Avvertenza!
In fase di montaggio, fare attenzione al comando delle valvole e alle
possibilità di alimentazione delle tubazioni allacciate.
7.3.1 Posizionamento
Stabilire la posizione della centralina, dei vasi di base ed eventualmente dei vasi in
serie.
•
Variomat 2-1:
–
la centralina può essere posizionata su entrambi i lati, accanto o
davanti al vaso di base. La distanza della centralina dal vaso di base si
determina dalla lunghezza del set di allacciamento in dotazione.
•
Variomat 2-2:
–
la centralina può essere posizionata a sinistra o a destra del vaso di
base. La distanza della centralina dal vaso di base si determina dalla
lunghezza del set di allacciamento in dotazione.
7.3.2 Montaggio dei componenti annessi per i vasi
I componenti annessi sono imballati nella busta di plastica e fissati ad un piede dei
vasi.
•
Curva di compensazione della pressione (1).
•
Reflex Exvoid con valvola di ritegno preassemblata (2)
•
Cella di misurazione del peso "LIS"
Per montare i componenti annessi, eseguire le seguenti operazioni:
1. Montare Reflex Exvoid (2) in corrispondenza dell'attacco del rispettivo vaso.
2. Rimuovere il cappuccio di protezione dalla valvola di non ritorno.
