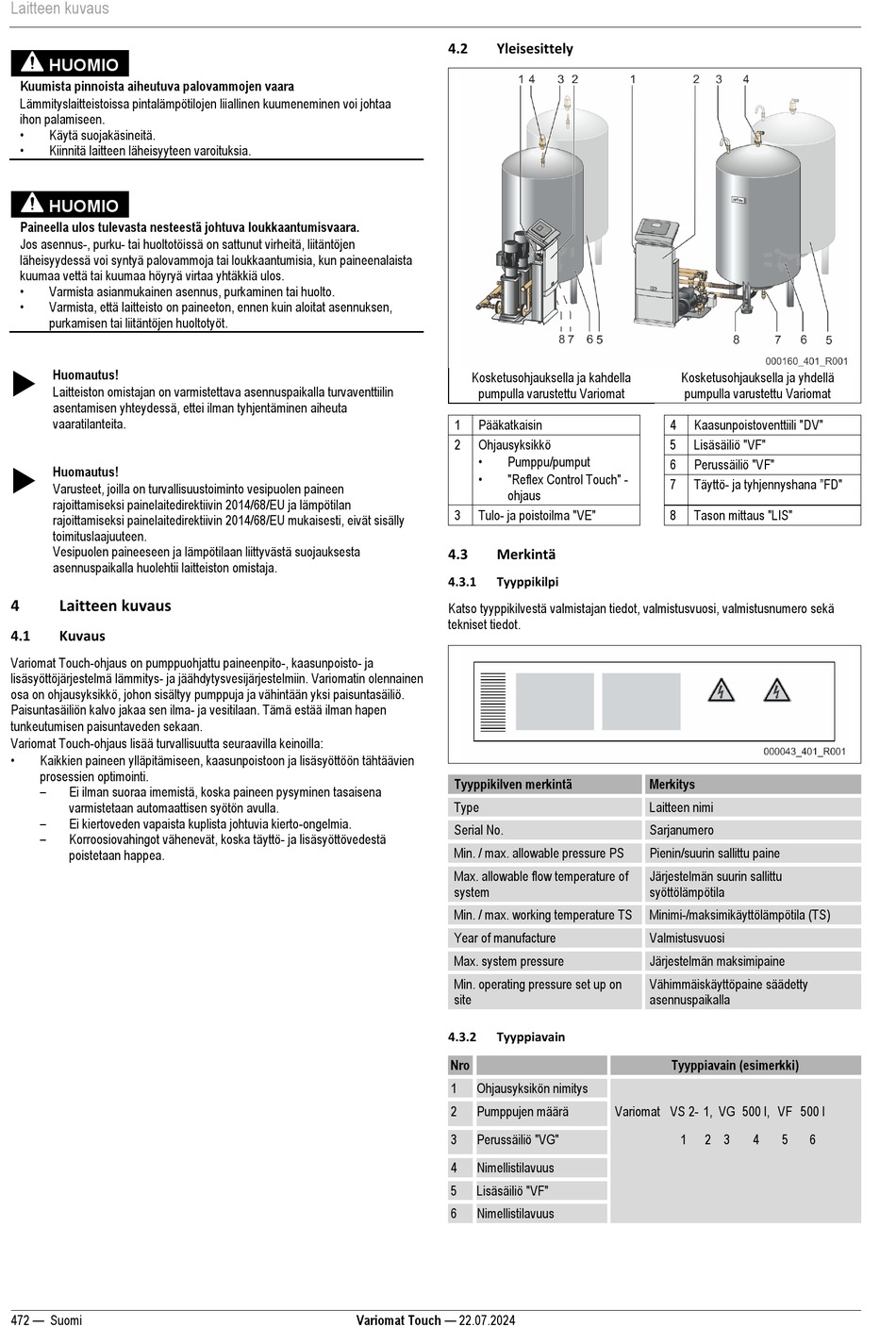

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 472

Laitteen kuvaus
HUOMIO
Kuumista pinnoista aiheutuva palovammojen vaara
Lämmityslaitteistoissa pintalämpötilojen liiallinen kuumeneminen voi johtaa
ihon palamiseen.
•
Käytä suojakäsineitä.
•
Kiinnitä laitteen läheisyyteen varoituksia.
HUOMIO
Paineella ulos tulevasta nesteestä johtuva loukkaantumisvaara.
Jos asennus-, purku- tai huoltotöissä on sattunut virheitä, liitäntöjen
läheisyydessä voi syntyä palovammoja tai loukkaantumisia, kun paineenalaista
kuumaa vettä tai kuumaa höyryä virtaa yhtäkkiä ulos.
•
Varmista asianmukainen asennus, purkaminen tai huolto.
•
Varmista, että laitteisto on paineeton, ennen kuin aloitat asennuksen,
purkamisen tai liitäntöjen huoltotyöt.

Huomautus!
Laitteiston omistajan on varmistettava asennuspaikalla turvaventtiilin
asentamisen yhteydessä, ettei ilman tyhjentäminen aiheuta
vaaratilanteita.

Huomautus!
Varusteet, joilla on turvallisuustoiminto vesipuolen paineen
rajoittamiseksi painelaitedirektiivin 2014/68/EU ja lämpötilan
rajoittamiseksi painelaitedirektiivin 2014/68/EU mukaisesti, eivät sisälly
toimituslaajuuteen.
Vesipuolen paineeseen ja lämpötilaan liittyvästä suojauksesta
asennuspaikalla huolehtii laitteiston omistaja.
4 Laitteen kuvaus
4.1 Kuvaus
Variomat Touch-ohjaus on pumppuohjattu paineenpito-, kaasunpoisto- ja
lisäsyöttöjärjestelmä lämmitys- ja jäähdytysvesijärjestelmiin. Variomatin olennainen
osa on ohjausyksikkö, johon sisältyy pumppuja ja vähintään yksi paisuntasäiliö.
Paisuntasäiliön kalvo jakaa sen ilma- ja vesitilaan. Tämä estää ilman hapen
tunkeutumisen paisuntaveden sekaan.
Variomat Touch-ohjaus lisää turvallisuutta seuraavilla keinoilla:
•
Kaikkien paineen ylläpitämiseen, kaasunpoistoon ja lisäsyöttöön tähtäävien
prosessien optimointi.
–
Ei ilman suoraa imemistä, koska paineen pysyminen tasaisena
varmistetaan automaattisen syötön avulla.
–
Ei kiertoveden vapaista kuplista johtuvia kierto-ongelmia.
–
Korroosiovahingot vähenevät, koska täyttö- ja lisäsyöttövedestä
poistetaan happea.
472 — Suomi
4.2 Yleisesittely
Kosketusohjauksella ja kahdella
pumpulla varustettu Variomat
1 Pääkatkaisin
2 Ohjausyksikkö
•
Pumppu/pumput
•
"Reflex Control Touch" -
ohjaus
3 Tulo- ja poistoilma "VE"
4.3 Merkintä
4.3.1 Tyyppikilpi
Katso tyyppikilvestä valmistajan tiedot, valmistusvuosi, valmistusnumero sekä
tekniset tiedot.
Tyyppikilven merkintä
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2 Tyyppiavain
Nro
1 Ohjausyksikön nimitys
2 Pumppujen määrä
3 Perussäiliö "VG"
4 Nimellistilavuus
5 Lisäsäiliö "VF"
6 Nimellistilavuus
Variomat Touch — 22.07.2024
Kosketusohjauksella ja yhdellä
pumpulla varustettu Variomat
4 Kaasunpoistoventtiili "DV"
5 Lisäsäiliö "VF"
6 Perussäiliö "VF"
Täyttö- ja tyhjennyshana "FD"
7
8 Tason mittaus "LIS"
Merkitys
Laitteen nimi
Sarjanumero
Pienin/suurin sallittu paine
Järjestelmän suurin sallittu
syöttölämpötila
Minimi-/maksimikäyttölämpötila (TS)
Valmistusvuosi
Järjestelmän maksimipaine
Vähimmäiskäyttöpaine säädetty
asennuspaikalla
Tyyppiavain (esimerkki)
Variomat VS 2- 1, VG 500 l, VF 500 l
1 2 3 4 5 6
