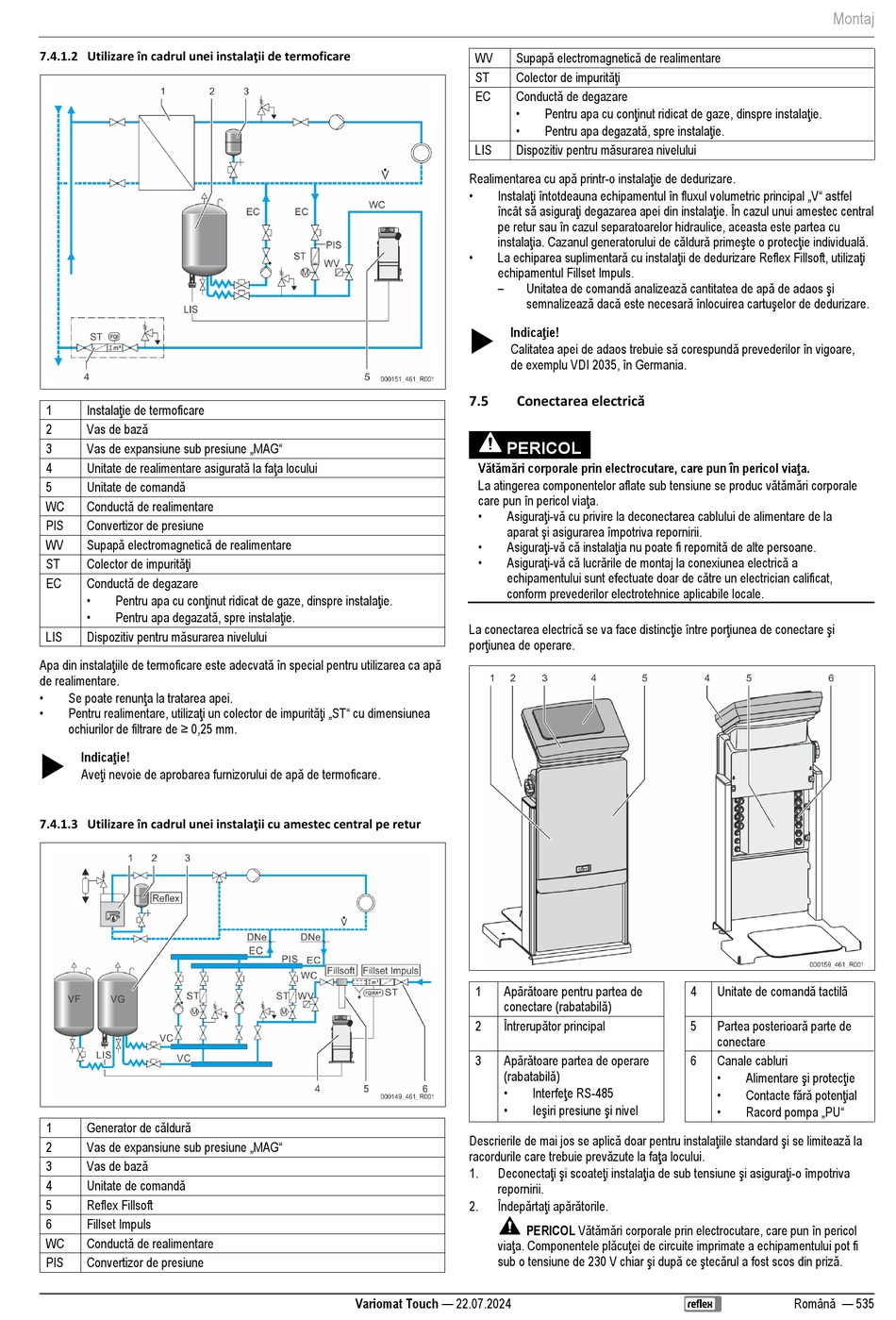

7.4.1.2 Utilizare în cadrul unei instalaţii de termoficare
Instalaţie de termoficare
1
Vas de bază
2
Vas de expansiune sub presiune „MAG"
3
Unitate de realimentare asigurată la faţa locului
4
Unitate de comandă
5
Conductă de realimentare
WC
PIS Convertizor de presiune
Supapă electromagnetică de realimentare
WV
Colector de impurităţi
ST
Conductă de degazare
EC
• Pentru apa cu conţinut ridicat de gaze, dinspre instalaţie.
• Pentru apa degazată, spre instalaţie.
Dispozitiv pentru măsurarea nivelului
LIS
Apa din instalaţiile de termoficare este adecvată în special pentru utilizarea ca apă
de realimentare.
• Se poate renunţa la tratarea apei.
• Pentru realimentare, utilizaţi un colector de impurităţi „ST" cu dimensiunea
ochiurilor de filtrare de ≥ 0,25 mm.
Indicaţie!

Aveţi nevoie de aprobarea furnizorului de apă de termoficare.
7.4.1.3 Utilizare în cadrul unei instalaţii cu amestec central pe retur
Generator de căldură
1
Vas de expansiune sub presiune „MAG"
2
Vas de bază
3
Unitate de comandă
4
5 Reflex Fillsoft
6 Fillset Impuls
Conductă de realimentare
WC
PIS Convertizor de presiune
Supapă electromagnetică de realimentare
WV
Colector de impurităţi
ST
Conductă de degazare
EC
•
•
Dispozitiv pentru măsurarea nivelului
LIS
Realimentarea cu apă printr-o instalaţie de dedurizare.
• Instalaţi întotdeauna echipamentul în fluxul volumetric principal „V" astfel
încât să asiguraţi degazarea apei din instalaţie. În cazul unui amestec central
pe retur sau în cazul separatoarelor hidraulice, aceasta este partea cu
instalaţia. Cazanul generatorului de căldură primeşte o protecţie individuală.
• La echiparea suplimentară cu instalaţii de dedurizare Reflex Fillsoft, utilizaţi
echipamentul Fillset Impuls.
–
Indicaţie!

Calitatea apei de adaos trebuie să corespundă prevederilor în vigoare,
de exemplu VDI 2035, în Germania.
Conectarea electrică
7.5
PERICOL
Vătămări corporale prin electrocutare, care pun în pericol viaţa.
La atingerea componentelor aflate sub tensiune se produc vătămări corporale
care pun în pericol viaţa.
• Asiguraţi-vă cu privire la deconectarea cablului de alimentare de la
aparat şi asigurarea împotriva repornirii.
• Asiguraţi-vă că instalaţia nu poate fi repornită de alte persoane.
• Asiguraţi-vă că lucrările de montaj la conexiunea electrică a
echipamentului sunt efectuate doar de către un electrician calificat,
conform prevederilor electrotehnice aplicabile locale.
La conectarea electrică se va face distincţie între porţiunea de conectare şi
porţiunea de operare.
Apărătoare pentru partea de
1
conectare (rabatabilă)
Întrerupător principal
2
Apărătoare partea de operare
3
(rabatabilă)
•
•
Descrierile de mai jos se aplică doar pentru instalaţiile standard şi se limitează la
racordurile care trebuie prevăzute la faţa locului.
Deconectaţi şi scoateţi instalaţia de sub tensiune şi asiguraţi-o împotriva
1.
repornirii.
Îndepărtaţi apărătorile.
2.
viaţa. Componentele plăcuţei de circuite imprimate a echipamentului pot fi
sub o tensiune de 230 V chiar şi după ce ştecărul a fost scos din priză.
Variomat Touch — 22.07.2024
Pentru apa cu conţinut ridicat de gaze, dinspre instalaţie.
Pentru apa degazată, spre instalaţie.
Unitatea de comandă analizează cantitatea de apă de adaos şi
semnalizează dacă este necesară înlocuirea cartuşelor de dedurizare.
4
5
6
Interfeţe RS-485
Ieşiri presiune şi nivel
PERICOL Vătămări corporale prin electrocutare, care pun în pericol
Montaj
Unitate de comandă tactilă
Partea posterioară parte de
conectare
Canale cabluri
• Alimentare şi protecţie
• Contacte fără potenţial
• Racord pompa „PU"
