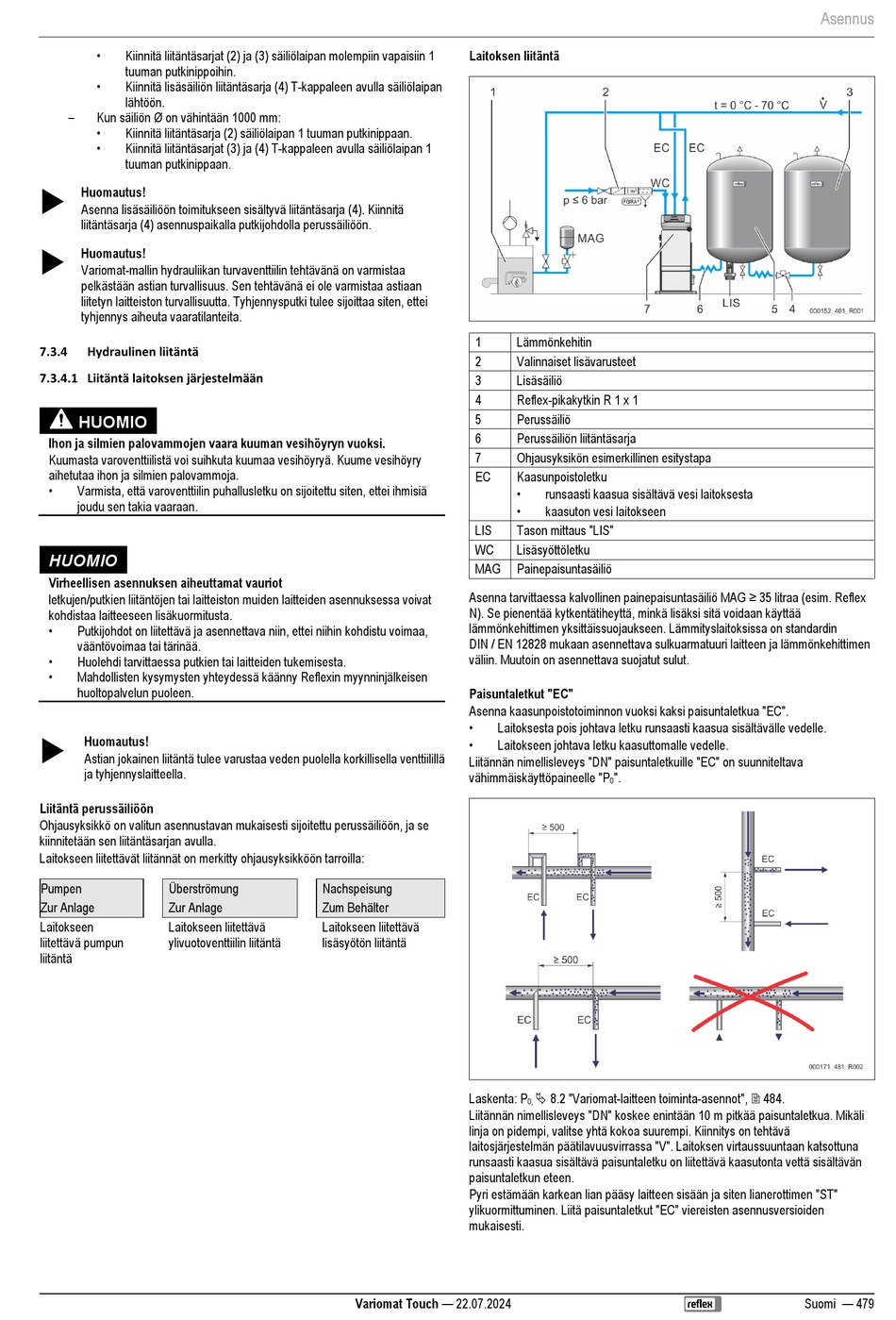

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 479

•
Kiinnitä liitäntäsarjat (2) ja (3) säiliölaipan molempiin vapaisiin 1
tuuman putkinippoihin.
•
Kiinnitä lisäsäiliön liitäntäsarja (4) T-kappaleen avulla säiliölaipan
lähtöön.
–
Kun säiliön Ø on vähintään 1000 mm:
•
Kiinnitä liitäntäsarja (2) säiliölaipan 1 tuuman putkinippaan.
•
Kiinnitä liitäntäsarjat (3) ja (4) T-kappaleen avulla säiliölaipan 1
tuuman putkinippaan.

Huomautus!
Asenna lisäsäiliöön toimitukseen sisältyvä liitäntäsarja (4). Kiinnitä
liitäntäsarja (4) asennuspaikalla putkijohdolla perussäiliöön.

Huomautus!
Variomat-mallin hydrauliikan turvaventtiilin tehtävänä on varmistaa
pelkästään astian turvallisuus. Sen tehtävänä ei ole varmistaa astiaan
liitetyn laitteiston turvallisuutta. Tyhjennysputki tulee sijoittaa siten, ettei
tyhjennys aiheuta vaaratilanteita.
7.3.4 Hydraulinen liitäntä
7.3.4.1 Liitäntä laitoksen järjestelmään
HUOMIO
Ihon ja silmien palovammojen vaara kuuman vesihöyryn vuoksi.
Kuumasta varoventtiilistä voi suihkuta kuumaa vesihöyryä. Kuume vesihöyry
aihetutaa ihon ja silmien palovammoja.
•
Varmista, että varoventtiilin puhallusletku on sijoitettu siten, ettei ihmisiä
joudu sen takia vaaraan.
HUOMIO
Virheellisen asennuksen aiheuttamat vauriot
letkujen/putkien liitäntöjen tai laitteiston muiden laitteiden asennuksessa voivat
kohdistaa laitteeseen lisäkuormitusta.
•
Putkijohdot on liitettävä ja asennettava niin, ettei niihin kohdistu voimaa,
vääntövoimaa tai tärinää.
•
Huolehdi tarvittaessa putkien tai laitteiden tukemisesta.
•
Mahdollisten kysymysten yhteydessä käänny Reflexin myynninjälkeisen
huoltopalvelun puoleen.

Huomautus!
Astian jokainen liitäntä tulee varustaa veden puolella korkillisella venttiilillä
ja tyhjennyslaitteella.
Liitäntä perussäiliöön
Ohjausyksikkö on valitun asennustavan mukaisesti sijoitettu perussäiliöön, ja se
kiinnitetään sen liitäntäsarjan avulla.
Laitokseen liitettävät liitännät on merkitty ohjausyksikköön tarroilla:
Pumpen Überströmung
Zur Anlage Zur Anlage
Laitokseen Laitokseen liitettävä
liitettävä pumpun ylivuotoventtiilin liitäntä
liitäntä
Laitoksen liitäntä
1
2
3
4
5
6
7
EC
LIS
WC
MAG
Asenna tarvittaessa kalvollinen painepaisuntasäiliö MAG ≥ 35 litraa (esim. Reflex
N). Se pienentää kytkentätiheyttä, minkä lisäksi sitä voidaan käyttää
lämmönkehittimen yksittäissuojaukseen. Lämmityslaitoksissa on standardin
DIN / EN 12828 mukaan asennettava sulkuarmatuuri laitteen ja lämmönkehittimen
väliin. Muutoin on asennettava suojatut sulut.
Paisuntaletkut "EC"
Asenna kaasunpoistotoiminnon vuoksi kaksi paisuntaletkua "EC".
•
•
Liitännän nimellisleveys "DN" paisuntaletkuille "EC" on suunniteltava
vähimmäiskäyttöpaineelle "P
Nachspeisung
Zum Behälter
Laitokseen liitettävä
lisäsyötön liitäntä
Laskenta: P
Liitännän nimellisleveys "DN" koskee enintään 10 m pitkää paisuntaletkua. Mikäli
linja on pidempi, valitse yhtä kokoa suurempi. Kiinnitys on tehtävä
laitosjärjestelmän päätilavuusvirrassa "V". Laitoksen virtaussuuntaan katsottuna
runsaasti kaasua sisältävä paisuntaletku on liitettävä kaasutonta vettä sisältävän
paisuntaletkun eteen.
Pyri estämään karkean lian pääsy laitteen sisään ja siten lianerottimen "ST"
ylikuormittuminen. Liitä paisuntaletkut "EC" viereisten asennusversioiden
mukaisesti.
Variomat Touch — 22.07.2024
Lämmönkehitin
Valinnaiset lisävarusteet
Lisäsäiliö
Reflex-pikakytkin R 1 x 1
Perussäiliö
Perussäiliön liitäntäsarja
Ohjausyksikön esimerkillinen esitystapa
Kaasunpoistoletku
•
runsaasti kaasua sisältävä vesi laitoksesta
•
kaasuton vesi laitokseen
Tason mittaus "LIS"
Lisäsyöttöletku
Painepaisuntasäiliö
Laitoksesta pois johtava letku runsaasti kaasua sisältävälle vedelle.
Laitokseen johtava letku kaasuttomalle vedelle.
".
0
 8.2 "Variomat-laitteen toiminta-asennot",  484.
0,
