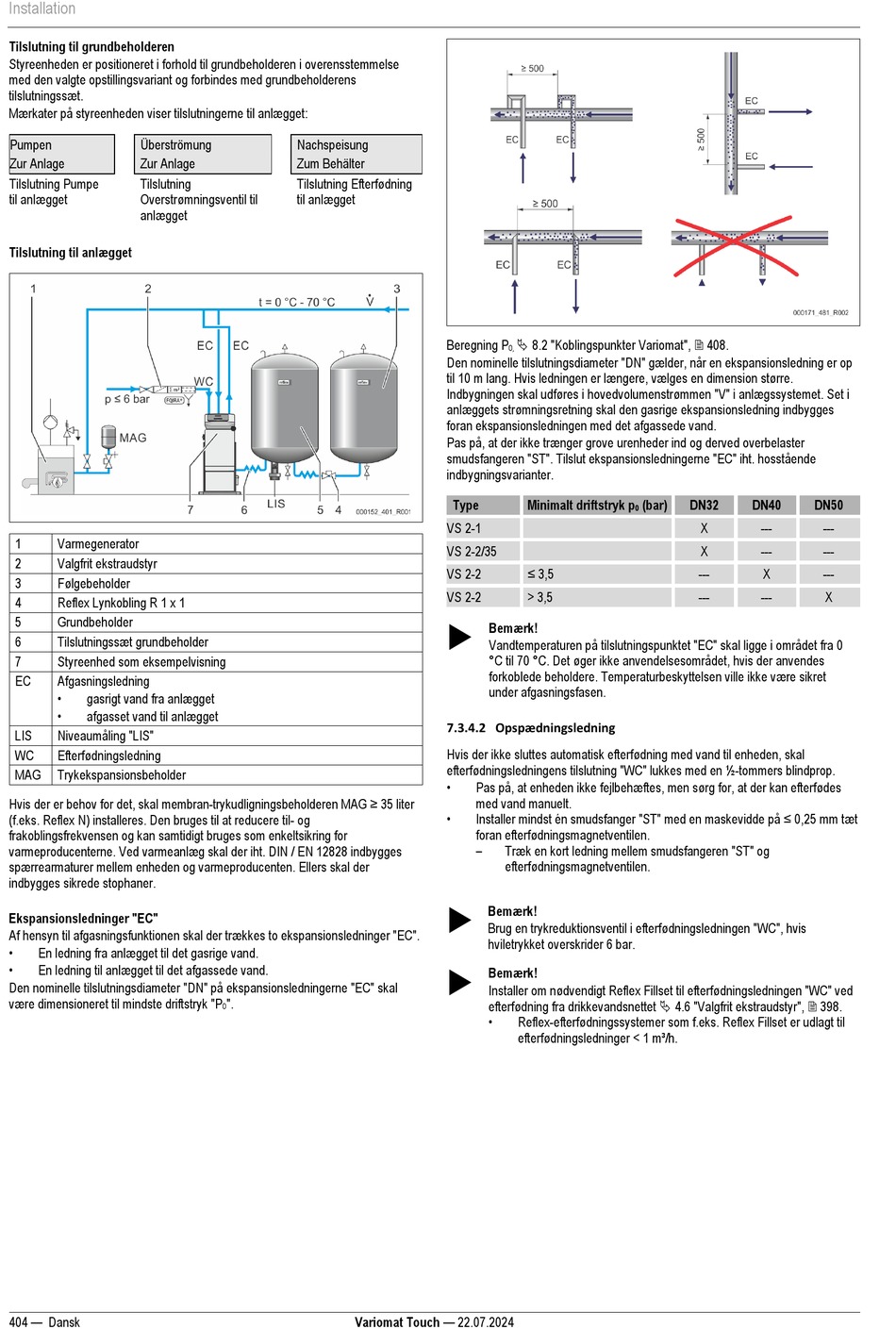

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 404

Installation
Tilslutning til grundbeholderen
Styreenheden er positioneret i forhold til grundbeholderen i overensstemmelse
med den valgte opstillingsvariant og forbindes med grundbeholderens
tilslutningssæt.
Mærkater på styreenheden viser tilslutningerne til anlægget:
Pumpen Überströmung
Zur Anlage Zur Anlage
Tilslutning Pumpe Tilslutning
Overstrømningsventil til
til anlægget
anlægget
Tilslutning til anlægget
1 Varmegenerator
2 Valgfrit ekstraudstyr
3 Følgebeholder
4 Reflex Lynkobling R 1 x 1
5 Grundbeholder
6 Tilslutningssæt grundbeholder
7 Styreenhed som eksempelvisning
EC Afgasningsledning
•
gasrigt vand fra anlægget
•
afgasset vand til anlægget
LIS Niveaumåling "LIS"
WC Efterfødningsledning
MAG Trykekspansionsbeholder
Hvis der er behov for det, skal membran-trykudligningsbeholderen MAG ≥ 35 liter
(f.eks. Reflex N) installeres. Den bruges til at reducere til- og
frakoblingsfrekvensen og kan samtidigt bruges som enkeltsikring for
varmeproducenterne. Ved varmeanlæg skal der iht. DIN / EN 12828 indbygges
spærrearmaturer mellem enheden og varmeproducenten. Ellers skal der
indbygges sikrede stophaner.
Ekspansionsledninger "EC"
Af hensyn til afgasningsfunktionen skal der trækkes to ekspansionsledninger "EC".
•
En ledning fra anlægget til det gasrige vand.
•
En ledning til anlægget til det afgassede vand.
Den nominelle tilslutningsdiameter "DN" på ekspansionsledningerne "EC" skal
være dimensioneret til mindste driftstryk "P
404 — Dansk
Nachspeisung
Zum Behälter
Tilslutning Efterfødning
til anlægget
".
0
Variomat Touch — 22.07.2024
 8.2 "Koblingspunkter Variomat",  408.
Beregning P
0,
Den nominelle tilslutningsdiameter "DN" gælder, når en ekspansionsledning er op
til 10 m lang. Hvis ledningen er længere, vælges en dimension større.
Indbygningen skal udføres i hovedvolumenstrømmen "V" i anlægssystemet. Set i
anlæggets strømningsretning skal den gasrige ekspansionsledning indbygges
foran ekspansionsledningen med det afgassede vand.
Pas på, at der ikke trænger grove urenheder ind og derved overbelaster
smudsfangeren "ST". Tilslut ekspansionsledningerne "EC" iht. hosstående
indbygningsvarianter.
Type Minimalt driftstryk p
VS 2-1
VS 2-2/35
≤ 3,5
VS 2-2
VS 2-2 > 3,5

Bemærk!
Vandtemperaturen på tilslutningspunktet "EC" skal ligge i området fra 0
°C til 70 °C. Det øger ikke anvendelsesområdet, hvis der anvendes
forkoblede beholdere. Temperaturbeskyttelsen ville ikke være sikret
under afgasningsfasen.
7.3.4.2 Opspædningsledning
Hvis der ikke sluttes automatisk efterfødning med vand til enheden, skal
efterfødningsledningens tilslutning "WC" lukkes med en ½-tommers blindprop.
•
Pas på, at enheden ikke fejlbehæftes, men sørg for, at der kan efterfødes
med vand manuelt.
• Installer mindst én smudsfanger "ST" med en maskevidde på ≤ 0,25 mm tæt
foran efterfødningsmagnetventilen.
–
Træk en kort ledning mellem smudsfangeren "ST" og
efterfødningsmagnetventilen.

Bemærk!
Brug en trykreduktionsventil i efterfødningsledningen "WC", hvis
hviletrykket overskrider 6 bar.

Bemærk!
Installer om nødvendigt Reflex Fillset til efterfødningsledningen "WC" ved
efterfødning fra drikkevandsnettet  4.6 "Valgfrit ekstraudstyr",  398.
•
Reflex-efterfødningssystemer som f.eks. Reflex Fillset er udlagt til
efterfødningsledninger < 1 m³/h.
(bar) DN32 DN40
0
X ---
X ---
--- X
--- ---
DN50
---
---
---
X
