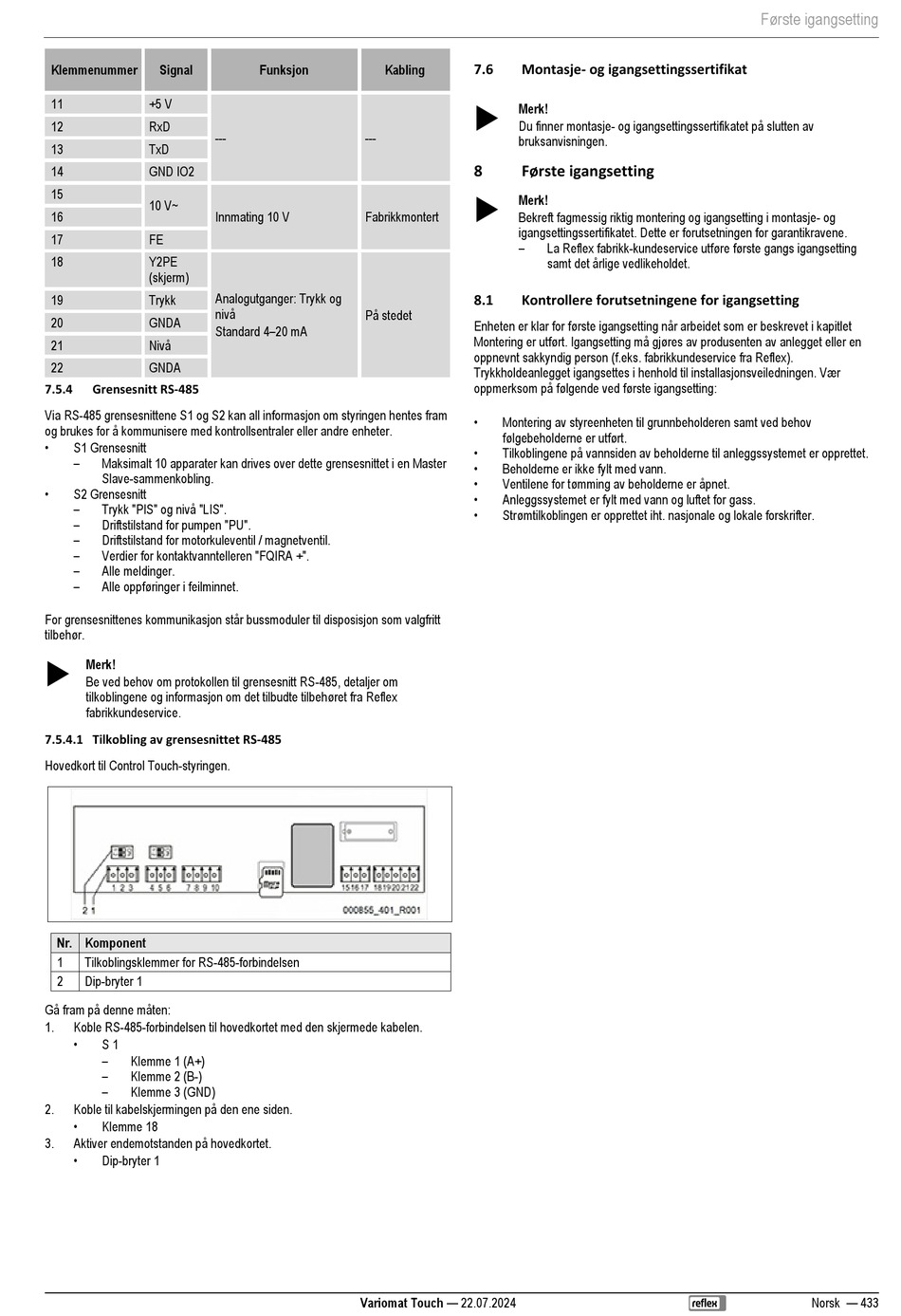

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 433

Klemmenummer Signal
11 +5 V
12 RxD
13 TxD
14 GND IO2
15
10 V~
16
17 FE
18 Y2PE
(skjerm)
19 Trykk
20 GNDA
21 Nivå
22 GNDA
7.5.4 Grensesnitt RS-485
Via RS-485 grensesnittene S1 og S2 kan all informasjon om styringen hentes fram
og brukes for å kommunisere med kontrollsentraler eller andre enheter.
•
S1 Grensesnitt
–
Maksimalt 10 apparater kan drives over dette grensesnittet i en Master
Slave-sammenkobling.
•
S2 Grensesnitt
–
Trykk "PIS" og nivå "LIS".
–
Driftstilstand for pumpen "PU".
–
Driftstilstand for motorkuleventil / magnetventil.
–
Verdier for kontaktvanntelleren "FQIRA +".
–
Alle meldinger.
–
Alle oppføringer i feilminnet.
For grensesnittenes kommunikasjon står bussmoduler til disposisjon som valgfritt
tilbehør.

Merk!
Be ved behov om protokollen til grensesnitt RS-485, detaljer om
tilkoblingene og informasjon om det tilbudte tilbehøret fra Reflex
fabrikkundeservice.
7.5.4.1 Tilkobling av grensesnittet RS-485
Hovedkort til Control Touch-styringen.
Nr. Komponent
1 Tilkoblingsklemmer for RS-485-forbindelsen
2 Dip-bryter 1
Gå fram på denne måten:
1. Koble RS-485-forbindelsen til hovedkortet med den skjermede kabelen.
•
S 1
–
Klemme 1 (A+)
–
Klemme 2 (B-)
–
Klemme 3 (GND)
2. Koble til kabelskjermingen på den ene siden.
•
Klemme 18
3. Aktiver endemotstanden på hovedkortet.
•
Dip-bryter 1
Funksjon Kabling
--- ---
Innmating 10 V Fabrikkmontert
Analogutganger: Trykk og
nivå
På stedet
Standard 4–20 mA
Variomat Touch — 22.07.2024
7.6 Montasje- og igangsettingssertifikat

Merk!
Du finner montasje- og igangsettingssertifikatet på slutten av
bruksanvisningen.
8 Første igangsetting

Merk!
Bekreft fagmessig riktig montering og igangsetting i montasje- og
igangsettingssertifikatet. Dette er forutsetningen for garantikravene.
–
La Reflex fabrikk-kundeservice utføre første gangs igangsetting
samt det årlige vedlikeholdet.
8.1 Kontrollere forutsetningene for igangsetting
Enheten er klar for første igangsetting når arbeidet som er beskrevet i kapitlet
Montering er utført. Igangsetting må gjøres av produsenten av anlegget eller en
oppnevnt sakkyndig person (f.eks. fabrikkundeservice fra Reflex).
Trykkholdeanlegget igangsettes i henhold til installasjonsveiledningen. Vær
oppmerksom på følgende ved første igangsetting:
•
Montering av styreenheten til grunnbeholderen samt ved behov
følgebeholderne er utført.
•
Tilkoblingene på vannsiden av beholderne til anleggssystemet er opprettet.
•
Beholderne er ikke fylt med vann.
•
Ventilene for tømming av beholderne er åpnet.
•
Anleggssystemet er fylt med vann og luftet for gass.
•
Strømtilkoblingen er opprettet iht. nasjonale og lokale forskrifter.
Første igangsetting
Norsk — 433
