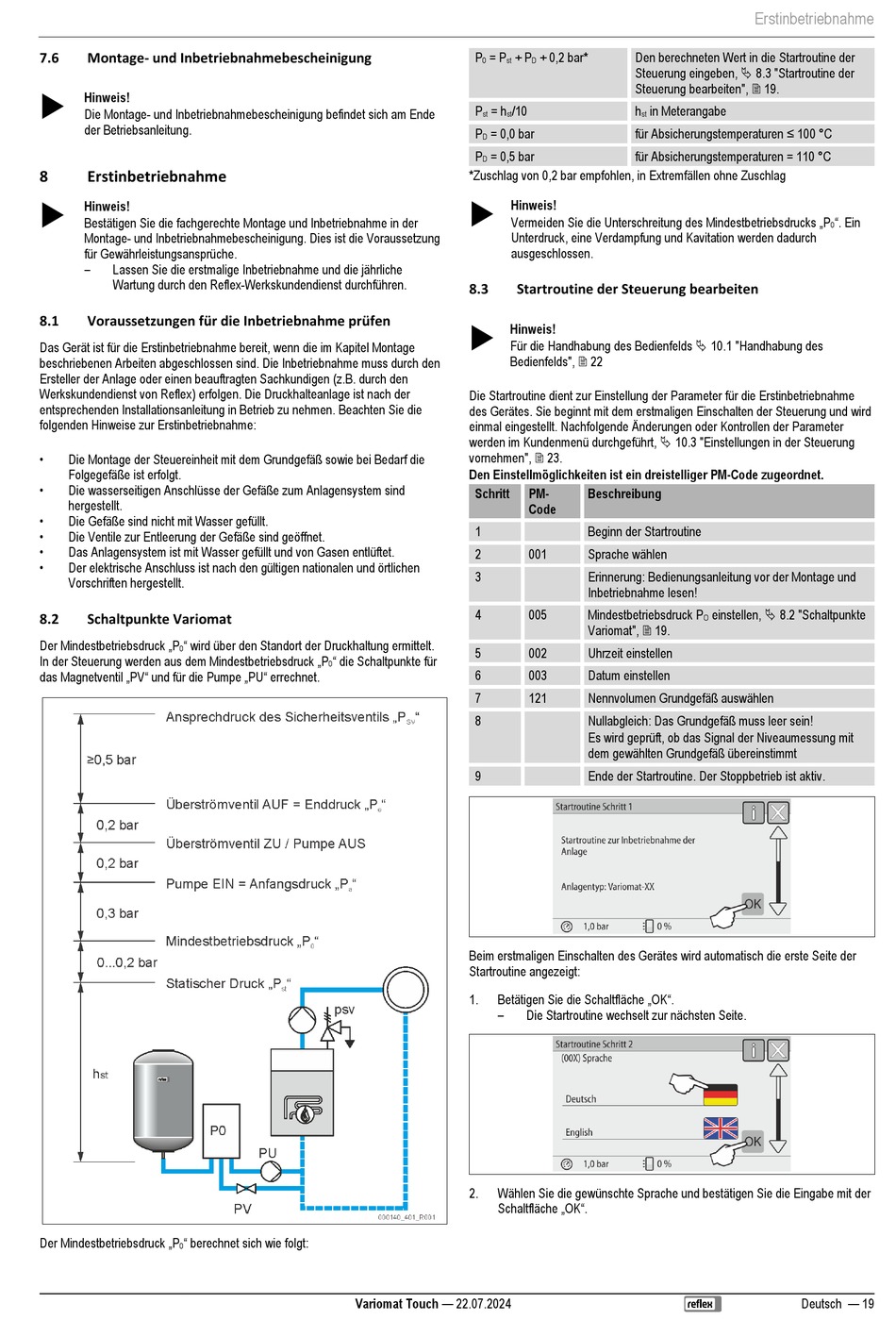

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 19

7.6 Montage- und Inbetriebnahmebescheinigung

Hinweis!
Die Montage- und Inbetriebnahmebescheinigung befindet sich am Ende
der Betriebsanleitung.
8 Erstinbetriebnahme

Hinweis!
Bestätigen Sie die fachgerechte Montage und Inbetriebnahme in der
Montage- und Inbetriebnahmebescheinigung. Dies ist die Voraussetzung
für Gewährleistungsansprüche.
–
Lassen Sie die erstmalige Inbetriebnahme und die jährliche
Wartung durch den Reflex-Werkskundendienst durchführen.
8.1 Voraussetzungen für die Inbetriebnahme prüfen
Das Gerät ist für die Erstinbetriebnahme bereit, wenn die im Kapitel Montage
beschriebenen Arbeiten abgeschlossen sind. Die Inbetriebnahme muss durch den
Ersteller der Anlage oder einen beauftragten Sachkundigen (z.B. durch den
Werkskundendienst von Reflex) erfolgen. Die Druckhalteanlage ist nach der
entsprechenden Installationsanleitung in Betrieb zu nehmen. Beachten Sie die
folgenden Hinweise zur Erstinbetriebnahme:
•
Die Montage der Steuereinheit mit dem Grundgefäß sowie bei Bedarf die
Folgegefäße ist erfolgt.
•
Die wasserseitigen Anschlüsse der Gefäße zum Anlagensystem sind
hergestellt.
•
Die Gefäße sind nicht mit Wasser gefüllt.
•
Die Ventile zur Entleerung der Gefäße sind geöffnet.
•
Das Anlagensystem ist mit Wasser gefüllt und von Gasen entlüftet.
•
Der elektrische Anschluss ist nach den gültigen nationalen und örtlichen
Vorschriften hergestellt.
8.2 Schaltpunkte Variomat
Der Mindestbetriebsdruck „P " wird über den Standort der Druckhaltung ermittelt.
0
In der Steuerung werden aus dem Mindestbetriebsdruck „P
das Magnetventil „PV" und für die Pumpe „PU" errechnet.
Der Mindestbetriebsdruck „P " berechnet sich wie folgt:
0
P = P
0
P = h
st
P = 0,0 bar
D
P = 0,5 bar
D
*Zuschlag von 0,2 bar empfohlen, in Extremfällen ohne Zuschlag

8.3

Die Startroutine dient zur Einstellung der Parameter für die Erstinbetriebnahme
des Gerätes. Sie beginnt mit dem erstmaligen Einschalten der Steuerung und wird
einmal eingestellt. Nachfolgende Änderungen oder Kontrollen der Parameter
werden im Kundenmenü durchgeführt,  10.3 "Einstellungen in der Steuerung
vornehmen",  23.
Den Einstellmöglichkeiten ist ein dreistelliger PM-Code zugeordnet.
Schritt
1
2
3
4
5
" die Schaltpunkte für
0
6
7
8
9
Beim erstmaligen Einschalten des Gerätes wird automatisch die erste Seite der
Startroutine angezeigt:
Betätigen Sie die Schaltfläche „OK".
1.
–
2. Wählen Sie die gewünschte Sprache und bestätigen Sie die Eingabe mit der
Schaltfläche „OK".
Variomat Touch — 22.07.2024
+ P + 0,2 bar* Den berechneten Wert in die Startroutine der
st D
Steuerung eingeben,  8.3 "Startroutine der
Steuerung bearbeiten",  19.
/10 h in Meterangabe
st st
für Absicherungstemperaturen ≤ 100 °C
für Absicherungstemperaturen = 110 °C
Hinweis!
Vermeiden Sie die Unterschreitung des Mindestbetriebsdrucks „P
Unterdruck, eine Verdampfung und Kavitation werden dadurch
ausgeschlossen.
Startroutine der Steuerung bearbeiten
Hinweis!
Für die Handhabung des Bedienfelds  10.1 "Handhabung des
Bedienfelds",  22
PM- Beschreibung
Code
Beginn der Startroutine
001 Sprache wählen
Erinnerung: Bedienungsanleitung vor der Montage und
Inbetriebnahme lesen!
Mindestbetriebsdruck P
005
Variomat",  19.
002 Uhrzeit einstellen
003 Datum einstellen
121 Nennvolumen Grundgefäß auswählen
Nullabgleich: Das Grundgefäß muss leer sein!
Es wird geprüft, ob das Signal der Niveaumessung mit
dem gewählten Grundgefäß übereinstimmt
Ende der Startroutine. Der Stoppbetrieb ist aktiv.
Die Startroutine wechselt zur nächsten Seite.
Erstinbetriebnahme
". Ein
0
einstellen,  8.2 "Schaltpunkte
O
Deutsch — 19
