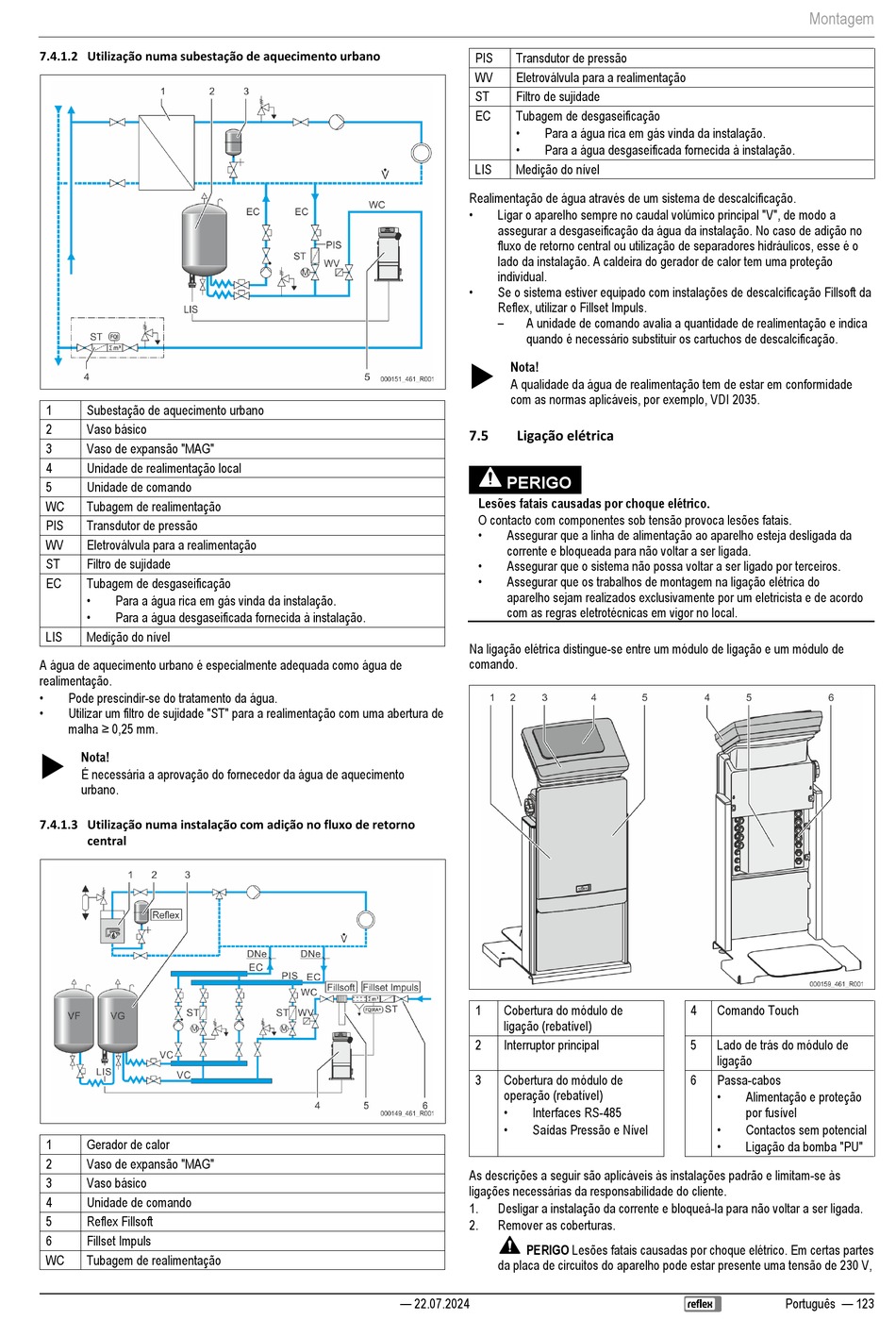

7.4.1.2 Utilização numa subestação de aquecimento urbano
1 Subestação de aquecimento urbano
2 Vaso básico
3 Vaso de expansão "MAG"
4 Unidade de realimentação local
5 Unidade de comando
WC Tubagem de realimentação
PIS Transdutor de pressão
WV Eletroválvula para a realimentação
ST Filtro de sujidade
EC Tubagem de desgaseificação
•
Para a água rica em gás vinda da instalação.
•
Para a água desgaseificada fornecida à instalação.
LIS Medição do nível
A água de aquecimento urbano é especialmente adequada como água de
realimentação.
•
Pode prescindir-se do tratamento da água.
•
Utilizar um filtro de sujidade "ST" para a realimentação com uma abertura de
malha ≥ 0,25 mm.

Nota!
É necessária a aprovação do fornecedor da água de aquecimento
urbano.
7.4.1.3 Utilização numa instalação com adição no fluxo de retorno
central
1 Gerador de calor
2 Vaso de expansão "MAG"
3 Vaso básico
4 Unidade de comando
5 Reflex Fillsoft
6 Fillset Impuls
WC Tubagem de realimentação
PIS Transdutor de pressão
WV Eletroválvula para a realimentação
ST Filtro de sujidade
EC Tubagem de desgaseificação
•
Para a água rica em gás vinda da instalação.
•
Para a água desgaseificada fornecida à instalação.
LIS Medição do nível
Realimentação de água através de um sistema de descalcificação.
•
Ligar o aparelho sempre no caudal volúmico principal "V", de modo a
assegurar a desgaseificação da água da instalação. No caso de adição no
fluxo de retorno central ou utilização de separadores hidráulicos, esse é o
lado da instalação. A caldeira do gerador de calor tem uma proteção
individual.
•
Se o sistema estiver equipado com instalações de descalcificação Fillsoft da
Reflex, utilizar o Fillset Impuls.
–
A unidade de comando avalia a quantidade de realimentação e indica
quando é necessário substituir os cartuchos de descalcificação.

Nota!
A qualidade da água de realimentação tem de estar em conformidade
com as normas aplicáveis, por exemplo, VDI 2035.
7.5 Ligação elétrica
PERIGO
Lesões fatais causadas por choque elétrico.
O contacto com componentes sob tensão provoca lesões fatais.
•
Assegurar que a linha de alimentação ao aparelho esteja desligada da
corrente e bloqueada para não voltar a ser ligada.
•
Assegurar que o sistema não possa voltar a ser ligado por terceiros.
•
Assegurar que os trabalhos de montagem na ligação elétrica do
aparelho sejam realizados exclusivamente por um eletricista e de acordo
com as regras eletrotécnicas em vigor no local.
Na ligação elétrica distingue-se entre um módulo de ligação e um módulo de
comando.
1 Cobertura do módulo de
ligação (rebatível)
2 Interruptor principal
3 Cobertura do módulo de
operação (rebatível)
•
Interfaces RS-485
•
Saídas Pressão e Nível
As descrições a seguir são aplicáveis às instalações padrão e limitam-se às
ligações necessárias da responsabilidade do cliente.
1. Desligar a instalação da corrente e bloqueá-la para não voltar a ser ligada.
2. Remover as coberturas.
PERIGO Lesões fatais causadas por choque elétrico. Em certas partes
da placa de circuitos do aparelho pode estar presente uma tensão de 230 V,
— 22.07.2024
Montagem
4 Comando Touch
5 Lado de trás do módulo de
ligação
6 Passa-cabos
•
Alimentação e proteção
por fusível
•
Contactos sem potencial
•
Ligação da bomba "PU"
Português — 123
