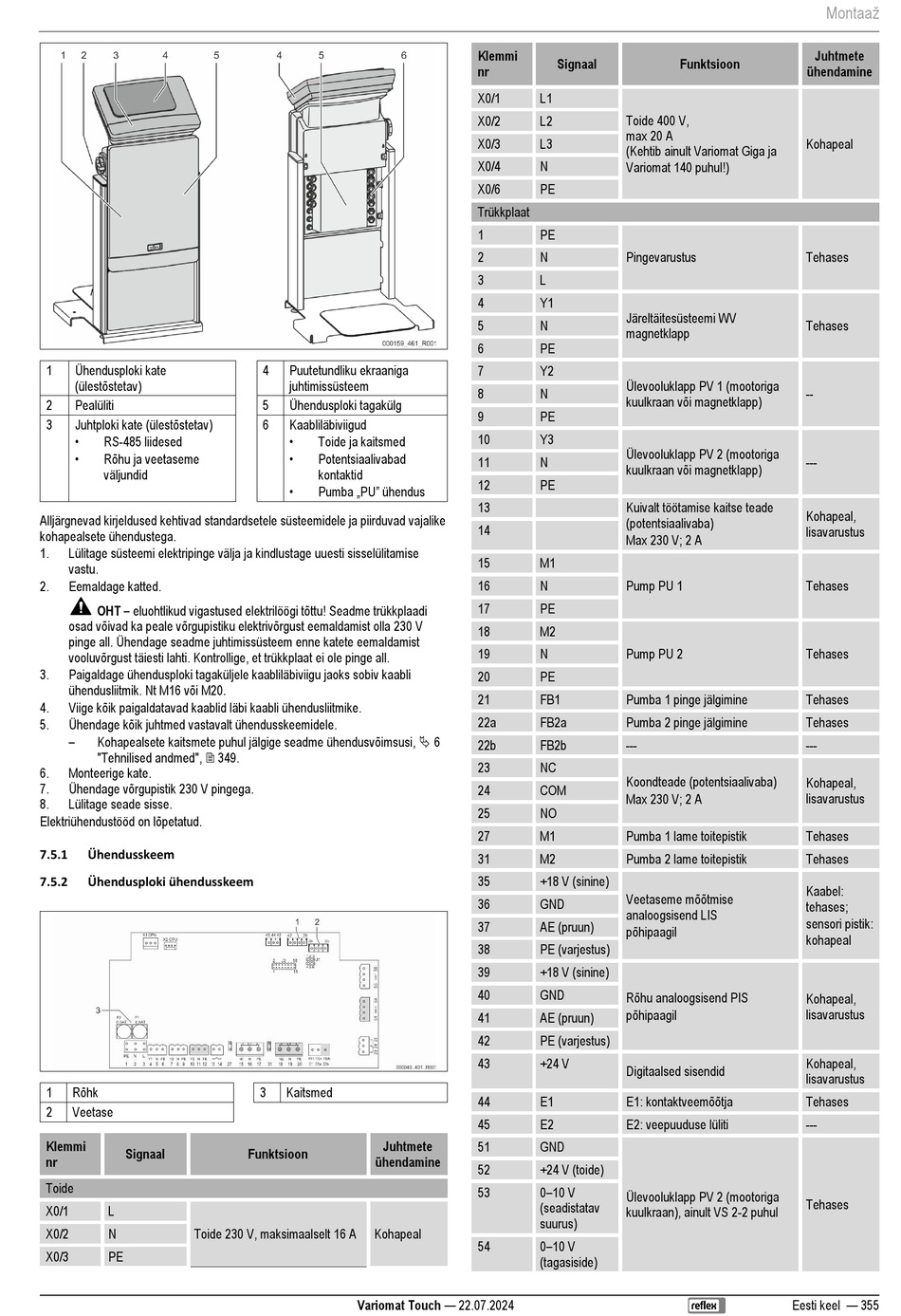

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 355

1 Ühendusploki kate
(ülestõstetav)
2 Pealüliti
3 Juhtploki kate (ülestõstetav)
•
RS-485 liidesed
•
Rõhu ja veetaseme
väljundid
Alljärgnevad kirjeldused kehtivad standardsetele süsteemidele ja piirduvad vajalike
kohapealsete ühendustega.
1. Lülitage süsteemi elektripinge välja ja kindlustage uuesti sisselülitamise
vastu.
2. Eemaldage katted.
OHT – eluohtlikud vigastused elektrilöögi tõttu! Seadme trükkplaadi
osad võivad ka peale võrgupistiku elektrivõrgust eemaldamist olla 230 V
pinge all. Ühendage seadme juhtimissüsteem enne katete eemaldamist
vooluvõrgust täiesti lahti. Kontrollige, et trükkplaat ei ole pinge all.
3. Paigaldage ühendusploki tagaküljele kaabliläbiviigu jaoks sobiv kaabli
ühendusliitmik. Nt M16 või M20.
4. Viige kõik paigaldatavad kaablid läbi kaabli ühendusliitmike.
5. Ühendage kõik juhtmed vastavalt ühendusskeemidele.
–
Kohapealsete kaitsmete puhul jälgige seadme ühendusvõimsusi,  6
"Tehnilised andmed",  349.
6. Monteerige kate.
7. Ühendage võrgupistik 230 V pingega.
8. Lülitage seade sisse.
Elektriühendustööd on lõpetatud.
7.5.1 Ühendusskeem
7.5.2 Ühendusploki ühendusskeem
1 Rõhk
2 Veetase
Klemmi
Signaal
nr
Toide
X0/1 L
X0/2 N Toide 230 V, maksimaalselt 16 A
X0/3 PE
4 Puutetundliku ekraaniga
juhtimissüsteem
5 Ühendusploki tagakülg
6 Kaabliläbiviigud
•
Toide ja kaitsmed
•
Potentsiaalivabad
kontaktid
• Pumba „PU" ühendus
3 Kaitsmed
Juhtmete
Funktsioon
ühendamine
Kohapeal
Variomat Touch — 22.07.2024
Klemmi
Signaal
nr
X0/1 L1
Toide 400 V,
X0/2 L2
max 20 A
X0/3 L3
(Kehtib ainult Variomat Giga ja
X0/4 N
Variomat 140 puhul!)
X0/6 PE
Trükkplaat
1 PE
2 N Pingevarustus
3 L
4 Y1
Järeltäitesüsteemi WV
5 N
magnetklapp
6 PE
7 Y2
Ülevooluklapp PV 1 (mootoriga
8 N
kuulkraan või magnetklapp)
9 PE
10 Y3
Ülevooluklapp PV 2 (mootoriga
11 N
kuulkraan või magnetklapp)
12 PE
Kuivalt töötamise kaitse teade
13
(potentsiaalivaba)
14
Max 230 V; 2 A
15 M1
16 N Pump PU 1
17 PE
18 M2
19 N Pump PU 2
20 PE
21 FB1 Pumba 1 pinge jälgimine
22a FB2a Pumba 2 pinge jälgimine
22b FB2b ---
23 NC
Koondteade (potentsiaalivaba)
24 COM
Max 230 V; 2 A
25 NO
27 M1 Pumba 1 lame toitepistik
31 M2 Pumba 2 lame toitepistik
35 +18 V (sinine)
Veetaseme mõõtmise
36 GND
analoogsisend LIS
37 AE (pruun)
põhipaagil
38 PE (varjestus)
39 +18 V (sinine)
40 GND
Rõhu analoogsisend PIS
põhipaagil
41 AE (pruun)
42 PE (varjestus)
43 +24 V
Digitaalsed sisendid
44 E1 E1: kontaktveemõõtja
45 E2 E2: veepuuduse lüliti
51 GND
52 +24 V (toide)
53 0–10 V
Ülevooluklapp PV 2 (mootoriga
(seadistatav
kuulkraan), ainult VS 2-2 puhul
suurus)
54 0–10 V
(tagasiside)
Montaaž
Juhtmete
Funktsioon
ühendamine
Kohapeal
Tehases
Tehases
--
---
Kohapeal,
lisavarustus
Tehases
Tehases
Tehases
Tehases
---
Kohapeal,
lisavarustus
Tehases
Tehases
Kaabel:
tehases;
sensori pistik:
kohapeal
Kohapeal,
lisavarustus
Kohapeal,
lisavarustus
Tehases
---
Tehases
Eesti keel — 355
