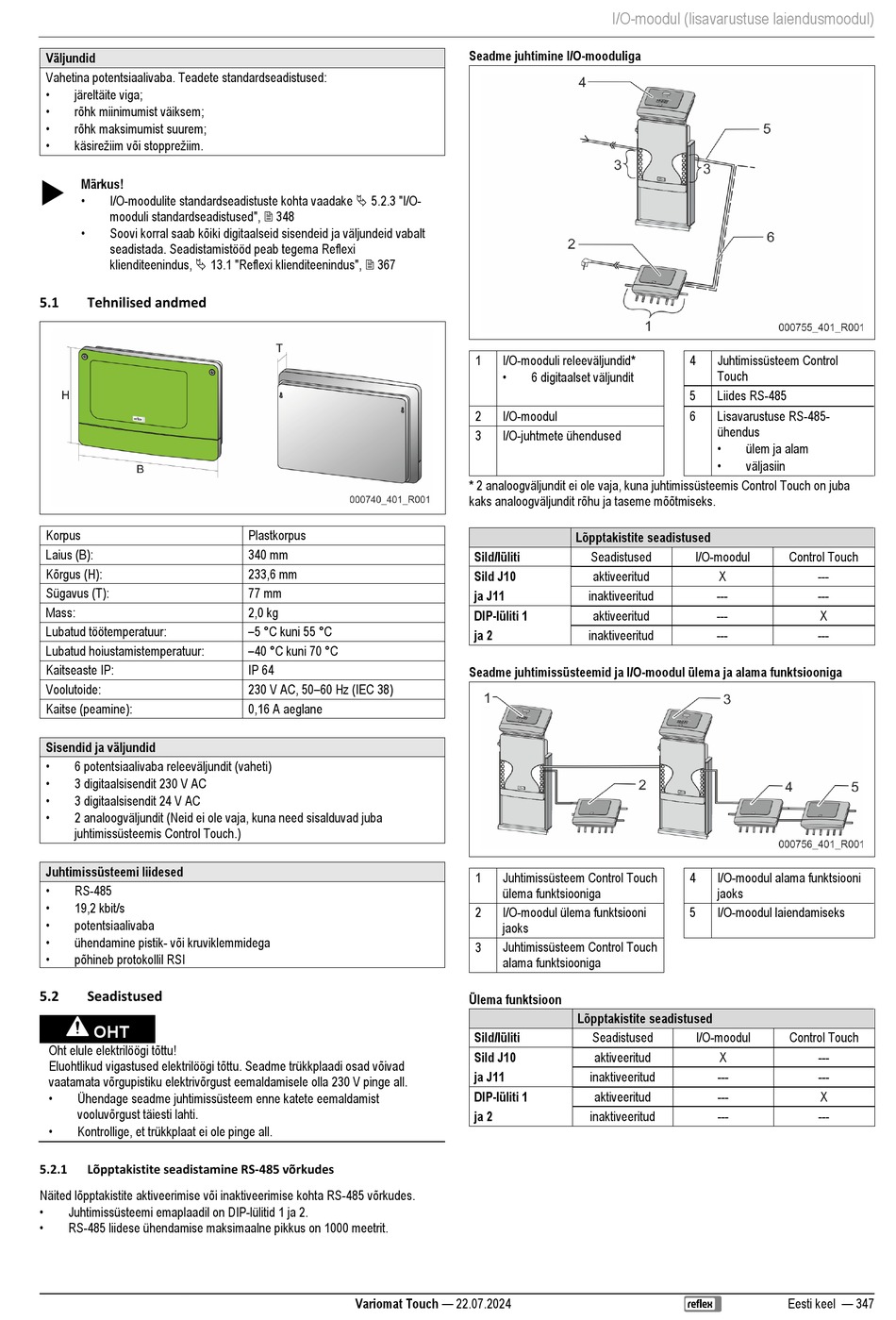

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 347

Väljundid
Vahetina potentsiaalivaba. Teadete standardseadistused:
•
järeltäite viga;
•
rõhk miinimumist väiksem;
•
rõhk maksimumist suurem;
• käsirežiim või stopprežiim.

Märkus!
•
I/O-moodulite standardseadistuste kohta vaadake  5.2.3 "I/O-
mooduli standardseadistused",  348
•
Soovi korral saab kõiki digitaalseid sisendeid ja väljundeid vabalt
seadistada. Seadistamistööd peab tegema Reflexi
klienditeenindus,  13.1 "Reflexi klienditeenindus",  367
5.1 Tehnilised andmed
Korpus
Laius (B):
Kõrgus (H):
Sügavus (T):
Mass:
Lubatud töötemperatuur:
Lubatud hoiustamistemperatuur:
Kaitseaste IP:
Voolutoide:
Kaitse (peamine):
Sisendid ja väljundid
•
6 potentsiaalivaba releeväljundit (vaheti)
•
3 digitaalsisendit 230 V AC
•
3 digitaalsisendit 24 V AC
•
2 analoogväljundit (Neid ei ole vaja, kuna need sisalduvad juba
juhtimissüsteemis Control Touch.)
Juhtimissüsteemi liidesed
•
RS-485
•
19,2 kbit/s
•
potentsiaalivaba
•
ühendamine pistik- või kruviklemmidega
•
põhineb protokollil RSI
5.2 Seadistused
OHT
Oht elule elektrilöögi tõttu!
Eluohtlikud vigastused elektrilöögi tõttu. Seadme trükkplaadi osad võivad
vaatamata võrgupistiku elektrivõrgust eemaldamisele olla 230 V pinge all.
•
Ühendage seadme juhtimissüsteem enne katete eemaldamist
vooluvõrgust täiesti lahti.
•
Kontrollige, et trükkplaat ei ole pinge all.
5.2.1 Lõpptakistite seadistamine RS-485 võrkudes
Näited lõpptakistite aktiveerimise või inaktiveerimise kohta RS-485 võrkudes.
•
Juhtimissüsteemi emaplaadil on DIP-lülitid 1 ja 2.
•
RS-485 liidese ühendamise maksimaalne pikkus on 1000 meetrit.
Plastkorpus
340 mm
233,6 mm
77 mm
2,0 kg
–5 °C kuni 55 °C
–40 °C kuni 70 °C
IP 64
230 V AC, 50–60 Hz (IEC 38)
0,16 A aeglane
Variomat Touch — 22.07.2024
I/O-moodul (lisavarustuse laiendusmoodul)
Seadme juhtimine I/O-mooduliga
1 I/O-mooduli releeväljundid*
•
6 digitaalset väljundit
2 I/O-moodul
3 I/O-juhtmete ühendused
* 2 analoogväljundit ei ole vaja, kuna juhtimissüsteemis Control Touch on juba
kaks analoogväljundit rõhu ja taseme mõõtmiseks.
Lõpptakistite seadistused
Sild/lüliti Seadistused
Sild J10 aktiveeritud
ja J11
inaktiveeritud
DIP-lüliti 1 aktiveeritud
ja 2 inaktiveeritud
Seadme juhtimissüsteemid ja I/O-moodul ülema ja alama funktsiooniga
1 Juhtimissüsteem Control Touch
ülema funktsiooniga
2 I/O-moodul ülema funktsiooni
jaoks
Juhtimissüsteem Control Touch
3
alama funktsiooniga
Ülema funktsioon
Lõpptakistite seadistused
Sild/lüliti Seadistused
Sild J10 aktiveeritud
ja J11 inaktiveeritud
DIP-lüliti 1 aktiveeritud
ja 2
inaktiveeritud
4 Juhtimissüsteem Control
Touch
5 Liides RS-485
6 Lisavarustuse RS-485-
ühendus
•
ülem ja alam
•
väljasiin
I/O-moodul Control Touch
X ---
--- ---
--- X
--- ---
4 I/O-moodul alama funktsiooni
jaoks
5 I/O-moodul laiendamiseks
I/O-moodul Control Touch
X ---
--- ---
--- X
--- ---
