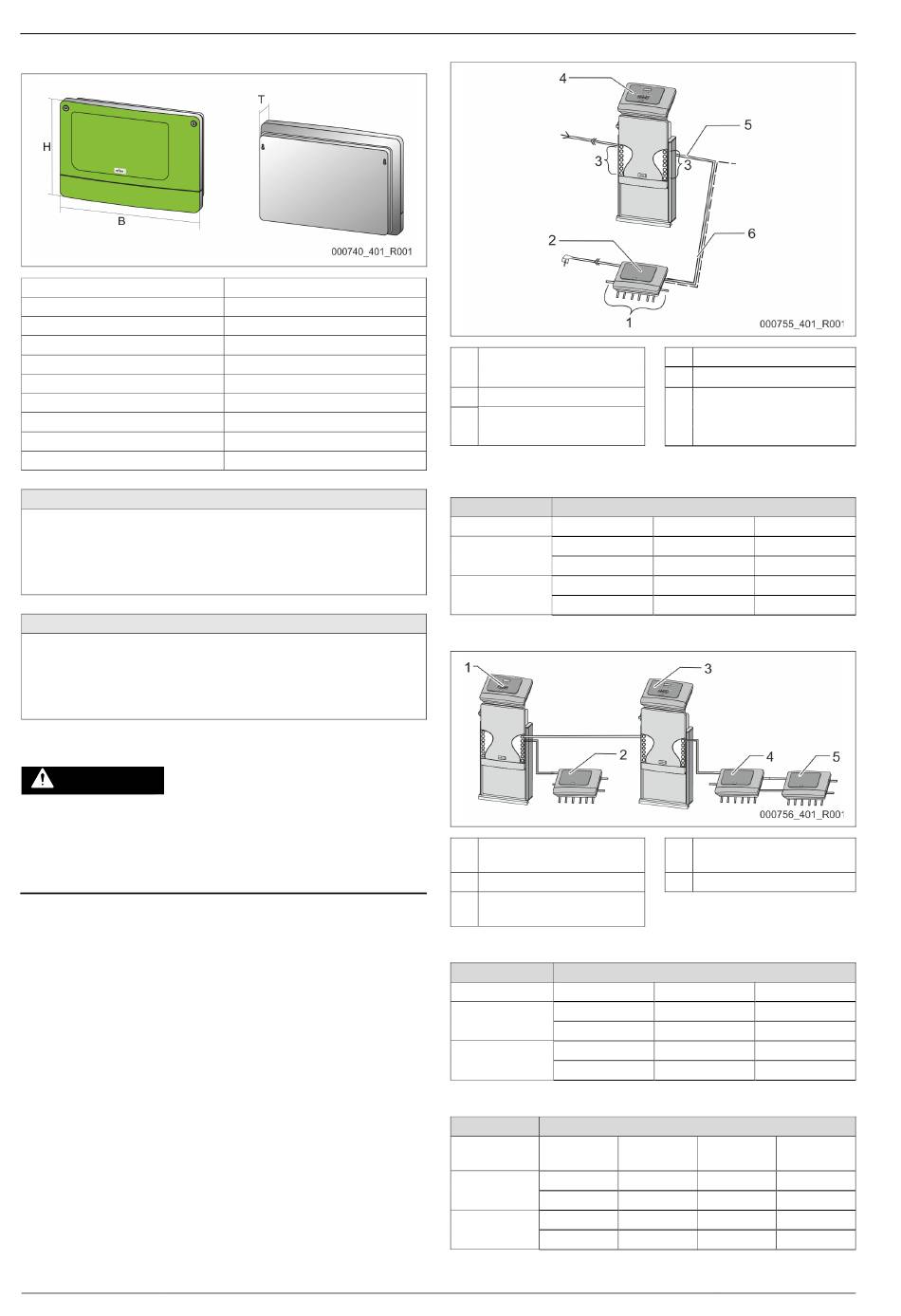

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 244

Modul I/O (volitelný rozšiřovací modul)
5.1 Technické údaje
Skříň
Šířka (š):
Výška (v):
Hloubka (h):
Hmotnost:
Přípustná provozní teplota:
Přípustná teplota skladování:
Třída krytí IP:
Zdroj napájení:
Pojistka (primární):
Vstupy/výstupy
• 6 bezpotenciálových výstupů relé (přepínačů)
•
3 digitální vstupy 230 V AC
•
3 digitální vstupy 24 V AC
• 2 analogové výstupy (Nejsou třeba, protože jsou již zahrnuty v řízení
Control Touch.)
Rozhraní k řízení
•
RS-485
•
19,2 kBit/s
•
Bez potenciálu
• Zapojení přes zásuvné nebo šroubovací svorky
•
Protokol podle RSI
5.2 Nastavení
NEBEZPEČÍ
Smrtelné nebezpečí v důsledku zasažení elektrickým proudem!
Životu nebezpečná poranění způsobená zásahem elektrického proudu. Na
částech desky přístroje může být i přes vytažení síťové zástrčky ze zdroje
napájení 230 V.
• Před sejmutím krytů odpojte řízení přístroje zcela od zdroje napájení.
• Zkontroluje, zda je deska bez napětí.
Nastavení zakončovacích odporů v sítích RS-485
5.2.1
Příklady aktivace nebo deaktivace zakončovacích odporů v sítích RS-485.
• Na základové desce řízení najdete spínače DIP 1 a 2.
• Maximální délka 1 000 metrů pro spojení RS-485
244 — Česky
Plastová skříň
340 mm
233,6 mm
77 mm
2,0 kg
–5 °C až +55 °C
–40 °C až +70 °C
IP 64
230 V AC, 50–60 Hz (IEC 38)
0,16 A setrvačná
Variomat Touch — 22.07.2024
Řídicí jednotka zařízení s I/O modulem
1 Výstupy relé s I/O modulem*
• 6 digitálních výstupů
2 I/O modul
Přípojky vedení I/O
3
* 2 analogové výstupy nejsou třeba, protože v řízení Control Touch jsou již
obsaženy dva analogové výstupy pro měření tlaku a hladiny.
Nastavení zakončovacích odporů
Jumper/spínač
Nastavení
Jumper J10 aktivován
a J11 deaktivován
Spínač DIP 1
aktivován
a 2 deaktivován
Řídicí jednotky a I/O modul ve funkci Master- Slave
Řídicí jednotka Control Touch
1
ve funkci Master
2 I/O modul pro funkci Master
Řídicí jednotka Control Touch
3
ve funkci Slave
Funkce Master
Nastavení zakončovacích odporů
Jumper/spínač
Nastavení
Jumper J10 aktivován
a J11 deaktivován
Spínač DIP 1
aktivován
a 2 deaktivován
Funkce Slave
Nastavení zakončovacích odporů
Jumper/spínač
Nastavení
Jumper J10 aktivován
a J11 deaktivován
Spínač DIP 1
aktivován
a 2
deaktivován
Řídicí jednotka Control Touch
4
5 Spojení RS-485
6 Volitelné spojení RS-485
•
Master - Slave
• Průmyslová sběrnice
I/O modul Control Touch
X ---
--- ---
--- X
--- ---
4 I/O modul pro funkci Slave
I/O modul k rozšíření
5
I/O modul Control Touch
X ---
--- ---
--- X
--- ---
I/O modul
I/O modul Control Touch
k rozšíření
--- X
X ---
--- ---
--- ---
---
---
X
---
