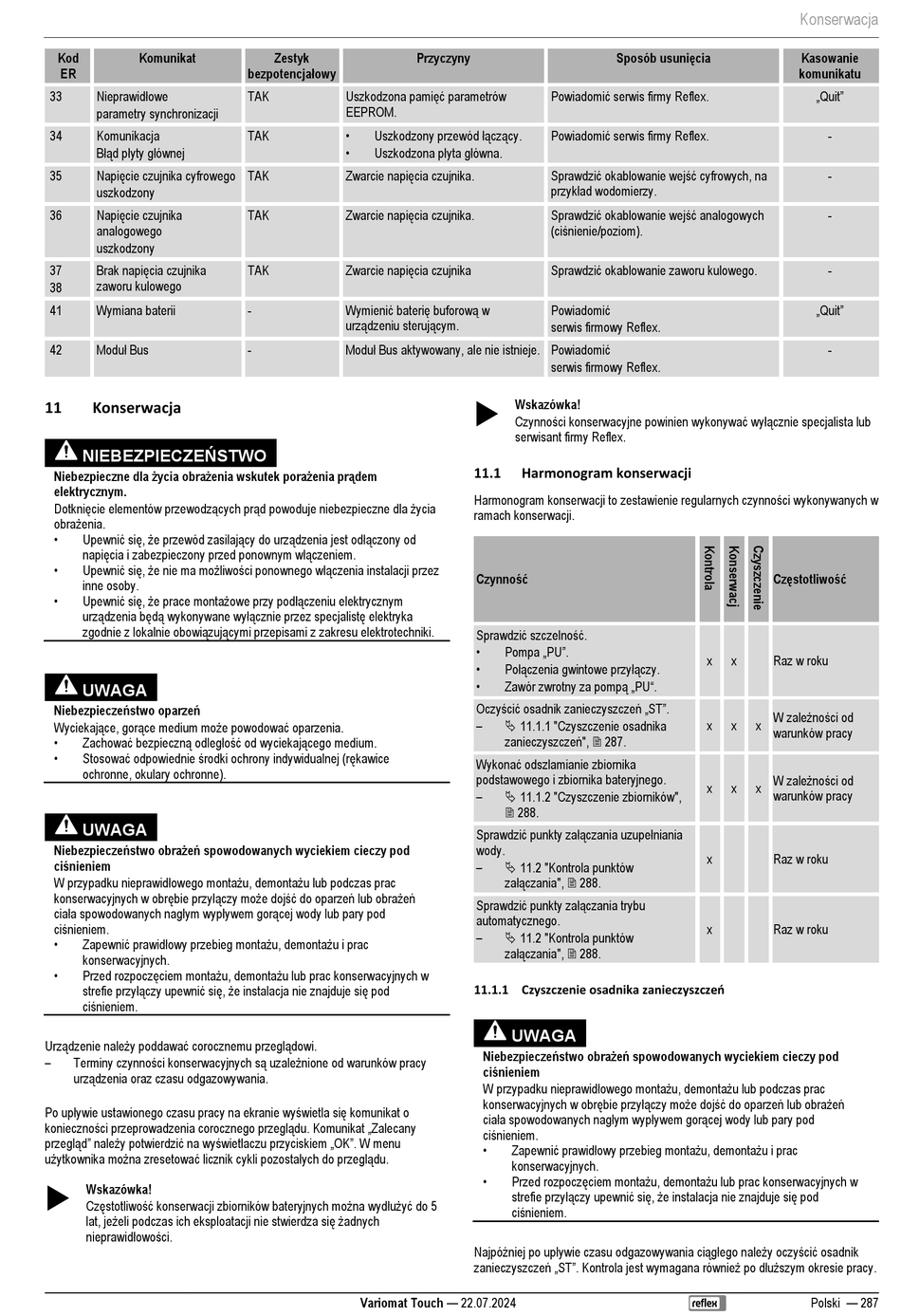

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 287

Kod Komunikat
ER
Nieprawidłowe
33
parametry synchronizacji
34 Komunikacja
Błąd płyty głównej
Napięcie czujnika cyfrowego
35
uszkodzony
Napięcie czujnika
36
analogowego
uszkodzony
Brak napięcia czujnika
37
zaworu kulowego
38
41 Wymiana baterii
Moduł Bus
42
11 Konserwacja
NIEBEZPIECZEŃSTWO
Niebezpieczne dla życia obrażenia wskutek porażenia prądem
elektrycznym.
Dotknięcie elementów przewodzących prąd powoduje niebezpieczne dla życia
obrażenia.
• Upewnić się, że przewód zasilający do urządzenia jest odłączony od
napięcia i zabezpieczony przed ponownym włączeniem.
• Upewnić się, że nie ma możliwości ponownego włączenia instalacji przez
inne osoby.
• Upewnić się, że prace montażowe przy podłączeniu elektrycznym
urządzenia będą wykonywane wyłącznie przez specjalistę elektryka
zgodnie z lokalnie obowiązującymi przepisami z zakresu elektrotechniki.
UWAGA
Niebezpieczeństwo oparzeń
Wyciekające, gorące medium może powodować oparzenia.
• Zachować bezpieczną odległość od wyciekającego medium.
• Stosować odpowiednie środki ochrony indywidualnej (rękawice
ochronne, okulary ochronne).
UWAGA
Niebezpieczeństwo obrażeń spowodowanych wyciekiem cieczy pod
ciśnieniem
W przypadku nieprawidłowego montażu, demontażu lub podczas prac
konserwacyjnych w obrębie przyłączy może dojść do oparzeń lub obrażeń
ciała spowodowanych nagłym wypływem gorącej wody lub pary pod
ciśnieniem.
• Zapewnić prawidłowy przebieg montażu, demontażu i prac
konserwacyjnych.
• Przed rozpoczęciem montażu, demontażu lub prac konserwacyjnych w
strefie przyłączy upewnić się, że instalacja nie znajduje się pod
ciśnieniem.
Urządzenie należy poddawać corocznemu przeglądowi.
– Terminy czynności konserwacyjnych są uzależnione od warunków pracy
urządzenia oraz czasu odgazowywania.
Po upływie ustawionego czasu pracy na ekranie wyświetla się komunikat o
konieczności przeprowadzenia corocznego przeglądu. Komunikat „Zalecany
przegląd" należy potwierdzić na wyświetlaczu przyciskiem „OK". W menu
użytkownika można zresetować licznik cykli pozostałych do przeglądu.

Wskazówka!
Częstotliwość konserwacji zbiorników bateryjnych można wydłużyć do 5
lat, jeżeli podczas ich eksploatacji nie stwierdza się żadnych
nieprawidłowości.
Zestyk Przyczyny
bezpotencjałowy
Uszkodzona pamięć parametrów
TAK
EEPROM.
• Uszkodzony przewód łączący.
TAK
• Uszkodzona płyta główna.
Zwarcie napięcia czujnika.
TAK
Zwarcie napięcia czujnika.
TAK
Zwarcie napięcia czujnika
TAK
Wymienić baterię buforową w
-
urządzeniu sterującym.
Moduł Bus aktywowany, ale nie istnieje. Powiadomić
-
Variomat Touch — 22.07.2024
Sposób usunięcia
Powiadomić serwis firmy Reflex.
Powiadomić serwis firmy Reflex.
Sprawdzić okablowanie wejść cyfrowych, na
przykład wodomierzy.
Sprawdzić okablowanie wejść analogowych
(ciśnienie/poziom).
Sprawdzić okablowanie zaworu kulowego.
Powiadomić
serwis firmowy Reflex.
serwis firmowy Reflex.

Wskazówka!
Czynności konserwacyjne powinien wykonywać wyłącznie specjalista lub
serwisant firmy Reflex.
11.1 Harmonogram konserwacji
Harmonogram konserwacji to zestawienie regularnych czynności wykonywanych w
ramach konserwacji.
Czynność
Sprawdzić szczelność.
• Pompa „PU".
• Połączenia gwintowe przyłączy.
• Zawór zwrotny za pompą „PU".
Oczyścić osadnik zanieczyszczeń „ST".
–
 11.1.1 "Czyszczenie osadnika
zanieczyszczeń",  287.
Wykonać odszlamianie zbiornika
podstawowego i zbiornika bateryjnego.
–
 11.1.2 "Czyszczenie zbiorników",
 288.
Sprawdzić punkty załączania uzupełniania
wody.
–
 11.2 "Kontrola punktów
załączania",  288.
Sprawdzić punkty załączania trybu
automatycznego.
–
 11.2 "Kontrola punktów
załączania",  288.
11.1.1 Czyszczenie osadnika zanieczyszczeń
UWAGA
Niebezpieczeństwo obrażeń spowodowanych wyciekiem cieczy pod
ciśnieniem
W przypadku nieprawidłowego montażu, demontażu lub podczas prac
konserwacyjnych w obrębie przyłączy może dojść do oparzeń lub obrażeń
ciała spowodowanych nagłym wypływem gorącej wody lub pary pod
ciśnieniem.
• Zapewnić prawidłowy przebieg montażu, demontażu i prac
konserwacyjnych.
• Przed rozpoczęciem montażu, demontażu lub prac konserwacyjnych w
strefie przyłączy upewnić się, że instalacja nie znajduje się pod
ciśnieniem.
Najpóźniej po upływie czasu odgazowywania ciągłego należy oczyścić osadnik
zanieczyszczeń „ST". Kontrola jest wymagana również po dłuższym okresie pracy.
Konserwacja
Kasowanie
komunikatu
„Quit"
-
-
-
-
„Quit"
-
Częstotliwość
x x Raz w roku
W zależności od
x x x
warunków pracy
W zależności od
x x x
warunków pracy
x Raz w roku
x Raz w roku
Polski — 287
