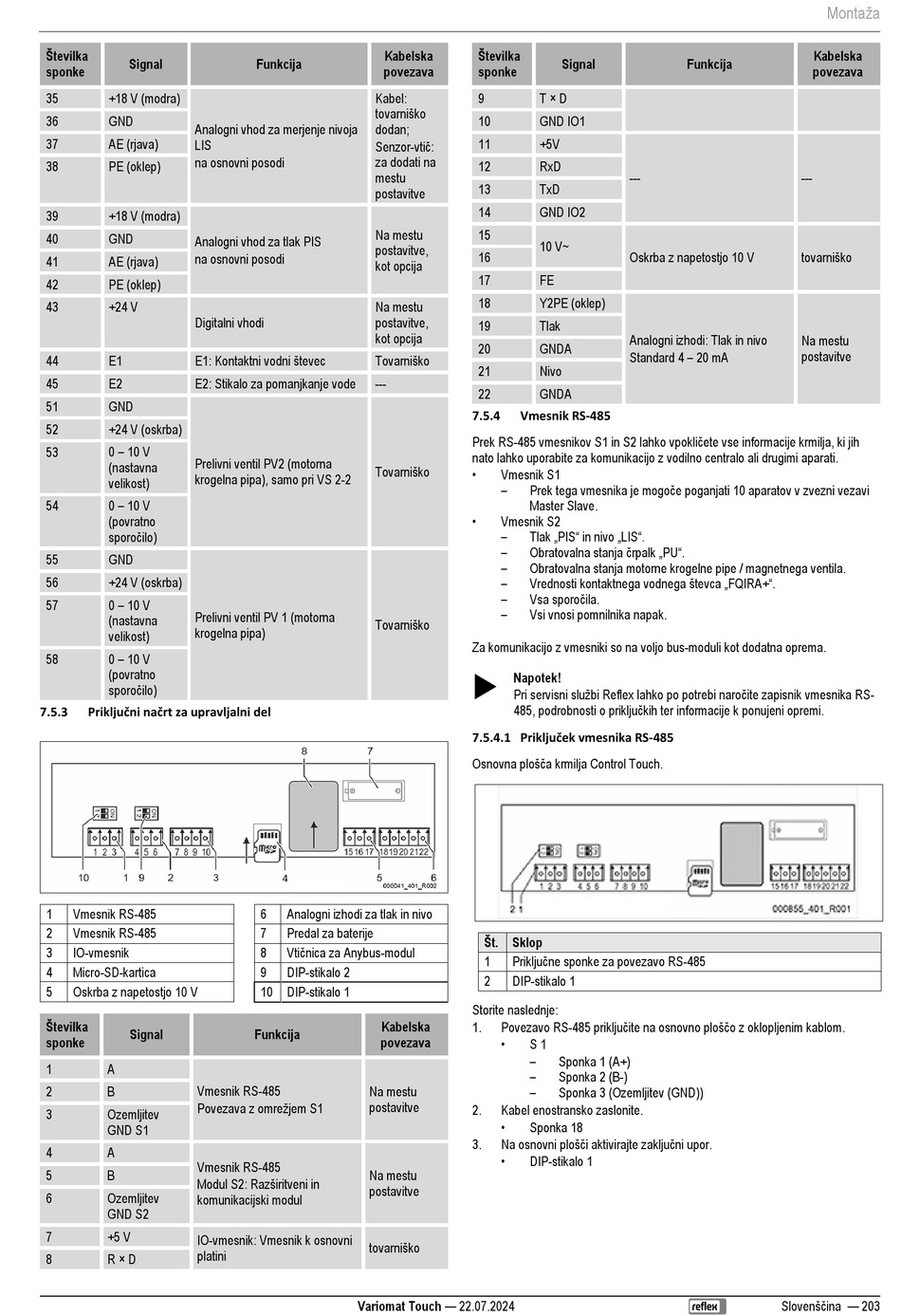

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 203

Številka
Signal
sponke
35 +18 V (modra)
36 GND
Analogni vhod za merjenje nivoja
37 AE (rjava)
LIS
na osnovni posodi
38 PE (oklep)
39 +18 V (modra)
40 GND
Analogni vhod za tlak PIS
na osnovni posodi
41 AE (rjava)
42 PE (oklep)
43 +24 V
Digitalni vhodi
E1: Kontaktni vodni števec
44 E1
45 E2 E2: Stikalo za pomanjkanje vode
51 GND
52 +24 V (oskrba)
0 – 10 V
53
Prelivni ventil PV2 (motorna
(nastavna
krogelna pipa), samo pri VS 2-2
velikost)
0 – 10 V
54
(povratno
sporočilo)
55 GND
56 +24 V (oskrba)
0 – 10 V
57
Prelivni ventil PV 1 (motorna
(nastavna
krogelna pipa)
velikost)
0 – 10 V
58
(povratno
sporočilo)
Priključni načrt za upravljalni del
7.5.3
1 Vmesnik RS-485
2 Vmesnik RS-485
3 IO-vmesnik
4 Micro-SD-kartica
5 Oskrba z napetostjo 10 V
Številka
Signal
sponke
1 A
Vmesnik RS-485
2 B
Povezava z omrežjem S1
3 Ozemljitev
GND S1
4 A
Vmesnik RS-485
5 B
Modul S2: Razširitveni in
6 Ozemljitev
komunikacijski modul
GND S2
7 +5 V
IO-vmesnik: Vmesnik k osnovni
platini
8 R × D
Kabelska
Funkcija
povezava
Kabel:
tovarniško
dodan;
Senzor-vtič:
za dodati na
mestu
postavitve
Na mestu
postavitve,
kot opcija
Na mestu
postavitve,
kot opcija
Tovarniško
---
Tovarniško
Tovarniško
6 Analogni izhodi za tlak in nivo
7 Predal za baterije
Vtičnica za Anybus-modul
8
9 DIP-stikalo 2
10 DIP-stikalo 1
Kabelska
Funkcija
povezava
Na mestu
postavitve
Na mestu
postavitve
tovarniško
Variomat Touch — 22.07.2024
Številka
Signal
sponke
9 T × D
10 GND IO1
11 +5V
12 RxD
---
13 TxD
14 GND IO2
15
10 V~
16 Oskrba z napetostjo 10 V
17 FE
18 Y2PE (oklep)
19 Tlak
Analogni izhodi: Tlak in nivo
20 GNDA
Standard 4 – 20 mA
21 Nivo
22 GNDA
7.5.4 Vmesnik RS-485
Prek RS-485 vmesnikov S1 in S2 lahko vpokličete vse informacije krmilja, ki jih
nato lahko uporabite za komunikacijo z vodilno centralo ali drugimi aparati.
•
Vmesnik S1
– Prek tega vmesnika je mogoče poganjati 10 aparatov v zvezni vezavi
Master Slave.
•
Vmesnik S2
– Tlak „PIS" in nivo „LIS".
– Obratovalna stanja črpalk „PU".
–
Obratovalna stanja motorne krogelne pipe / magnetnega ventila.
– Vrednosti kontaktnega vodnega števca „FQIRA+".
– Vsa sporočila.
–
Vsi vnosi pomnilnika napak.
Za komunikacijo z vmesniki so na voljo bus-moduli kot dodatna oprema.

Napotek!
Pri servisni službi Reflex lahko po potrebi naročite zapisnik vmesnika RS-
485, podrobnosti o priključkih ter informacije k ponujeni opremi.
7.5.4.1 Priključek vmesnika RS-485
Osnovna plošča krmilja Control Touch.
Št. Sklop
Priključne sponke za povezavo RS-485
1
2 DIP-stikalo 1
Storite naslednje:
Povezavo RS-485 priključite na osnovno ploščo z oklopljenim kablom.
1.
•
S 1
–
Sponka 1 (A+)
–
Sponka 2 (B-)
–
Sponka 3 (Ozemljitev (GND))
2. Kabel enostransko zaslonite.
•
Sponka 18
Na osnovni plošči aktivirajte zaključni upor.
3.
•
DIP-stikalo 1
Montaža
Kabelska
Funkcija
povezava
---
tovarniško
Na mestu
postavitve
Slovenščina — 203
