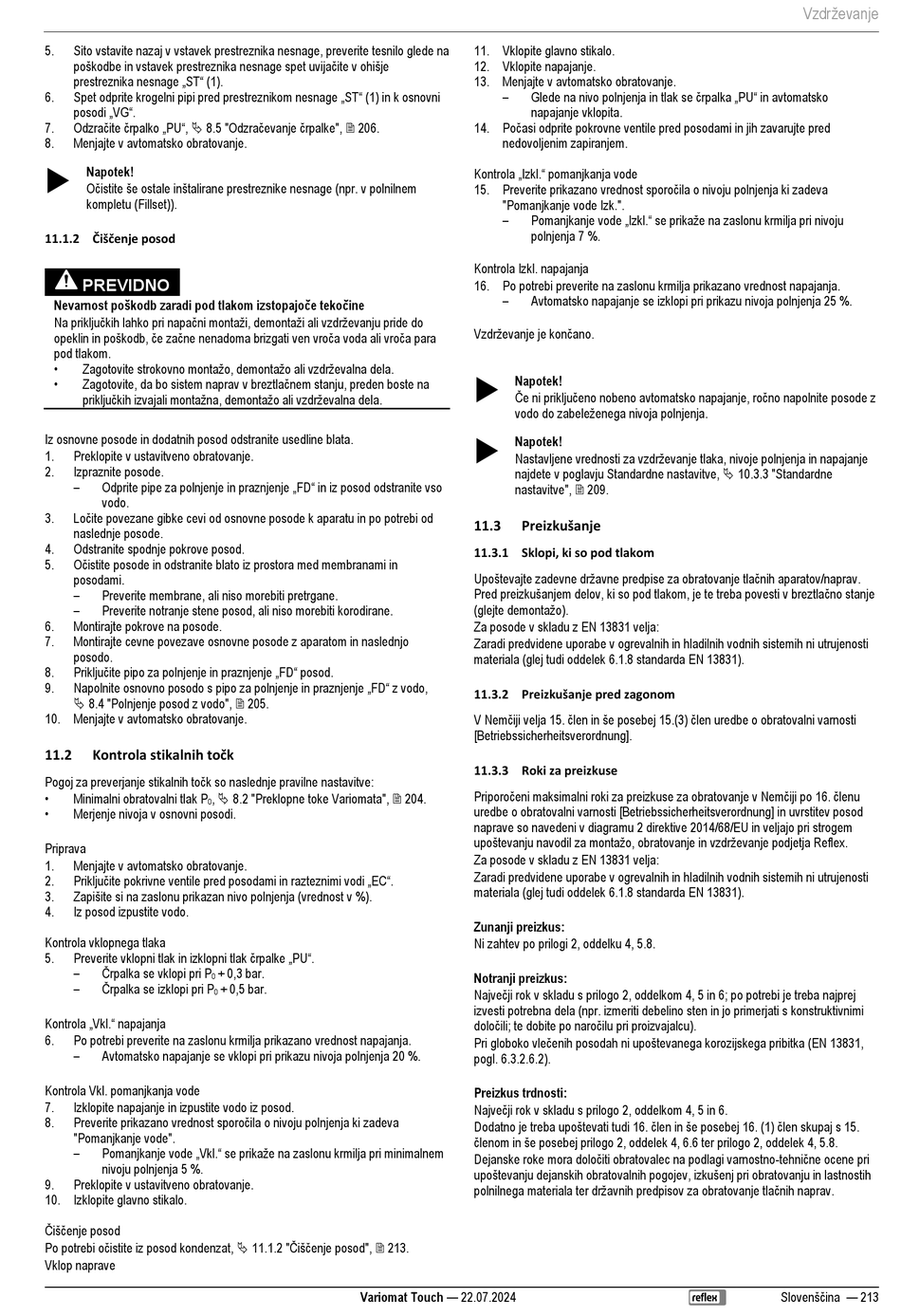

5. Sito vstavite nazaj v vstavek prestreznika nesnage, preverite tesnilo glede na
poškodbe in vstavek prestreznika nesnage spet uvijačite v ohišje
prestreznika nesnage „ST" (1).
Spet odprite krogelni pipi pred prestreznikom nesnage „ST" (1) in k osnovni
6.
posodi „VG".
Odzračite črpalko „PU",  8.5 "Odzračevanje črpalke",  206.
7.
8. Menjajte v avtomatsko obratovanje.

Napotek!
Očistite še ostale inštalirane prestreznike nesnage (npr. v polnilnem
kompletu (Fillset)).
11.1.2 Čiščenje posod
PREVIDNO
Nevarnost poškodb zaradi pod tlakom izstopajoče tekočine
Na priključkih lahko pri napačni montaži, demontaži ali vzdrževanju pride do
opeklin in poškodb, če začne nenadoma brizgati ven vroča voda ali vroča para
pod tlakom.
• Zagotovite strokovno montažo, demontažo ali vzdrževalna dela.
• Zagotovite, da bo sistem naprav v breztlačnem stanju, preden boste na
priključkih izvajali montažna, demontažo ali vzdrževalna dela.
Iz osnovne posode in dodatnih posod odstranite usedline blata.
1. Preklopite v ustavitveno obratovanje.
2. Izpraznite posode.
– Odprite pipe za polnjenje in praznjenje „FD" in iz posod odstranite vso
vodo.
Ločite povezane gibke cevi od osnovne posode k aparatu in po potrebi od
3.
naslednje posode.
4. Odstranite spodnje pokrove posod.
Očistite posode in odstranite blato iz prostora med membranami in
5.
posodami.
–
Preverite membrane, ali niso morebiti pretrgane.
–
Preverite notranje stene posod, ali niso morebiti korodirane.
6. Montirajte pokrove na posode.
7. Montirajte cevne povezave osnovne posode z aparatom in naslednjo
posodo.
Priključite pipo za polnjenje in praznjenje „FD" posod.
8.
Napolnite osnovno posodo s pipo za polnjenje in praznjenje „FD" z vodo,
9.
 8.4 "Polnjenje posod z vodo",  205.
10. Menjajte v avtomatsko obratovanje.
Kontrola stikalnih točk
11.2
Pogoj za preverjanje stikalnih točk so naslednje pravilne nastavitve:
•
,  8.2 "Preklopne toke Variomata",  204.
Minimalni obratovalni tlak P
0
•
Merjenje nivoja v osnovni posodi.
Priprava
1. Menjajte v avtomatsko obratovanje.
Priključite pokrivne ventile pred posodami in razteznimi vodi „EC".
2.
Zapišite si na zaslonu prikazan nivo polnjenja (vrednost v %).
3.
4. Iz posod izpustite vodo.
Kontrola vklopnega tlaka
Preverite vklopni tlak in izklopni tlak črpalke „PU".
5.
– Črpalka se vklopi pri P
0
– Črpalka se izklopi pri P
0
Kontrola „Vkl." napajanja
6. Po potrebi preverite na zaslonu krmilja prikazano vrednost napajanja.
–
Avtomatsko napajanje se vklopi pri prikazu nivoja polnjenja 20 %.
Kontrola Vkl. pomanjkanja vode
7. Izklopite napajanje in izpustite vodo iz posod.
Preverite prikazano vrednost sporočila o nivoju polnjenja ki zadeva
8.
"Pomanjkanje vode".
– Pomanjkanje vode „Vkl." se prikaže na zaslonu krmilja pri minimalnem
nivoju polnjenja 5 %.
9. Preklopite v ustavitveno obratovanje.
10. Izklopite glavno stikalo.
Čiščenje posod
Po potrebi očistite iz posod kondenzat,  11.1.2 "Čiščenje posod",  213.
Vklop naprave
+ 0,3 bar.
+ 0,5 bar.
Variomat Touch — 22.07.2024
11. Vklopite glavno stikalo.
12. Vklopite napajanje.
13. Menjajte v avtomatsko obratovanje.
– Glede na nivo polnjenja in tlak se črpalka „PU" in avtomatsko
napajanje vklopita.
14. Počasi odprite pokrovne ventile pred posodami in jih zavarujte pred
nedovoljenim zapiranjem.
Kontrola „Izkl." pomanjkanja vode
15. Preverite prikazano vrednost sporočila o nivoju polnjenja ki zadeva
"Pomanjkanje vode Izk.".
– Pomanjkanje vode „Izkl." se prikaže na zaslonu krmilja pri nivoju
polnjenja 7 %.
Kontrola Izkl. napajanja
16. Po potrebi preverite na zaslonu krmilja prikazano vrednost napajanja.
–
Avtomatsko napajanje se izklopi pri prikazu nivoja polnjenja 25 %.
Vzdrževanje je končano.

Napotek!
Če ni priključeno nobeno avtomatsko napajanje, ročno napolnite posode z
vodo do zabeleženega nivoja polnjenja.

Napotek!
Nastavljene vrednosti za vzdrževanje tlaka, nivoje polnjenja in napajanje
najdete v poglavju Standardne nastavitve,  10.3.3 "Standardne
nastavitve",  209.
Preizkušanje
11.3
11.3.1 Sklopi, ki so pod tlakom
Upoštevajte zadevne državne predpise za obratovanje tlačnih aparatov/naprav.
Pred preizkušanjem delov, ki so pod tlakom, je te treba povesti v breztlačno stanje
(glejte demontažo).
Za posode v skladu z EN 13831 velja:
Zaradi predvidene uporabe v ogrevalnih in hladilnih vodnih sistemih ni utrujenosti
materiala (glej tudi oddelek 6.1.8 standarda EN 13831).
11.3.2 Preizkušanje pred zagonom
V Nemčiji velja 15. člen in še posebej 15.(3) člen uredbe o obratovalni varnosti
[Betriebssicherheitsverordnung].
11.3.3 Roki za preizkuse
Priporočeni maksimalni roki za preizkuse za obratovanje v Nemčiji po 16. členu
uredbe o obratovalni varnosti [Betriebssicherheitsverordnung] in uvrstitev posod
naprave so navedeni v diagramu 2 direktive 2014/68/EU in veljajo pri strogem
upoštevanju navodil za montažo, obratovanje in vzdrževanje podjetja Reflex.
Za posode v skladu z EN 13831 velja:
Zaradi predvidene uporabe v ogrevalnih in hladilnih vodnih sistemih ni utrujenosti
materiala (glej tudi oddelek 6.1.8 standarda EN 13831).
Zunanji preizkus:
Ni zahtev po prilogi 2, oddelku 4, 5.8.
Notranji preizkus:
Največji rok v skladu s prilogo 2, oddelkom 4, 5 in 6; po potrebi je treba najprej
izvesti potrebna dela (npr. izmeriti debelino sten in jo primerjati s konstruktivnimi
določili; te dobite po naročilu pri proizvajalcu).
Pri globoko vlečenih posodah ni upoštevanega korozijskega pribitka (EN 13831,
pogl. 6.3.2.6.2).
Preizkus trdnosti:
Največji rok v skladu s prilogo 2, oddelkom 4, 5 in 6.
Dodatno je treba upoštevati tudi 16. člen in še posebej 16. (1) člen skupaj s 15.
členom in še posebej prilogo 2, oddelek 4, 6.6 ter prilogo 2, oddelek 4, 5.8.
Dejanske roke mora določiti obratovalec na podlagi varnostno-tehnične ocene pri
upoštevanju dejanskih obratovalnih pogojev, izkušenj pri obratovanju in lastnostih
polnilnega materiala ter državnih predpisov za obratovanje tlačnih naprav.
Vzdrževanje
