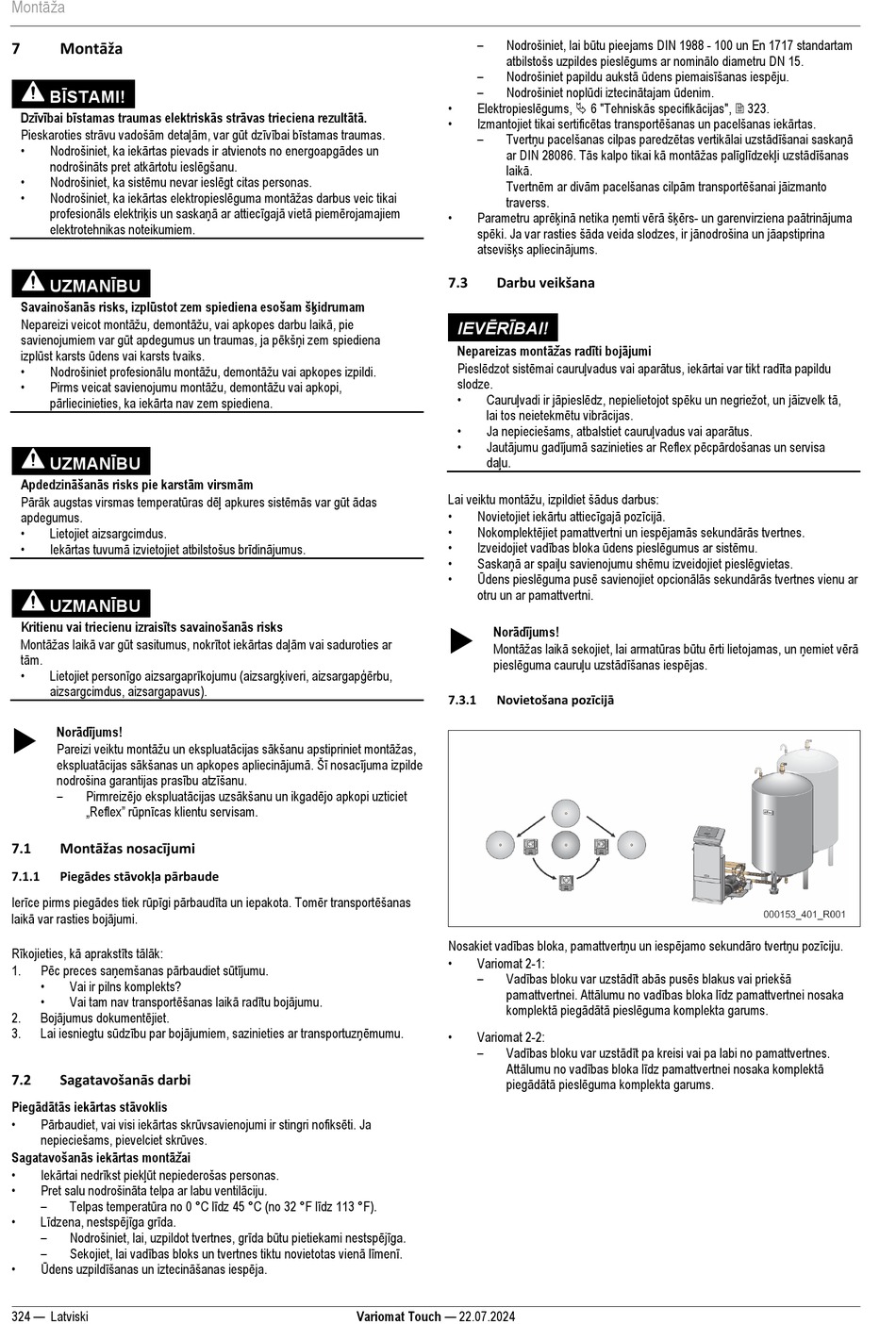

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 324

Montāža
Montāža
7
BĪSTAMI!
Dzīvībai bīstamas traumas elektriskās strāvas trieciena rezultātā.
Pieskaroties strāvu vadošām detaļām, var gūt dzīvībai bīstamas traumas.
• Nodrošiniet, ka iekārtas pievads ir atvienots no energoapgādes un
nodrošināts pret atkārtotu ieslēgšanu.
• Nodrošiniet, ka sistēmu nevar ieslēgt citas personas.
• Nodrošiniet, ka iekārtas elektropieslēguma montāžas darbus veic tikai
profesionāls elektriķis un saskaņā ar attiecīgajā vietā piemērojamajiem
elektrotehnikas noteikumiem.
UZMANĪBU
Savainošanās risks, izplūstot zem spiediena esošam šķidrumam
Nepareizi veicot montāžu, demontāžu, vai apkopes darbu laikā, pie
savienojumiem var gūt apdegumus un traumas, ja pēkšņi zem spiediena
izplūst karsts ūdens vai karsts tvaiks.
• Nodrošiniet profesionālu montāžu, demontāžu vai apkopes izpildi.
• Pirms veicat savienojumu montāžu, demontāžu vai apkopi,
pārliecinieties, ka iekārta nav zem spiediena.
UZMANĪBU
Apdedzināšanās risks pie karstām virsmām
Pārāk augstas virsmas temperatūras dēļ apkures sistēmās var gūt ādas
apdegumus.
•
Lietojiet aizsargcimdus.
• Iekārtas tuvumā izvietojiet atbilstošus brīdinājumus.
UZMANĪBU
Kritienu vai triecienu izraisīts savainošanās risks
Montāžas laikā var gūt sasitumus, nokrītot iekārtas daļām vai saduroties ar
tām.
• Lietojiet personīgo aizsargaprīkojumu (aizsargķiveri, aizsargapģērbu,
aizsargcimdus, aizsargapavus).
Norādījums!

Pareizi veiktu montāžu un ekspluatācijas sākšanu apstipriniet montāžas,
ekspluatācijas sākšanas un apkopes apliecinājumā. Šī nosacījuma izpilde
nodrošina garantijas prasību atzīšanu.
– Pirmreizējo ekspluatācijas uzsākšanu un ikgadējo apkopi uzticiet
„Reflex" rūpnīcas klientu servisam.
Montāžas nosacījumi
7.1
Piegādes stāvokļa pārbaude
7.1.1
Ierīce pirms piegādes tiek rūpīgi pārbaudīta un iepakota. Tomēr transportēšanas
laikā var rasties bojājumi.
Rīkojieties, kā aprakstīts tālāk:
Pēc preces saņemšanas pārbaudiet sūtījumu.
1.
•
Vai ir pilns komplekts?
• Vai tam nav transportēšanas laikā radītu bojājumu.
Bojājumus dokumentējiet.
2.
Lai iesniegtu sūdzību par bojājumiem, sazinieties ar transportuzņēmumu.
3.
Sagatavošanās darbi
7.2
Piegādātās iekārtas stāvoklis
• Pārbaudiet, vai visi iekārtas skrūvsavienojumi ir stingri nofiksēti. Ja
nepieciešams, pievelciet skrūves.
Sagatavošanās iekārtas montāžai
• Iekārtai nedrīkst piekļūt nepiederošas personas.
• Pret salu nodrošināta telpa ar labu ventilāciju.
– Telpas temperatūra no 0 °C līdz 45 °C (no 32 °F līdz 113 °F).
• Līdzena, nestspējīga grīda.
– Nodrošiniet, lai, uzpildot tvertnes, grīda būtu pietiekami nestspējīga.
– Sekojiet, lai vadības bloks un tvertnes tiktu novietotas vienā līmenī.
• Ūdens uzpildīšanas un iztecināšanas iespēja.
324 — Latviski
– Nodrošiniet, lai būtu pieejams DIN 1988 - 100 un En 1717 standartam
atbilstošs uzpildes pieslēgums ar nominālo diametru DN 15.
– Nodrošiniet papildu aukstā ūdens piemaisīšanas iespēju.
– Nodrošiniet noplūdi iztecinātajam ūdenim.
• Elektropieslēgums,  6 "Tehniskās specifikācijas",  323.
• Izmantojiet tikai sertificētas transportēšanas un pacelšanas iekārtas.
– Tvertņu pacelšanas cilpas paredzētas vertikālai uzstādīšanai saskaņā
ar DIN 28086. Tās kalpo tikai kā montāžas palīglīdzekļi uzstādīšanas
laikā.
Tvertnēm ar divām pacelšanas cilpām transportēšanai jāizmanto
traverss.
• Parametru aprēķinā netika ņemti vērā šķērs- un garenvirziena paātrinājuma
spēki. Ja var rasties šāda veida slodzes, ir jānodrošina un jāapstiprina
atsevišķs apliecinājums.
Darbu veikšana
7.3
IEVĒRĪBAI!
Nepareizas montāžas radīti bojājumi
Pieslēdzot sistēmai cauruļvadus vai aparātus, iekārtai var tikt radīta papildu
slodze.
• Cauruļvadi ir jāpieslēdz, nepielietojot spēku un negriežot, un jāizvelk tā,
lai tos neietekmētu vibrācijas.
• Ja nepieciešams, atbalstiet cauruļvadus vai aparātus.
• Jautājumu gadījumā sazinieties ar Reflex pēcpārdošanas un servisa
daļu.
Lai veiktu montāžu, izpildiet šādus darbus:
• Novietojiet iekārtu attiecīgajā pozīcijā.
• Nokomplektējiet pamattvertni un iespējamās sekundārās tvertnes.
• Izveidojiet vadības bloka ūdens pieslēgumus ar sistēmu.
• Saskaņā ar spaiļu savienojumu shēmu izveidojiet pieslēgvietas.
• Ūdens pieslēguma pusē savienojiet opcionālās sekundārās tvertnes vienu ar
otru un ar pamattvertni.
Norādījums!

Montāžas laikā sekojiet, lai armatūras būtu ērti lietojamas, un ņemiet vērā
pieslēguma cauruļu uzstādīšanas iespējas.
Novietošana pozīcijā
7.3.1
Nosakiet vadības bloka, pamattvertņu un iespējamo sekundāro tvertņu pozīciju.
•
Variomat 2-1:
– Vadības bloku var uzstādīt abās pusēs blakus vai priekšā
pamattvertnei. Attālumu no vadības bloka līdz pamattvertnei nosaka
komplektā piegādātā pieslēguma komplekta garums.
•
Variomat 2-2:
– Vadības bloku var uzstādīt pa kreisi vai pa labi no pamattvertnes.
Attālumu no vadības bloka līdz pamattvertnei nosaka komplektā
piegādātā pieslēguma komplekta garums.
Variomat Touch — 22.07.2024
