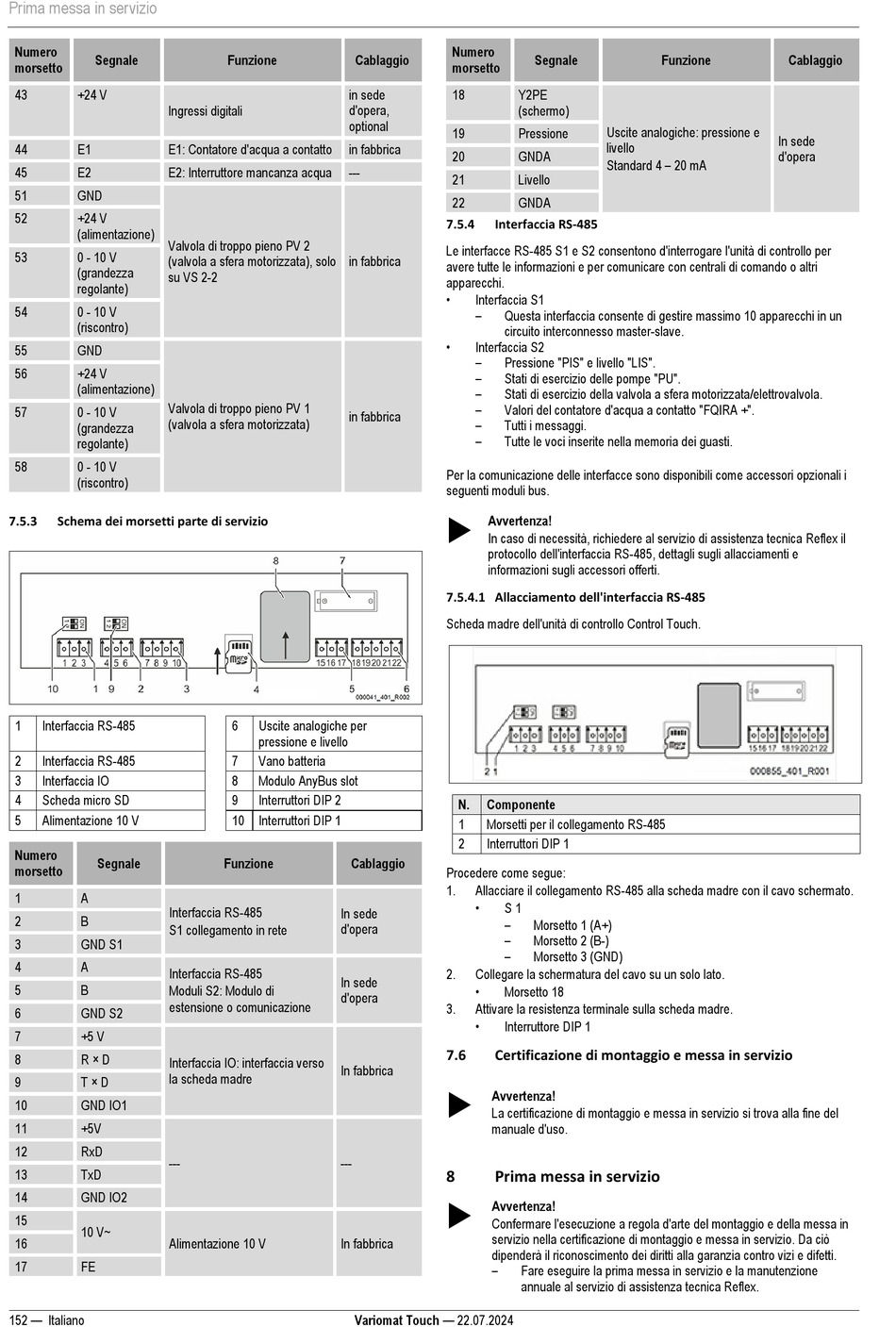

Prima messa in servizio
Numero
Segnale
morsetto
43 +24 V
Ingressi digitali
44 E1 E1: Contatore d'acqua a contatto
45 E2 E2: Interruttore mancanza acqua
51 GND
52 +24 V
(alimentazione)
Valvola di troppo pieno PV 2
53 0 - 10 V
(valvola a sfera motorizzata), solo
(grandezza
su VS 2-2
regolante)
54 0 - 10 V
(riscontro)
55 GND
56 +24 V
(alimentazione)
Valvola di troppo pieno PV 1
57 0 - 10 V
(valvola a sfera motorizzata)
(grandezza
regolante)
58 0 - 10 V
(riscontro)
7.5.3 Schema dei morsetti parte di servizio
1 Interfaccia RS-485
2 Interfaccia RS-485
3 Interfaccia IO
4 Scheda micro SD
5 Alimentazione 10 V
Numero
Segnale
morsetto
1 A
Interfaccia RS-485
2 B
S1 collegamento in rete
3 GND S1
4 A
Interfaccia RS-485
5 B Moduli S2: Modulo di
estensione o comunicazione
6 GND S2
7 +5 V
8 R × D
Interfaccia IO: interfaccia verso
la scheda madre
9 T × D
10 GND IO1
11 +5V
12 RxD
---
13 TxD
14 GND IO2
15
10 V~
16 Alimentazione 10 V
17 FE
152 — Italiano
Funzione Cablaggio
in sede
d'opera,
optional
in fabbrica
---
in fabbrica
in fabbrica
6 Uscite analogiche per
pressione e livello
7 Vano batteria
8 Modulo AnyBus slot
9 Interruttori DIP 2
10 Interruttori DIP 1
Funzione Cablaggio
In sede
d'opera
In sede
d'opera
In fabbrica
---
In fabbrica
Variomat Touch — 22.07.2024
Numero
Segnale
morsetto
18 Y2PE
(schermo)
Uscite analogiche: pressione e
19 Pressione
livello
20 GNDA
Standard 4 – 20 mA
21 Livello
22 GNDA
7.5.4 Interfaccia RS-485
Le interfacce RS-485 S1 e S2 consentono d'interrogare l'unità di controllo per
avere tutte le informazioni e per comunicare con centrali di comando o altri
apparecchi.
•
Interfaccia S1
–
Questa interfaccia consente di gestire massimo 10 apparecchi in un
circuito interconnesso master-slave.
•
Interfaccia S2
–
Pressione "PIS" e livello "LIS".
–
Stati di esercizio delle pompe "PU".
–
Stati di esercizio della valvola a sfera motorizzata/elettrovalvola.
–
Valori del contatore d'acqua a contatto "FQIRA +".
–
Tutti i messaggi.
–
Tutte le voci inserite nella memoria dei guasti.
Per la comunicazione delle interfacce sono disponibili come accessori opzionali i
seguenti moduli bus.

Avvertenza!
In caso di necessità, richiedere al servizio di assistenza tecnica Reflex il
protocollo dell'interfaccia RS-485, dettagli sugli allacciamenti e
informazioni sugli accessori offerti.
7.5.4.1 Allacciamento dell'interfaccia RS-485
Scheda madre dell'unità di controllo Control Touch.
N. Componente
1 Morsetti per il collegamento RS-485
2 Interruttori DIP 1
Procedere come segue:
1. Allacciare il collegamento RS-485 alla scheda madre con il cavo schermato.
•
S 1
–
Morsetto 1 (A+)
–
Morsetto 2 (B-)
–
Morsetto 3 (GND)
2. Collegare la schermatura del cavo su un solo lato.
•
Morsetto 18
3. Attivare la resistenza terminale sulla scheda madre.
•
Interruttore DIP 1
7.6 Certificazione di montaggio e messa in servizio

Avvertenza!
La certificazione di montaggio e messa in servizio si trova alla fine del
manuale d'uso.
8 Prima messa in servizio

Avvertenza!
Confermare l'esecuzione a regola d'arte del montaggio e della messa in
servizio nella certificazione di montaggio e messa in servizio. Da ciò
dipenderà il riconoscimento dei diritti alla garanzia contro vizi e difetti.
–
Fare eseguire la prima messa in servizio e la manutenzione
annuale al servizio di assistenza tecnica Reflex.
Funzione Cablaggio
In sede
d'opera
