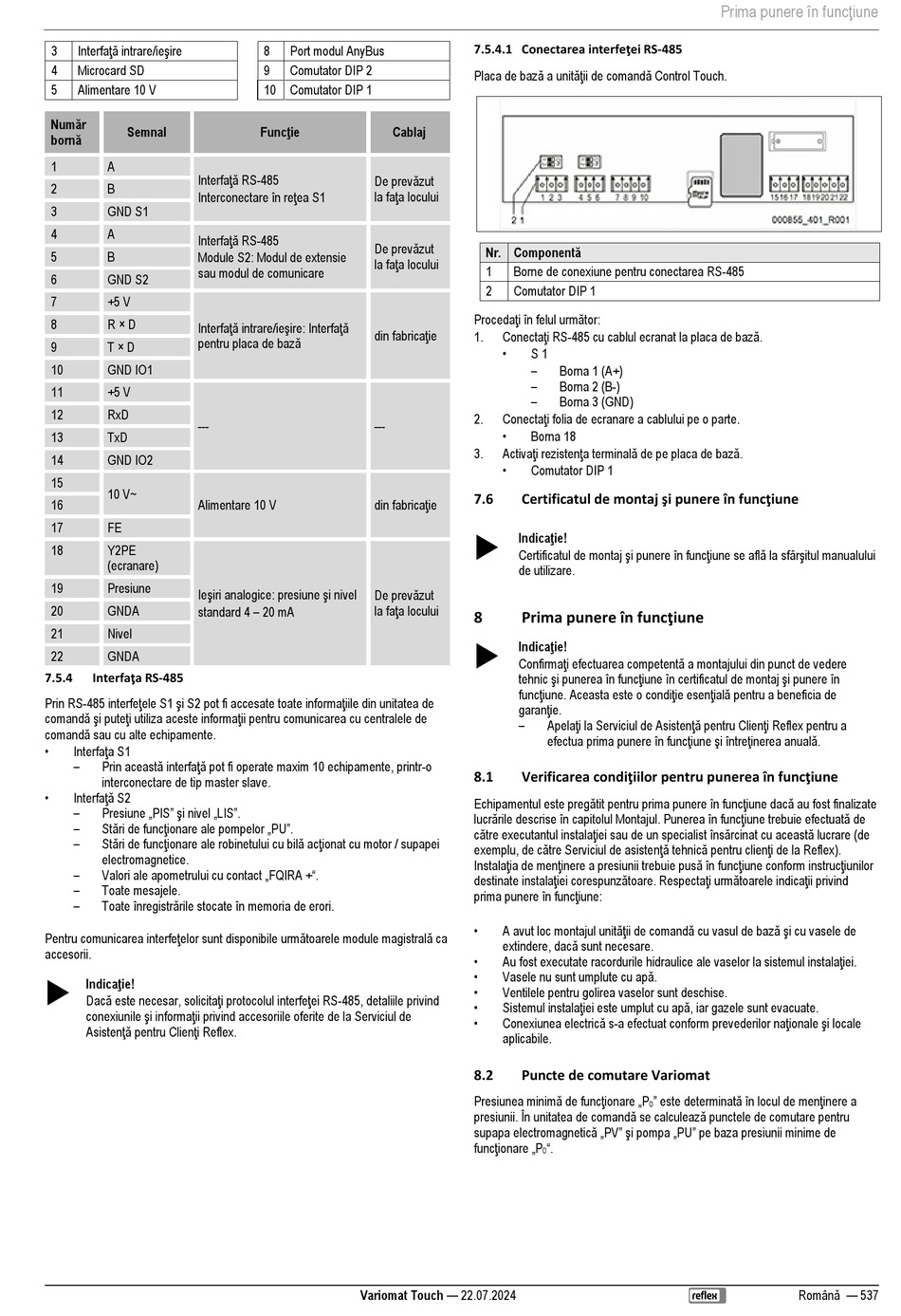

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 537

Interfaţă intrare/ieşire
3
4 Microcard SD
5 Alimentare 10 V
Număr
Semnal
bornă
1 A
Interfaţă RS-485
2 B
Interconectare în reţea S1
3 GND S1
4 A
Interfaţă RS-485
5 B
Module S2: Modul de extensie
sau modul de comunicare
6 GND S2
7 +5 V
Interfaţă intrare/ieşire: Interfaţă
8 R × D
pentru placa de bază
9 T × D
10 GND IO1
11 +5 V
12 RxD
---
13 TxD
14 GND IO2
15
10 V~
16 Alimentare 10 V
17 FE
Y2PE
18
(ecranare)
19 Presiune
Ieşiri analogice: presiune şi nivel
standard 4 – 20 mA
20 GNDA
21 Nivel
22 GNDA
Interfaţa RS-485
7.5.4
Prin RS-485 interfeţele S1 şi S2 pot fi accesate toate informaţiile din unitatea de
comandă şi puteţi utiliza aceste informaţii pentru comunicarea cu centralele de
comandă sau cu alte echipamente.
• Interfaţa S1
– Prin această interfaţă pot fi operate maxim 10 echipamente, printr-o
interconectare de tip master slave.
• Interfaţă S2
– Presiune „PIS" şi nivel „LIS".
– Stări de funcţionare ale pompelor „PU".
– Stări de funcţionare ale robinetului cu bilă acţionat cu motor / supapei
electromagnetice.
– Valori ale apometrului cu contact „FQIRA +".
–
Toate mesajele.
– Toate înregistrările stocate în memoria de erori.
Pentru comunicarea interfeţelor sunt disponibile următoarele module magistrală ca
accesorii.
Indicaţie!

Dacă este necesar, solicitaţi protocolul interfeţei RS-485, detaliile privind
conexiunile şi informaţii privind accesoriile oferite de la Serviciul de
Asistenţă pentru Clienţi Reflex.
8 Port modul AnyBus
9 Comutator DIP 2
10 Comutator DIP 1
Funcţie
Cablaj
De prevăzut
la faţa locului
De prevăzut
la faţa locului
din fabricaţie
---
din fabricaţie
De prevăzut
la faţa locului
Variomat Touch — 22.07.2024
7.5.4.1 Conectarea interfeţei RS-485
Placa de bază a unităţii de comandă Control Touch.
Nr. Componentă
1 Borne de conexiune pentru conectarea RS-485
2 Comutator DIP 1
Procedaţi în felul următor:
Conectaţi RS-485 cu cablul ecranat la placa de bază.
1.
•
S 1
–
Borna 1 (A+)
–
Borna 2 (B-)
–
Borna 3 (GND)
Conectaţi folia de ecranare a cablului pe o parte.
2.
•
Borna 18
Activaţi rezistenţa terminală de pe placa de bază.
3.
•
Comutator DIP 1
Certificatul de montaj şi punere în funcţiune
7.6
Indicaţie!

Certificatul de montaj şi punere în funcţiune se află la sfârşitul manualului
de utilizare.
Prima punere în funcţiune
8
Indicaţie!

Confirmaţi efectuarea competentă a montajului din punct de vedere
tehnic şi punerea în funcţiune în certificatul de montaj şi punere în
funcţiune. Aceasta este o condiţie esenţială pentru a beneficia de
garanţie.
– Apelaţi la Serviciul de Asistenţă pentru Clienţi Reflex pentru a
efectua prima punere în funcţiune şi întreţinerea anuală.
Verificarea condiţiilor pentru punerea în funcţiune
8.1
Echipamentul este pregătit pentru prima punere în funcţiune dacă au fost finalizate
lucrările descrise în capitolul Montajul. Punerea în funcţiune trebuie efectuată de
către executantul instalaţiei sau de un specialist însărcinat cu această lucrare (de
exemplu, de către Serviciul de asistenţă tehnică pentru clienţi de la Reflex).
Instalaţia de menţinere a presiunii trebuie pusă în funcţiune conform instrucţiunilor
destinate instalaţiei corespunzătoare. Respectaţi următoarele indicaţii privind
prima punere în funcţiune:
• A avut loc montajul unităţii de comandă cu vasul de bază şi cu vasele de
extindere, dacă sunt necesare.
• Au fost executate racordurile hidraulice ale vaselor la sistemul instalaţiei.
• Vasele nu sunt umplute cu apă.
•
Ventilele pentru golirea vaselor sunt deschise.
• Sistemul instalaţiei este umplut cu apă, iar gazele sunt evacuate.
• Conexiunea electrică s-a efectuat conform prevederilor naţionale şi locale
aplicabile.
8.2 Puncte de comutare Variomat
Presiunea minimă de funcţionare „P
presiunii. În unitatea de comandă se calculează punctele de comutare pentru
supapa electromagnetică „PV" şi pompa „PU" pe baza presiunii minime de
funcţionare „P ".
0
Prima punere în funcţiune
" este determinată în locul de menţinere a
0
Română — 537
