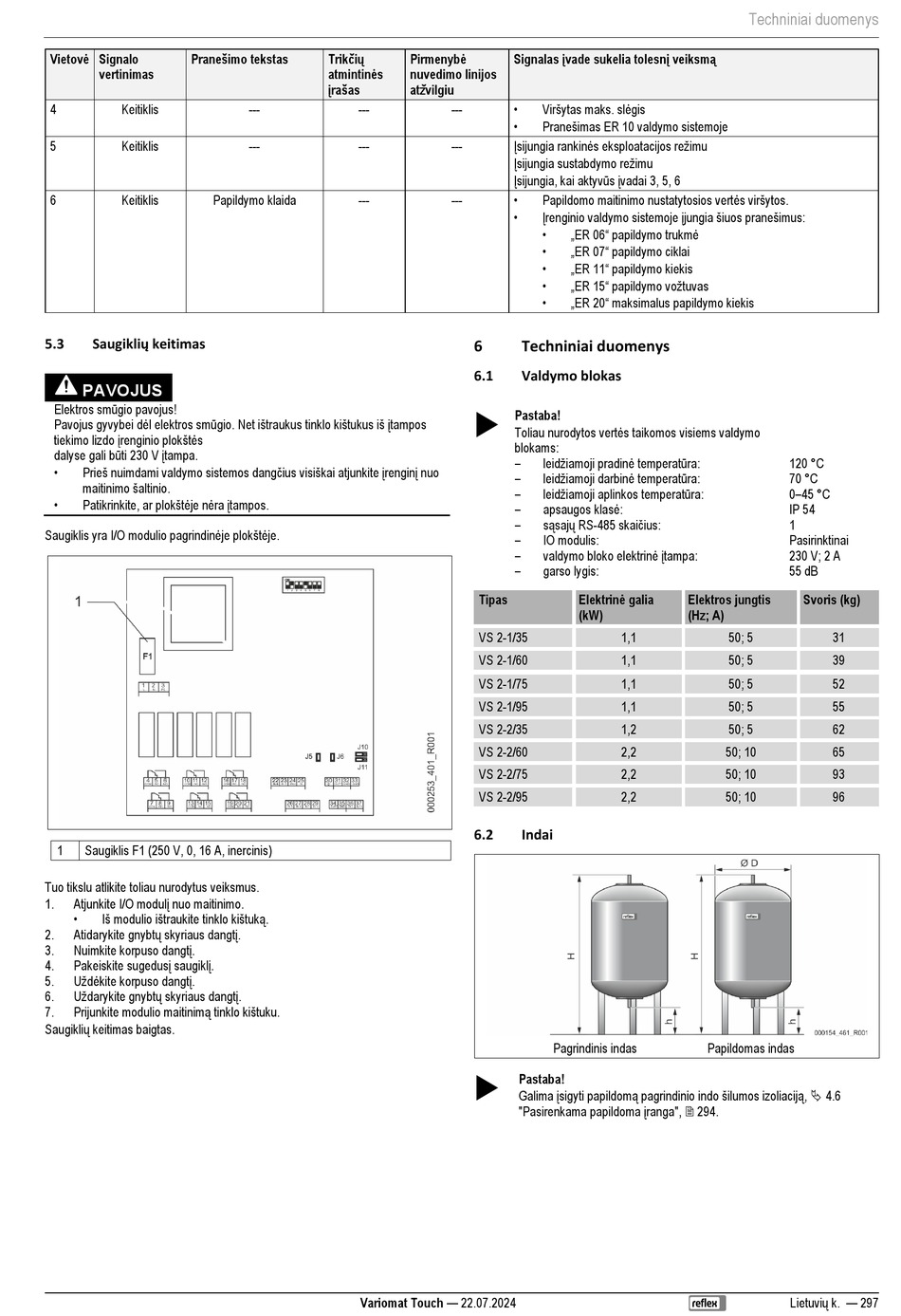

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 297

Vietovė Signalo Pranešimo tekstas
vertinimas
4 Keitiklis
5 Keitiklis
6 Keitiklis Papildymo klaida
Saugiklių keitimas
5.3
PAVOJUS
Elektros smūgio pavojus!
Pavojus gyvybei dėl elektros smūgio. Net ištraukus tinklo kištukus iš įtampos
tiekimo lizdo įrenginio plokštės
dalyse gali būti 230 V įtampa.
• Prieš nuimdami valdymo sistemos dangčius visiškai atjunkite įrenginį nuo
maitinimo šaltinio.
• Patikrinkite, ar plokštėje nėra įtampos.
Saugiklis yra I/O modulio pagrindinėje plokštėje.
1 Saugiklis F1 (250 V, 0, 16 A, inercinis)
Tuo tikslu atlikite toliau nurodytus veiksmus.
Atjunkite I/O modulį nuo maitinimo.
1.
• Iš modulio ištraukite tinklo kištuką.
Atidarykite gnybtų skyriaus dangtį.
2.
Nuimkite korpuso dangtį.
3.
Pakeiskite sugedusį saugiklį.
4.
Uždėkite korpuso dangtį.
5.
Uždarykite gnybtų skyriaus dangtį.
6.
Prijunkite modulio maitinimą tinklo kištuku.
7.
Saugiklių keitimas baigtas.
Trikčių Pirmenybė
atmintinės
nuvedimo linijos
įrašas atžvilgiu
--- ---
--- ---
---
Variomat Touch — 22.07.2024
Signalas įvade sukelia tolesnį veiksmą
• Viršytas maks. slėgis
---
• Pranešimas ER 10 valdymo sistemoje
Įsijungia rankinės eksploatacijos režimu
---
Įsijungia sustabdymo režimu
Įsijungia, kai aktyvūs įvadai 3, 5, 6
• Papildomo maitinimo nustatytosios vertės viršytos.
---
• Įrenginio valdymo sistemoje įjungia šiuos pranešimus:
• „ER 06" papildymo trukmė
• „ER 07" papildymo ciklai
• „ER 11" papildymo kiekis
• „ER 15" papildymo vožtuvas
• „ER 20" maksimalus papildymo kiekis
6 Techniniai duomenys
6.1 Valdymo blokas

Pastaba!
Toliau nurodytos vertės taikomos visiems valdymo
blokams:
– leidžiamoji pradinė temperatūra:
– leidžiamoji darbinė temperatūra:
– leidžiamoji aplinkos temperatūra:
– apsaugos klasė:
– sąsajų RS-485 skaičius:
–
IO modulis:
– valdymo bloko elektrinė įtampa:
–
garso lygis:
Elektrinė galia
Tipas
(kW)
VS 2-1/35 1,1
VS 2-1/60 1,1
VS 2-1/75 1,1
VS 2-1/95 1,1
VS 2-2/35 1,2
VS 2-2/60 2,2
VS 2-2/75 2,2
VS 2-2/95 2,2
6.2 Indai
Pagrindinis indas

Pastaba!
Galima įsigyti papildomą pagrindinio indo šilumos izoliaciją,  4.6
"Pasirenkama papildoma įranga",  294.
Techniniai duomenys
120 °C
70 °C
0–45 °C
IP 54
1
Pasirinktinai
230 V; 2 A
55 dB
Elektros jungtis Svoris (kg)
(Hz; A)
50; 5 31
50; 5 39
50; 5 52
50; 5 55
50; 5 62
50; 10 65
50; 10 93
50; 10 96
Papildomas indas
Lietuvių k. — 297
