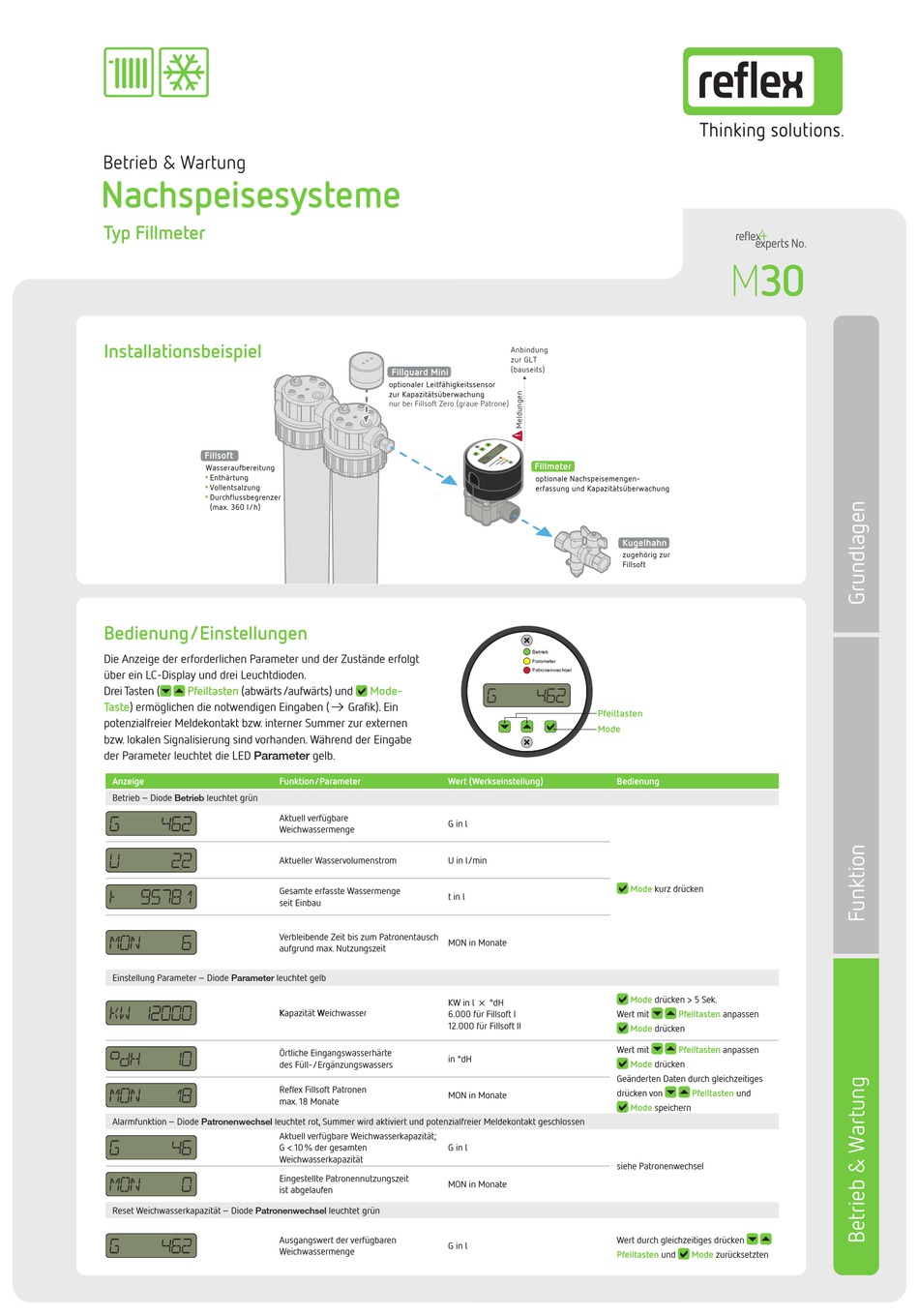

Reflex Fillmeter M30 Betrieb & Wartung

Betrieb & Wartung
Nachspeisesysteme
Typ Fillmeter
Installationsbeispiel
Fillsoft
Wasseraufbereitung
Enthärtung
Z
Vollentsalzung
Z
Durchflussbegrenzer
Z
(max. 360 l/h)

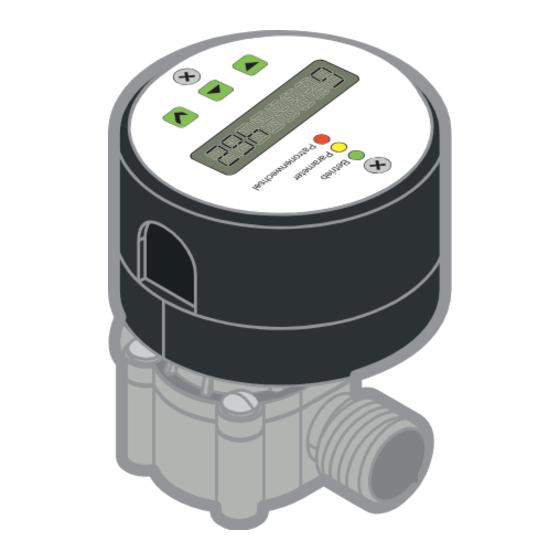

Bedienung/Einstellungen
Die Anzeige der erforderlichen Parameter und der Zustände erfolgt
über ein LC-Display und drei Leucht dioden.
Drei Tasten ( Pfeiltasten (abwärts/aufwärts) und
Taste) ermöglichen die notwendigen Eingaben (→ Grafik). Ein
potenzialfreier Melde kontakt bzw. interner Summer zur externen
bzw. lokalen Signalisierung sind vorhanden. Während der Eingabe
der Parameter leuchtet die LED Parameter gelb.
Anzeige
Betrieb – Diode Betrieb leuchtet grün
Einstellung Parameter – Diode Parameter leuchtet gelb
Alarmfunktion – Diode Patronenwechsel leuchtet rot, Summer wird aktiviert und potenzialfreier Meldekontakt geschlossen
Reset Weichwasserkapazität – Diode Patronenwechsel leuchtet grün
Fillguard Mini
optionaler Leitfähigkeitssensor
zur Kapazitätsüberwachung
nur bei Fillsoft Zero (graue Patrone)
Mode-
Funktion/Parameter Wert (Werkseinstellung)
Aktuell verfügbare
G in l
Weichwassermenge
Aktueller Wasservolumenstrom U in l/min
Gesamte erfasste Wassermenge
t in l
seit Einbau
Verbleibende Zeit bis zum Patronentausch
MON in Monate
aufgrund max. Nutzungszeit
KW in l
Kapazität Weichwasser
6.000 für Fillsoft I
12.000 für Fillsoft II
Örtliche Eingangswasserhärte
in °dH
des Füll-/Ergänzungswassers
Reflex Fillsoft Patronen
MON in Monate
max. 18 Monate
Aktuell verfügbare Weichwasserkapazität;
G < 10 % der gesamten G in l
Weichwasserkapazität
Eingestellte Patronennutzungszeit
MON in Monate
ist abgelaufen
Ausgangswert der verfügbaren
G in l
Weichwassermenge
Anbindung
zur GLT
(bauseits)
Fillmeter
optionale Nachspeisemengen-
erfassung und Kapazitätsüberwachung
Kugelhahn
zugehörig zur
Fillsoft
Betrieb
Parameter
Patronenwechsel
Pfei tasten
Mode
Bedienung
Mode
Mode
4
°dH
Wert mit
Mode
Wert mit
Mode
Geänderten Daten durch gleichzeitiges
drücken von
Mode
siehe Patronenwechsel
Wert durch gleichzeitiges drücken
Pfeiltasten
M30
kurz drücken
drücken > 5 Sek.
Pfeiltasten anpassen
drücken
Pfeiltasten anpassen
drücken
Pfeiltasten und
speichern
und Mode zurücksetzten
