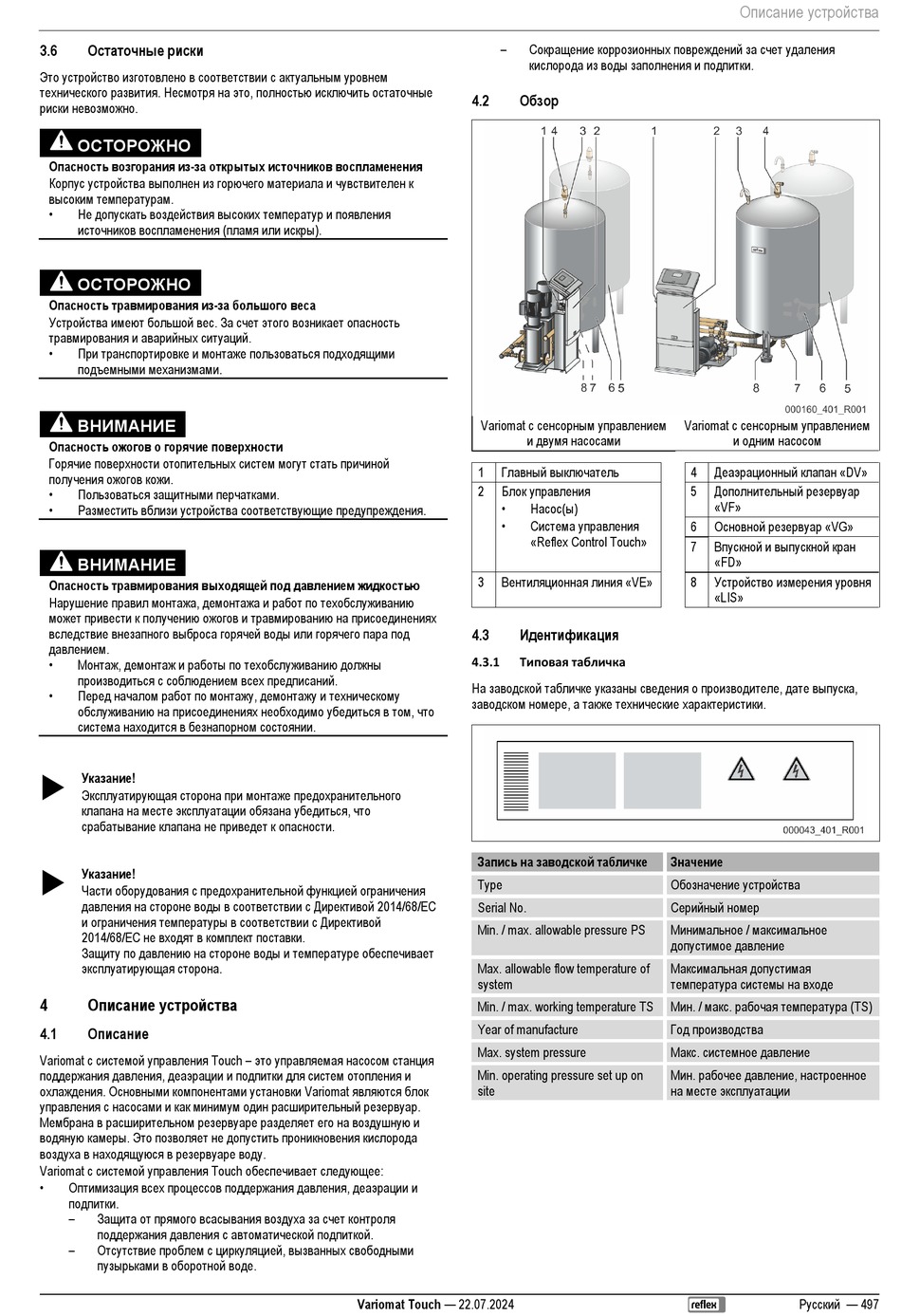

Остаточные риски
3.6
Это устройство изготовлено в соответствии с актуальным уровнем
технического развития. Несмотря на это, полностью исключить остаточные
риски невозможно.
ОСТОРОЖНО
Опасность возгорания из-за открытых источников воспламенения
Корпус устройства выполнен из горючего материала и чувствителен к
высоким температурам.
• Не допускать воздействия высоких температур и появления
источников воспламенения (пламя или искры).
ОСТОРОЖНО
Опасность травмирования из-за большого веса
Устройства имеют большой вес. За счет этого возникает опасность
травмирования и аварийных ситуаций.
• При транспортировке и монтаже пользоваться подходящими
подъемными механизмами.
ВНИМАНИЕ
Опасность ожогов о горячие поверхности
Горячие поверхности отопительных систем могут стать причиной
получения ожогов кожи.
• Пользоваться защитными перчатками.
• Разместить вблизи устройства соответствующие предупреждения.
ВНИМАНИЕ
Опасность травмирования выходящей под давлением жидкостью
Нарушение правил монтажа, демонтажа и работ по техобслуживанию
может привести к получению ожогов и травмированию на присоединениях
вследствие внезапного выброса горячей воды или горячего пара под
давлением.
• Монтаж, демонтаж и работы по техобслуживанию должны
производиться с соблюдением всех предписаний.
• Перед началом работ по монтажу, демонтажу и техническому
обслуживанию на присоединениях необходимо убедиться в том, что
система находится в безнапорном состоянии.
Указание!

Эксплуатирующая сторона при монтаже предохранительного
клапана на месте эксплуатации обязана убедиться, что
срабатывание клапана не приведет к опасности.
Указание!

Части оборудования с предохранительной функцией ограничения
давления на стороне воды в соответствии с Директивой 2014/68/ЕС
и ограничения температуры в соответствии с Директивой
2014/68/ЕС не входят в комплект поставки.
Защиту по давлению на стороне воды и температуре обеспечивает
эксплуатирующая сторона.
Описание устройства
4
Описание
4.1
Variomat с системой управления Touch – это управляемая насосом станция
поддержания давления, деаэрации и подпитки для систем отопления и
охлаждения. Основными компонентами установки Variomat являются блок
управления с насосами и как минимум один расширительный резервуар.
Мембрана в расширительном резервуаре разделяет его на воздушную и
водяную камеры. Это позволяет не допустить проникновения кислорода
воздуха в находящуюся в резервуаре воду.
Variomat с системой управления Touch обеспечивает следующее:
• Оптимизация всех процессов поддержания давления, деаэрации и
подпитки.
– Защита от прямого всасывания воздуха за счет контроля
поддержания давления с автоматической подпиткой.
– Отсутствие проблем с циркуляцией, вызванных свободными
пузырьками в оборотной воде.
–
Обзор
4.2
Variomat с сенсорным управлением
и двумя насосами
Главный выключатель
1
Блок управления
2
•
•
Вентиляционная линия «VE»
3
Идентификация
4.3
Типовая табличка
4.3.1
На заводской табличке указаны сведения о производителе, дате выпуска,
заводском номере, а также технические характеристики.
Запись на заводской табличке
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
Variomat Touch — 22.07.2024
Сокращение коррозионных повреждений за счет удаления
кислорода из воды заполнения и подпитки.
Variomat с сенсорным управлением
4
5
Насос(ы)
Система управления
6
«Reflex Control Touch»
7
8
Значение
Обозначение устройства
Серийный номер
Минимальное / максимальное
допустимое давление
Максимальная допустимая
температура системы на входе
Мин. / макс. рабочая температура (TS)
Год производства
Макс. системное давление
Мин. рабочее давление, настроенное
на месте эксплуатации
Описание устройства
и одним насосом
Деаэрационный клапан «DV»
Дополнительный резервуар
«VF»
Основной резервуар «VG»
Впускной и выпускной кран
«FD»
Устройство измерения уровня
«LIS»
