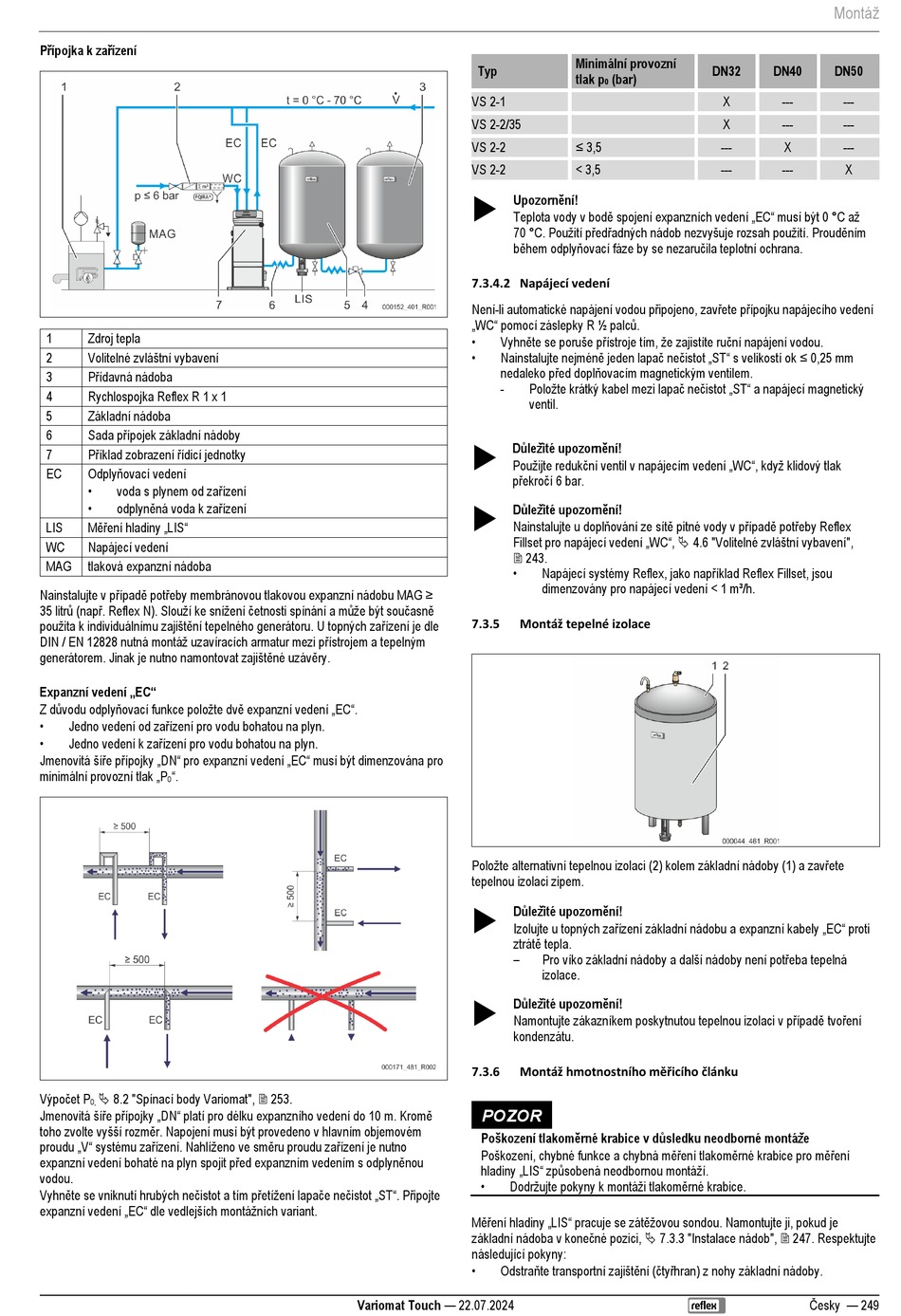

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 249

Přípojka k zařízení
1 Zdroj tepla
Volitelné zvláštní vybavení
2
Přídavná nádoba
3
4 Rychlospojka Reflex R 1 x 1
5 Základní nádoba
Sada přípojek základní nádoby
6
Příklad zobrazení řídicí jednotky
7
Odplyňovací vedení
EC
• voda s plynem od zařízení
• odplyněná voda k zařízení
Měření hladiny „LIS"
LIS
WC Napájecí vedení
MAG tlaková expanzní nádoba
Nainstalujte v případě potřeby membránovou tlakovou expanzní nádobu MAG ≥
35 litrů (např. Reflex N). Slouží ke snížení četnosti spínání a může být současně
použita k individuálnímu zajištění tepelného generátoru. U topných zařízení je dle
DIN / EN 12828 nutná montáž uzavíracích armatur mezi přístrojem a tepelným
generátorem. Jinak je nutno namontovat zajištěné uzávěry.
Expanzní vedení „EC"
Z důvodu odplyňovací funkce položte dvě expanzní vedení „EC".
• Jedno vedení od zařízení pro vodu bohatou na plyn.
• Jedno vedení k zařízení pro vodu bohatou na plyn.
Jmenovitá šíře přípojky „DN" pro expanzní vedení „EC" musí být dimenzována pro
minimální provozní tlak „P ".
0
Výpočet P
 8.2 "Spínací body Variomat",  253.
0,
Jmenovitá šíře přípojky „DN" platí pro délku expanzního vedení do 10 m. Kromě
toho zvolte vyšší rozměr. Napojení musí být provedeno v hlavním objemovém
proudu „V" systému zařízení. Nahlíženo ve směru proudu zařízení je nutno
expanzní vedení bohaté na plyn spojit před expanzním vedením s odplyněnou
vodou.
Vyhněte se vniknutí hrubých nečistot a tím přetížení lapače nečistot „ST". Připojte
expanzní vedení „EC" dle vedlejších montážních variant.
Typ
VS 2-1
VS 2-2/35
VS 2-2
VS 2-2
Upozornění!

Teplota vody v bodě spojení expanzních vedení „EC" musí být 0 °C až
70 °C. Použití předřadných nádob nezvyšuje rozsah použití. Prouděním
během odplyňovací fáze by se nezaručila teplotní ochrana.
7.3.4.2 Napájecí vedení
Není-li automatické napájení vodou připojeno, zavřete přípojku napájecího vedení
„WC" pomocí záslepky R ½ palců.
• Vyhněte se poruše přístroje tím, že zajistíte ruční napájení vodou.
• Nainstalujte nejméně jeden lapač nečistot „ST" s velikostí ok ≤ 0,25 mm
nedaleko před doplňovacím magnetickým ventilem.
-
Důležité upozornění!

Použijte redukční ventil v napájecím vedení „WC", když klidový tlak
překročí 6 bar.
Důležité upozornění!

Nainstalujte u doplňování ze sítě pitné vody v případě potřeby Reflex
Fillset pro napájecí vedení „WC",  4.6 "Volitelné zvláštní vybavení",
 243.
•
Montáž tepelné izolace
7.3.5
Položte alternativní tepelnou izolaci (2) kolem základní nádoby (1) a zavřete
tepelnou izolaci zipem.
Důležité upozornění!

Izolujte u topných zařízení základní nádobu a expanzní kabely „EC" proti
ztrátě tepla.
–
Důležité upozornění!

Namontujte zákazníkem poskytnutou tepelnou izolaci v případě tvoření
kondenzátu.
Montáž hmotnostního měřicího článku
7.3.6
POZOR
Poškození tlakoměrné krabice v důsledku neodborné montáže
Poškození, chybné funkce a chybná měření tlakoměrné krabice pro měření
hladiny „LIS" způsobená neodbornou montáží.
• Dodržujte pokyny k montáži tlakoměrné krabice.
Měření hladiny „LIS" pracuje se zátěžovou sondou. Namontujte ji, pokud je
základní nádoba v konečné pozici,  7.3.3 "Instalace nádob",  247. Respektujte
následující pokyny:
• Odstraňte transportní zajištění (čtyřhran) z nohy základní nádoby.
Variomat Touch — 22.07.2024
Minimální provozní
tlak p (bar)
0
≤ 3,5
< 3,5
Položte krátký kabel mezi lapač nečistot „ST" a napájecí magnetický
ventil.
Napájecí systémy Reflex, jako například Reflex Fillset, jsou
dimenzovány pro napájecí vedení < 1 m³/h.
Pro víko základní nádoby a další nádoby není potřeba tepelná
izolace.
Montáž
DN32 DN40 DN50
X --- ---
X --- ---
--- X ---
--- --- X
Česky — 249
