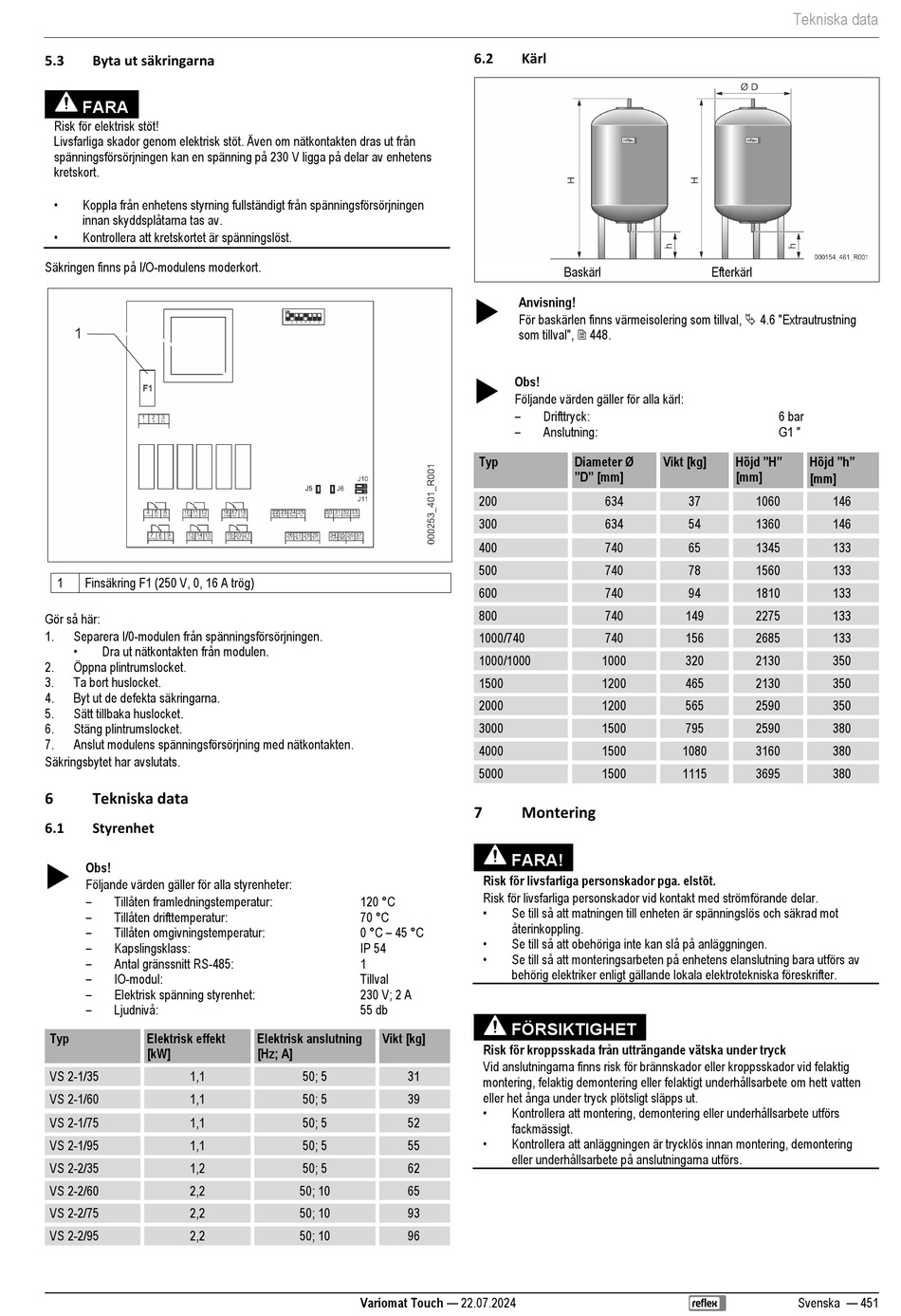

5.3 Byta ut säkringarna
FARA
Risk för elektrisk stöt!
Livsfarliga skador genom elektrisk stöt. Även om nätkontakten dras ut från
spänningsförsörjningen kan en spänning på 230 V ligga på delar av enhetens
kretskort.
•
Koppla från enhetens styrning fullständigt från spänningsförsörjningen
innan skyddsplåtarna tas av.
•
Kontrollera att kretskortet är spänningslöst.
Säkringen finns på I/O-modulens moderkort.
1 Finsäkring F1 (250 V, 0, 16 A trög)
Gör så här:
1. Separera I/0-modulen från spänningsförsörjningen.
•
Dra ut nätkontakten från modulen.
2. Öppna plintrumslocket.
3. Ta bort huslocket.
4. Byt ut de defekta säkringarna.
5. Sätt tillbaka huslocket.
6. Stäng plintrumslocket.
7. Anslut modulens spänningsförsörjning med nätkontakten.
Säkringsbytet har avslutats.
6 Tekniska data
6.1 Styrenhet

Obs!
Följande värden gäller för alla styrenheter:
–
Tillåten framledningstemperatur:
–
Tillåten drifttemperatur:
–
Tillåten omgivningstemperatur:
–
Kapslingsklass:
–
Antal gränssnitt RS-485:
–
IO-modul:
–
Elektrisk spänning styrenhet:
–
Ljudnivå:
Typ Elektrisk effekt
[kW]
VS 2-1/35 1,1
VS 2-1/60 1,1
VS 2-1/75 1,1
VS 2-1/95 1,1
VS 2-2/35 1,2
VS 2-2/60 2,2
VS 2-2/75 2,2
VS 2-2/95 2,2
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Tillval
230 V; 2 A
55 db
Elektrisk anslutning Vikt [kg]
[Hz; A]
50; 5 31
50; 5 39
50; 5 52
50; 5 55
50; 5 62
50; 10 65
50; 10 93
50; 10 96
Variomat Touch — 22.07.2024
6.2 Kärl
Baskärl

Anvisning!
För baskärlen finns värmeisolering som tillval,  4.6 "Extrautrustning
som tillval",  448.

Obs!
Följande värden gäller för alla kärl:
–
Drifttryck:
–
Anslutning:
Typ Diameter Ø
"D" [mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
7 Montering
FARA!
Risk för livsfarliga personskador pga. elstöt.
Risk för livsfarliga personskador vid kontakt med strömförande delar.
•
Se till så att matningen till enheten är spänningslös och säkrad mot
återinkoppling.
•
Se till så att obehöriga inte kan slå på anläggningen.
•
Se till så att monteringsarbeten på enhetens elanslutning bara utförs av
behörig elektriker enligt gällande lokala elektrotekniska föreskrifter.
FÖRSIKTIGHET
Risk för kroppsskada från utträngande vätska under tryck
Vid anslutningarna finns risk för brännskador eller kroppsskador vid felaktig
montering, felaktig demontering eller felaktigt underhållsarbete om hett vatten
eller het ånga under tryck plötsligt släpps ut.
•
Kontrollera att montering, demontering eller underhållsarbete utförs
fackmässigt.
•
Kontrollera att anläggningen är trycklös innan montering, demontering
eller underhållsarbete på anslutningarna utförs.
Tekniska data
Efterkärl
6 bar
G1 "
Höjd "H" Höjd "h"
Vikt [kg]
[mm]
[mm]
37 1060 146
54 1360 146
65 1345 133
78 1560 133
94 1810 133
149 2275 133
156 2685 133
320 2130 350
465 2130 350
565 2590 350
795 2590 380
1080 3160 380
1115 3695 380
