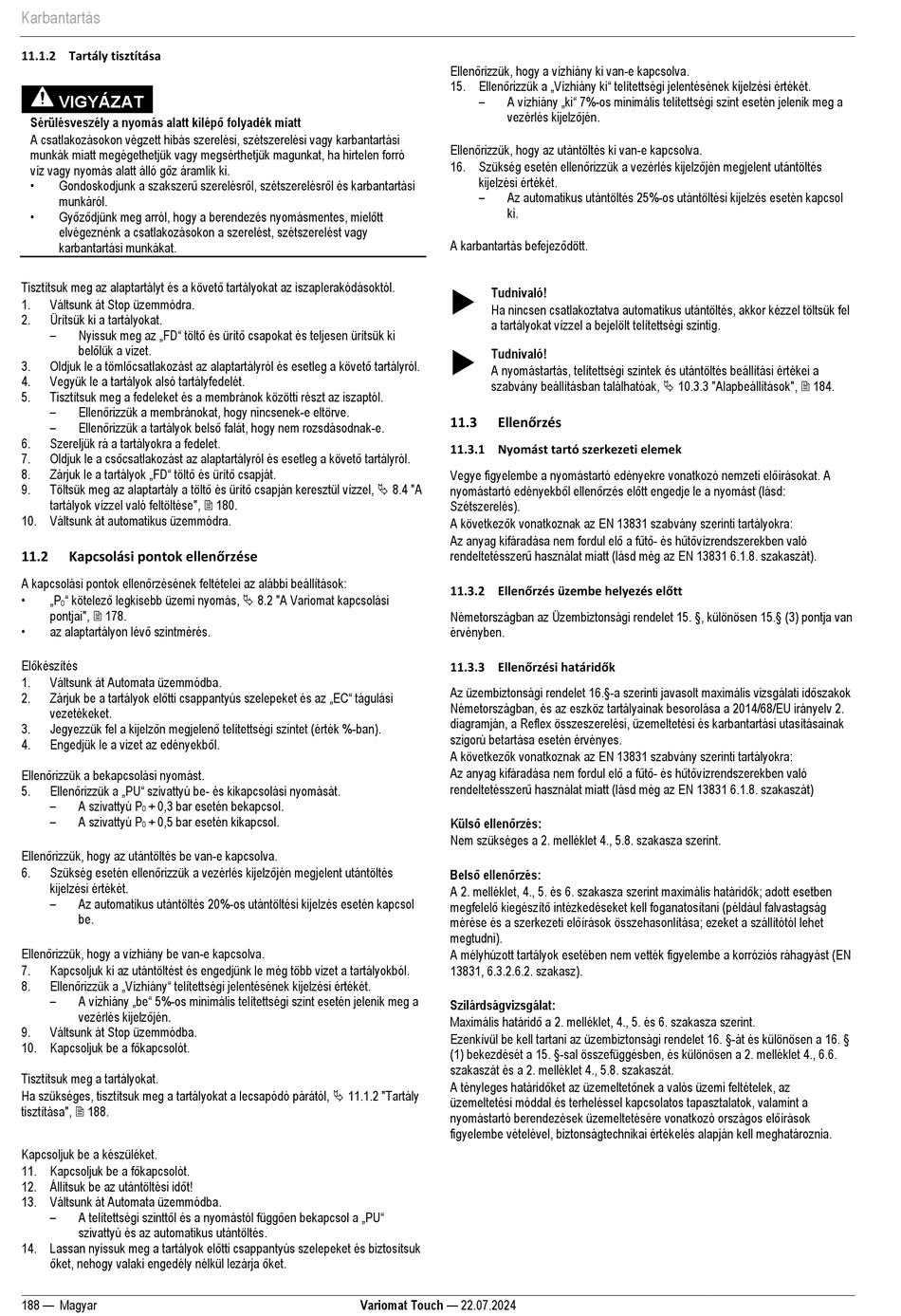

Karbantartás
11.1.2 Tartály tisztítása
VIGYÁZAT
Sérülésveszély a nyomás alatt kilépő folyadék miatt
A csatlakozásokon végzett hibás szerelési, szétszerelési vagy karbantartási
munkák miatt megégethetjük vagy megsérthetjük magunkat, ha hirtelen forró
víz vagy nyomás alatt álló gőz áramlik ki.
Gondoskodjunk a szakszerű szerelésről, szétszerelésről és karbantartási
munkáról.
Győződjünk meg arról, hogy a berendezés nyomásmentes, mielőtt
elvégeznénk a csatlakozásokon a szerelést, szétszerelést vagy
karbantartási munkákat.
Tisztítsuk meg az alaptartályt és a követő tartályokat az iszaplerakódásoktól.
1.
Váltsunk át Stop üzemmódra.
2.
Ürítsük ki a tartályokat.
Nyissuk meg az „FD" töltő és ürítő csapokat és teljesen ürítsük ki
belőlük a vizet.
Oldjuk le a tömlőcsatlakozást az alaptartályról és esetleg a követő tartályról.
3.
4.
Vegyük le a tartályok alsó tartályfedelét.
5.
Tisztítsuk meg a fedeleket és a membránok közötti részt az iszaptól.
Ellenőrizzük a membránokat, hogy nincsenek-e eltörve.
Ellenőrizzük a tartályok belső falát, hogy nem rozsdásodnak-e.
6.
Szereljük rá a tartályokra a fedelet.
Oldjuk le a csőcsatlakozást az alaptartályról és esetleg a követő tartályról.
7.
Zárjuk le a tartályok „FD" töltő és ürítő csapját.
8.
Töltsük meg az alaptartály a töltő és ürítő csapján keresztül vízzel,  8.4 "A
9.
tartályok vízzel való feltöltése",  180.
10. Váltsunk át automatikus üzemmódra.
Kapcsolási pontok ellenőrzése
11.2
A kapcsolási pontok ellenőrzésének feltételei az alábbi beállítások:
„P
" kötelező legkisebb üzemi nyomás,  8.2 "A Variomat kapcsolási
0
pontjai",  178.
az alaptartályon lévő szintmérés.
Előkészítés
1.
Váltsunk át Automata üzemmódba.
Zárjuk be a tartályok előtti csappantyús szelepeket és az „EC" tágulási
2.
vezetékeket.
Jegyezzük fel a kijelzőn megjelenő telítettségi szintet (érték %-ban).
3.
Engedjük le a vizet az edényekből.
4.
Ellenőrizzük a bekapcsolási nyomást.
Ellenőrizzük a „PU" szivattyú be- és kikapcsolási nyomását.
5.
A szivattyú P
+ 0,3 bar esetén bekapcsol.
0
A szivattyú P
+ 0,5 bar esetén kikapcsol.
0
Ellenőrizzük, hogy az utántöltés be van-e kapcsolva.
Szükség esetén ellenőrizzük a vezérlés kijelzőjén megjelent utántöltés
6.
kijelzési értékét.
Az automatikus utántöltés 20%-os utántöltési kijelzés esetén kapcsol
be.
Ellenőrizzük, hogy a vízhiány be van-e kapcsolva.
7.
Kapcsoljuk ki az utántöltést és engedjünk le még több vizet a tartályokból.
Ellenőrizzük a „Vízhiány" telítettségi jelentésének kijelzési értékét.
8.
A vízhiány „be" 5%-os minimális telítettségi szint esetén jelenik meg a
vezérlés kijelzőjén.
9.
Váltsunk át Stop üzemmódba.
10. Kapcsoljuk be a főkapcsolót.
Tisztítsuk meg a tartályokat.
Ha szükséges, tisztítsuk meg a tartályokat a lecsapódó párától,  11.1.2 "Tartály
tisztítása",  188.
Kapcsoljuk be a készüléket.
11. Kapcsoljuk be a főkapcsolót.
12. Állítsuk be az utántöltési időt!
13. Váltsunk át Automata üzemmódba.
A telítettségi szinttől és a nyomástól függően bekapcsol a „PU"
szivattyú és az automatikus utántöltés.
14. Lassan nyissuk meg a tartályok előtti csappantyús szelepeket és biztosítsuk
őket, nehogy valaki engedély nélkül lezárja őket.
188 — Magyar
Ellenőrizzük, hogy a vízhiány ki van-e kapcsolva.
15. Ellenőrizzük a „Vízhiány ki" telítettségi jelentésének kijelzési értékét.
A vízhiány „ki" 7%-os minimális telítettségi szint esetén jelenik meg a
vezérlés kijelzőjén.
Ellenőrizzük, hogy az utántöltés ki van-e kapcsolva.
16. Szükség esetén ellenőrizzük a vezérlés kijelzőjén megjelent utántöltés
kijelzési értékét.
Az automatikus utántöltés 25%-os utántöltési kijelzés esetén kapcsol
ki.
A karbantartás befejeződött.

Tudnivaló!
Ha nincsen csatlakoztatva automatikus utántöltés, akkor kézzel töltsük fel
a tartályokat vízzel a bejelölt telítettségi szintig.

Tudnivaló!
A nyomástartás, telítettségi szintek és utántöltés beállítási értékei a
szabvány beállításban találhatóak,  10.3.3 "Alapbeállítások",  184.
Ellenőrzés
11.3
11.3.1 Nyomást tartó szerkezeti elemek
Vegye figyelembe a nyomástartó edényekre vonatkozó nemzeti előírásokat. A
nyomástartó edényekből ellenőrzés előtt engedje le a nyomást (lásd:
Szétszerelés).
A következők vonatkoznak az EN 13831 szabvány szerinti tartályokra:
Az anyag kifáradása nem fordul elő a fűtő- és hűtővízrendszerekben való
rendeltetésszerű használat miatt (lásd még az EN 13831 6.1.8. szakaszát).
11.3.2 Ellenőrzés üzembe helyezés előtt
Németországban az Üzembiztonsági rendelet 15. §, különösen 15.§ (3) pontja van
érvényben.
11.3.3 Ellenőrzési határidők
Az üzembiztonsági rendelet 16.§-a szerinti javasolt maximális vizsgálati időszakok
Németországban, és az eszköz tartályainak besorolása a 2014/68/EU irányelv 2.
diagramján, a Reflex összeszerelési, üzemeltetési és karbantartási utasításainak
szigorú betartása esetén érvényes.
A következők vonatkoznak az EN 13831 szabvány szerinti tartályokra:
Az anyag kifáradása nem fordul elő a fűtő- és hűtővízrendszerekben való
rendeltetésszerű használat miatt (lásd még az EN 13831 6.1.8. szakaszát)
Külső ellenőrzés:
Nem szükséges a 2. melléklet 4., 5.8. szakasza szerint.
Belső ellenőrzés:
A 2. melléklet, 4., 5. és 6. szakasza szerint maximális határidők; adott esetben
megfelelő kiegészítő intézkedéseket kell foganatosítani (például falvastagság
mérése és a szerkezeti előírások összehasonlítása; ezeket a szállítótól lehet
megtudni).
A mélyhúzott tartályok esetében nem vették figyelembe a korróziós ráhagyást (EN
13831, 6.3.2.6.2. szakasz).
Szilárdságvizsgálat:
Maximális határidő a 2. melléklet, 4., 5. és 6. szakasza szerint.
Ezenkívül be kell tartani az üzembiztonsági rendelet 16. §-át és különösen a 16. §
(1) bekezdését a 15. §-sal összefüggésben, és különösen a 2. melléklet 4., 6.6.
szakaszát és a 2. melléklet 4., 5.8. szakaszát.
A tényleges határidőket az üzemeltetőnek a valós üzemi feltételek, az
üzemeltetési móddal és terheléssel kapcsolatos tapasztalatok, valamint a
nyomástartó berendezések üzemeltetésére vonatkozó országos előírások
figyelembe vételével, biztonságtechnikai értékelés alapján kell meghatároznia.
Variomat Touch — 22.07.2024
