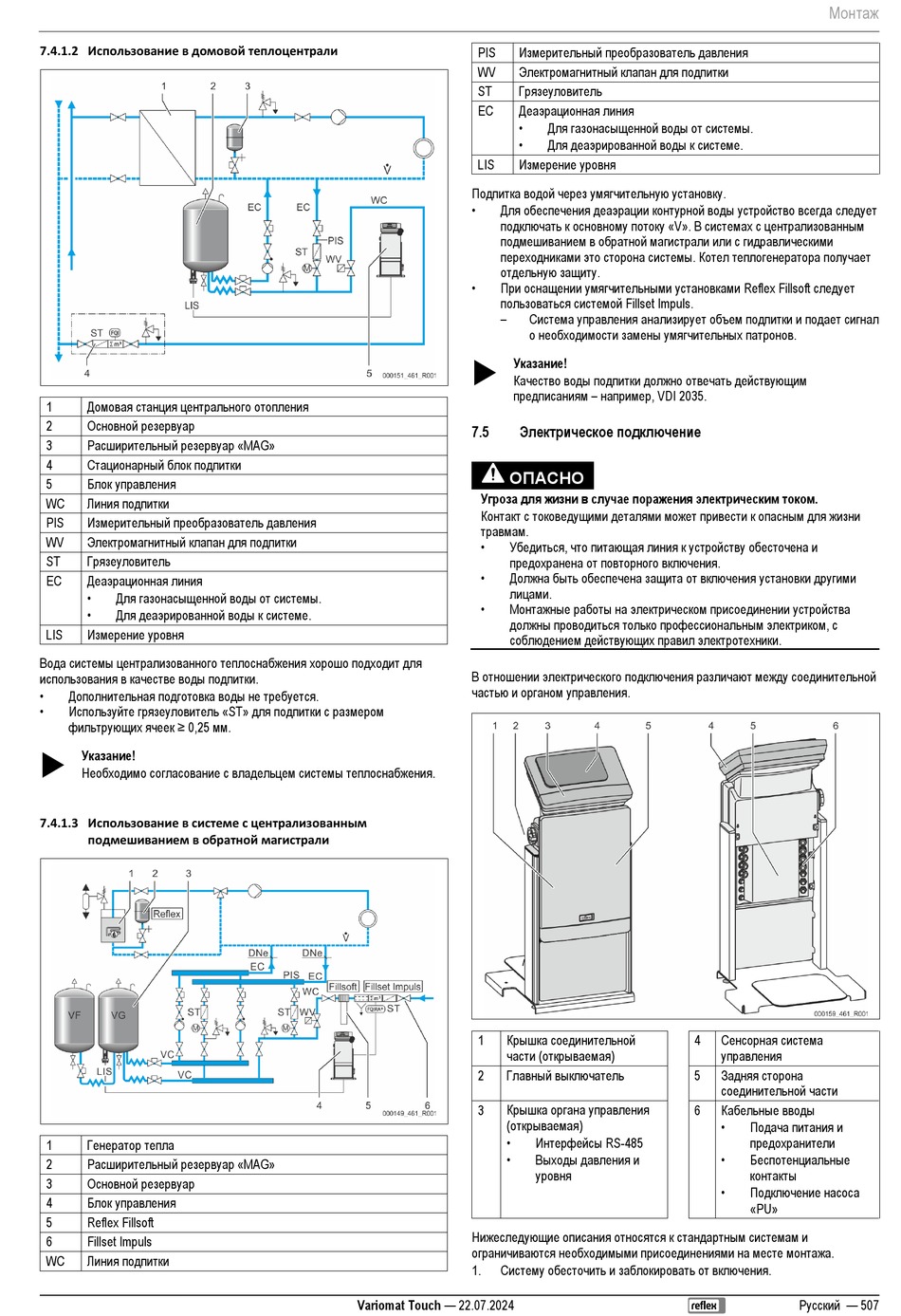

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 507

7.4.1.2 Использование в домовой теплоцентрали
Домовая станция центрального отопления
1
Основной резервуар
2
Расширительный резервуар «MAG»
3
Стационарный блок подпитки
4
Блок управления
5
Линия подпитки
WC
Измерительный преобразователь давления
PIS
Электромагнитный клапан для подпитки
WV
Грязеуловитель
ST
Деаэрационная линия
EC
• Для газонасыщенной воды от системы.
• Для деаэрированной воды к системе.
Измерение уровня
LIS
Вода системы централизованного теплоснабжения хорошо подходит для
использования в качестве воды подпитки.
• Дополнительная подготовка воды не требуется.
• Используйте грязеуловитель «ST» для подпитки с размером
фильтрующих ячеек ≥ 0,25 мм.
Указание!

Необходимо согласование с владельцем системы теплоснабжения.
7.4.1.3 Использование в системе с централизованным
подмешиванием в обратной магистрали
Генератор тепла
1
Расширительный резервуар «MAG»
2
Основной резервуар
3
Блок управления
4
5 Reflex Fillsoft
6 Fillset Impuls
Линия подпитки
WC
Измерительный преобразователь давления
PIS
Электромагнитный клапан для подпитки
WV
Грязеуловитель
ST
Деаэрационная линия
EC
•
•
Измерение уровня
LIS
Подпитка водой через умягчительную установку.
• Для обеспечения деаэрации контурной воды устройство всегда следует
подключать к основному потоку «V». В системах с централизованным
подмешиванием в обратной магистрали или с гидравлическими
переходниками это сторона системы. Котел теплогенератора получает
отдельную защиту.
• При оснащении умягчительными установками Reflex Fillsoft следует
пользоваться системой Fillset Impuls.
–
Указание!

Качество воды подпитки должно отвечать действующим
предписаниям – например, VDI 2035.
Электрическое подключение
7.5
ОПАСНО
Угроза для жизни в случае поражения электрическим током.
Контакт с токоведущими деталями может привести к опасным для жизни
травмам.
• Убедиться, что питающая линия к устройству обесточена и
предохранена от повторного включения.
• Должна быть обеспечена защита от включения установки другими
лицами.
• Монтажные работы на электрическом присоединении устройства
должны проводиться только профессиональным электриком, с
соблюдением действующих правил электротехники.
В отношении электрического подключения различают между соединительной
частью и органом управления.
Крышка соединительной
1
части (открываемая)
Главный выключатель
2
Крышка органа управления
3
(открываемая)
•
•
Нижеследующие описания относятся к стандартным системам и
ограничиваются необходимыми присоединениями на месте монтажа.
Систему обесточить и заблокировать от включения.
1.
Variomat Touch — 22.07.2024
Для газонасыщенной воды от системы.
Для деаэрированной воды к системе.
Система управления анализирует объем подпитки и подает сигнал
о необходимости замены умягчительных патронов.
4
5
6
Интерфейсы RS-485
Выходы давления и
уровня
Монтаж
Сенсорная система
управления
Задняя сторона
соединительной части
Кабельные вводы
• Подача питания и
предохранители
• Беспотенциальные
контакты
• Подключение насоса
«PU»
Русский — 507
