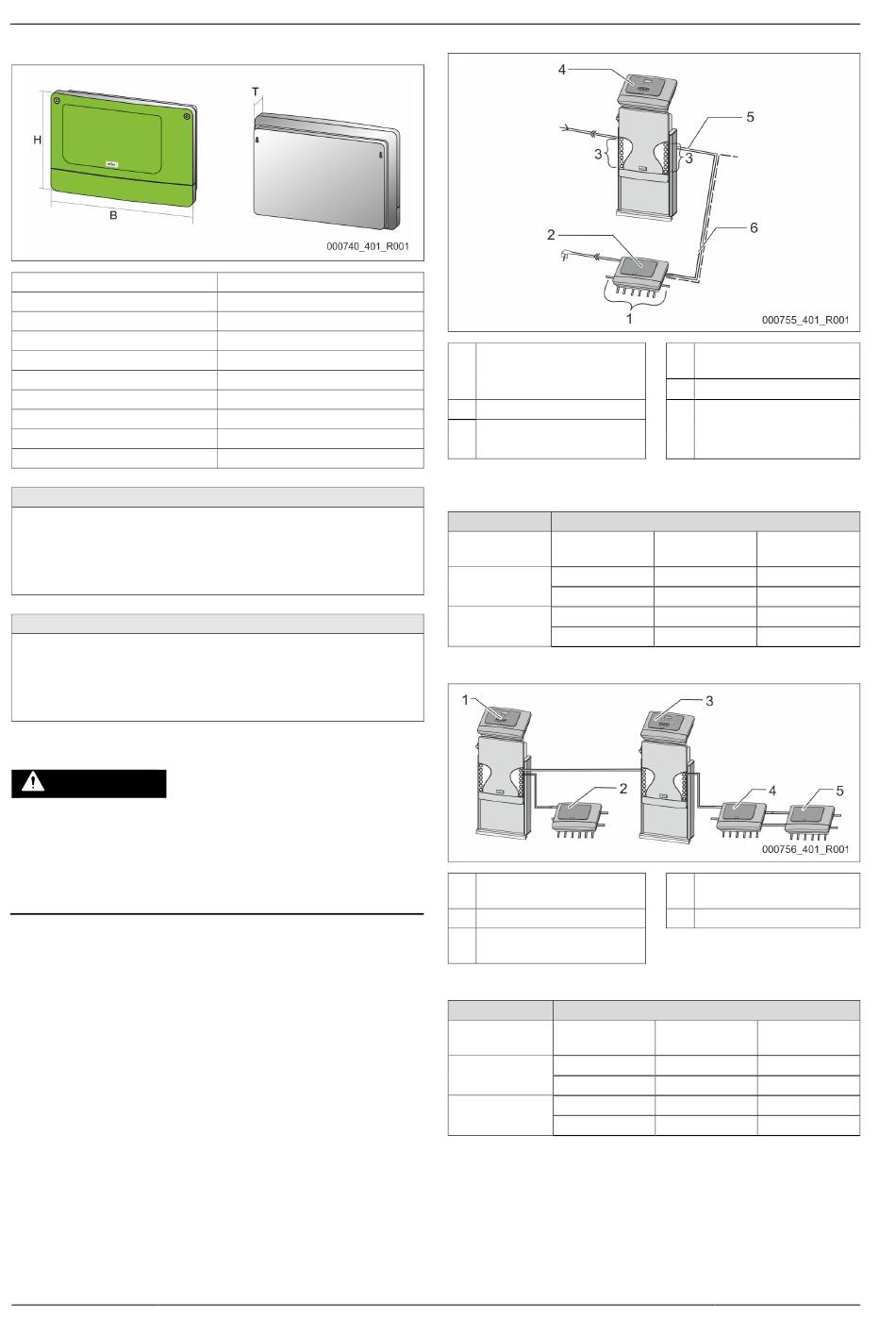

I/O-modul (razširitveni modul kot dodatna oprema)
Tehnični podatki
5.1
Ohišje
Širina (Š):
Višina (V):
Globina (G):
Teža:
Dopustna obratovalna temperatura:
Dopustna temperatura skladiščenja:
Stopnja zaščite IP:
Oskrba z napetostjo:
Varovalka (primarna):
Vhodi / izhodi
•
6 rele izhodov brez potenciala (menjalnik)
•
3 digitalni vhodi 230 V AC
•
3 digitalni vhodi 24 V AC
• 2 analogna izhoda (nista potrebna, ker sta že vsebovana v krmilju Control
Touch.)
Vmesniki h krmilju
•
RS-485
•
19,2 kbit/s
•
brez potenciala
• priključek prek vtičnih ali vijačnih sponk
• zapisnik specifičen za RSI
5.2 Nastavitve
NEVARNOST
Življenjska nevarnost zaradi električnega udara!
Življenjsko nevarne poškodbe zaradi električnega udara. Deli platine aparata
so lahko kljub temu, da ste izvlekli omrežni vtič iz vtičnice oskrbe z napetostjo,
še pod napetostjo 230 V.
•
Preden boste odstranili pokrove, krmilje aparata v celoti izklopite iz
napajanja.
•
Preverite, da platina ni pod napetostjo.
Nastavitve priključnih upornikov v RS-485-omrežjih
5.2.1
Primeri za vklop ali izklop von den zaključnih upornikov v RS-485-omrežjih.
•
Na osnovni platini krmilja se nahajata DIP-stikali 1 in 2.
• Največja dolžina 1000 metrov za RS-485-povezavo
194 — Slovenščina
Ohišje iz umetne mase
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A počasna
Variomat Touch — 22.07.2024
Krmilje aparata z I/O modulom
1 Rele izhodi I/O-modula*
•
6 digitalnih izhodov
2 I/O-modul
Priključki I/O-vodov
3
* 2 analogna izhoda nista potrebna, ker sta v krmilju Control Touch že dva
analogna izhoda za meritev tlaka in nivoja.
Nastavitve priključnih upornikov
Jumper / stikalo
Nastavitve
Jumper J10 vklopljen
in J11 izklopljen
DIP-stikalo 1 vklopljen
in 2 izklopljen
Krmilja aparatov in I/O-modul v funkciji Master-Slave
1 Krmilje Control Touch v funkciji
Master
2 I/O-modul za funkcijo Master
3 Krmilje Control Touch v funkciji
Slave
Funkcija Master
Nastavitve priključnih upornikov
Jumper / stikalo
Nastavitve
Jumper J10 vklopljen
in J11 izklopljen
DIP-stikalo 1 vklopljen
in 2 izklopljen
•
4 Krmilje Control
Touch:
5 RS-485-povezava
6 Opcijska RS-485-zveza
•
Master - Slave
•
Feldbus
Krmilje Control
I/O-modul
Touch
X ---
--- ---
--- X
--- ---
4 I/O-modul za funkcijo Slave
I/O-modul za razširitev
5
Krmilje Control
I/O-modul
Touch
X ---
--- ---
--- X
--- ---
