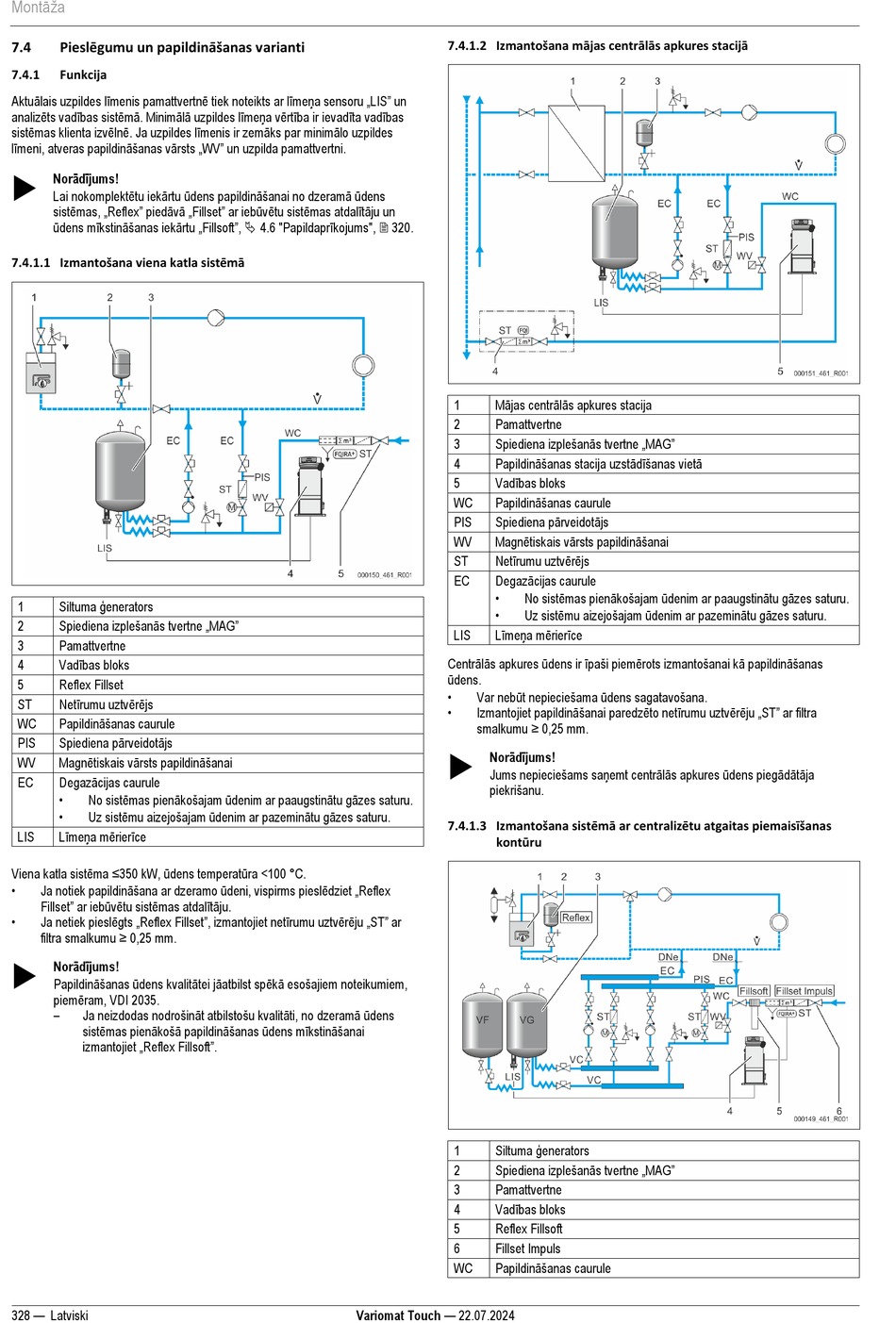

Montāža
Pieslēgumu un papildināšanas varianti
7.4
7.4.1 Funkcija
Aktuālais uzpildes līmenis pamattvertnē tiek noteikts ar līmeņa sensoru „LIS" un
analizēts vadības sistēmā. Minimālā uzpildes līmeņa vērtība ir ievadīta vadības
sistēmas klienta izvēlnē. Ja uzpildes līmenis ir zemāks par minimālo uzpildes
līmeni, atveras papildināšanas vārsts „WV" un uzpilda pamattvertni.
Norādījums!

Lai nokomplektētu iekārtu ūdens papildināšanai no dzeramā ūdens
sistēmas, „Reflex" piedāvā „Fillset" ar iebūvētu sistēmas atdalītāju un
ūdens mīkstināšanas iekārtu „Fillsoft",  4.6 "Papildaprīkojums",  320.
7.4.1.1 Izmantošana viena katla sistēmā
Siltuma ģenerators
1
Spiediena izplešanās tvertne „MAG"
2
3 Pamattvertne
Vadības bloks
4
5 Reflex Fillset
Netīrumu uztvērējs
ST
Papildināšanas caurule
WC
Spiediena pārveidotājs
PIS
Magnētiskais vārsts papildināšanai
WV
Degazācijas caurule
EC
• No sistēmas pienākošajam ūdenim ar paaugstinātu gāzes saturu.
• Uz sistēmu aizejošajam ūdenim ar pazeminātu gāzes saturu.
Līmeņa mērierīce
LIS
Viena katla sistēma ≤350 kW, ūdens temperatūra <100 °C.
• Ja notiek papildināšana ar dzeramo ūdeni, vispirms pieslēdziet „Reflex
Fillset" ar iebūvētu sistēmas atdalītāju.
• Ja netiek pieslēgts „Reflex Fillset", izmantojiet netīrumu uztvērēju „ST" ar
filtra smalkumu ≥ 0,25 mm.
Norādījums!

Papildināšanas ūdens kvalitātei jāatbilst spēkā esošajiem noteikumiem,
piemēram, VDI 2035.
– Ja neizdodas nodrošināt atbilstošu kvalitāti, no dzeramā ūdens
sistēmas pienākošā papildināšanas ūdens mīkstināšanai
izmantojiet „Reflex Fillsoft".
328 — Latviski
7.4.1.2 Izmantošana mājas centrālās apkures stacijā
Mājas centrālās apkures stacija
1
2 Pamattvertne
Spiediena izplešanās tvertne „MAG"
3
Papildināšanas stacija uzstādīšanas vietā
4
Vadības bloks
5
Papildināšanas caurule
WC
Spiediena pārveidotājs
PIS
Magnētiskais vārsts papildināšanai
WV
Netīrumu uztvērējs
ST
Degazācijas caurule
EC
• No sistēmas pienākošajam ūdenim ar paaugstinātu gāzes saturu.
• Uz sistēmu aizejošajam ūdenim ar pazeminātu gāzes saturu.
Līmeņa mērierīce
LIS
Centrālās apkures ūdens ir īpaši piemērots izmantošanai kā papildināšanas
ūdens.
• Var nebūt nepieciešama ūdens sagatavošana.
• Izmantojiet papildināšanai paredzēto netīrumu uztvērēju „ST" ar filtra
smalkumu ≥ 0,25 mm.
Norādījums!

Jums nepieciešams saņemt centrālās apkures ūdens piegādātāja
piekrišanu.
7.4.1.3 Izmantošana sistēmā ar centralizētu atgaitas piemaisīšanas
kontūru
Siltuma ģenerators
1
Spiediena izplešanās tvertne „MAG"
2
3 Pamattvertne
Vadības bloks
4
5 Reflex Fillsoft
6 Fillset Impuls
Papildināšanas caurule
WC
