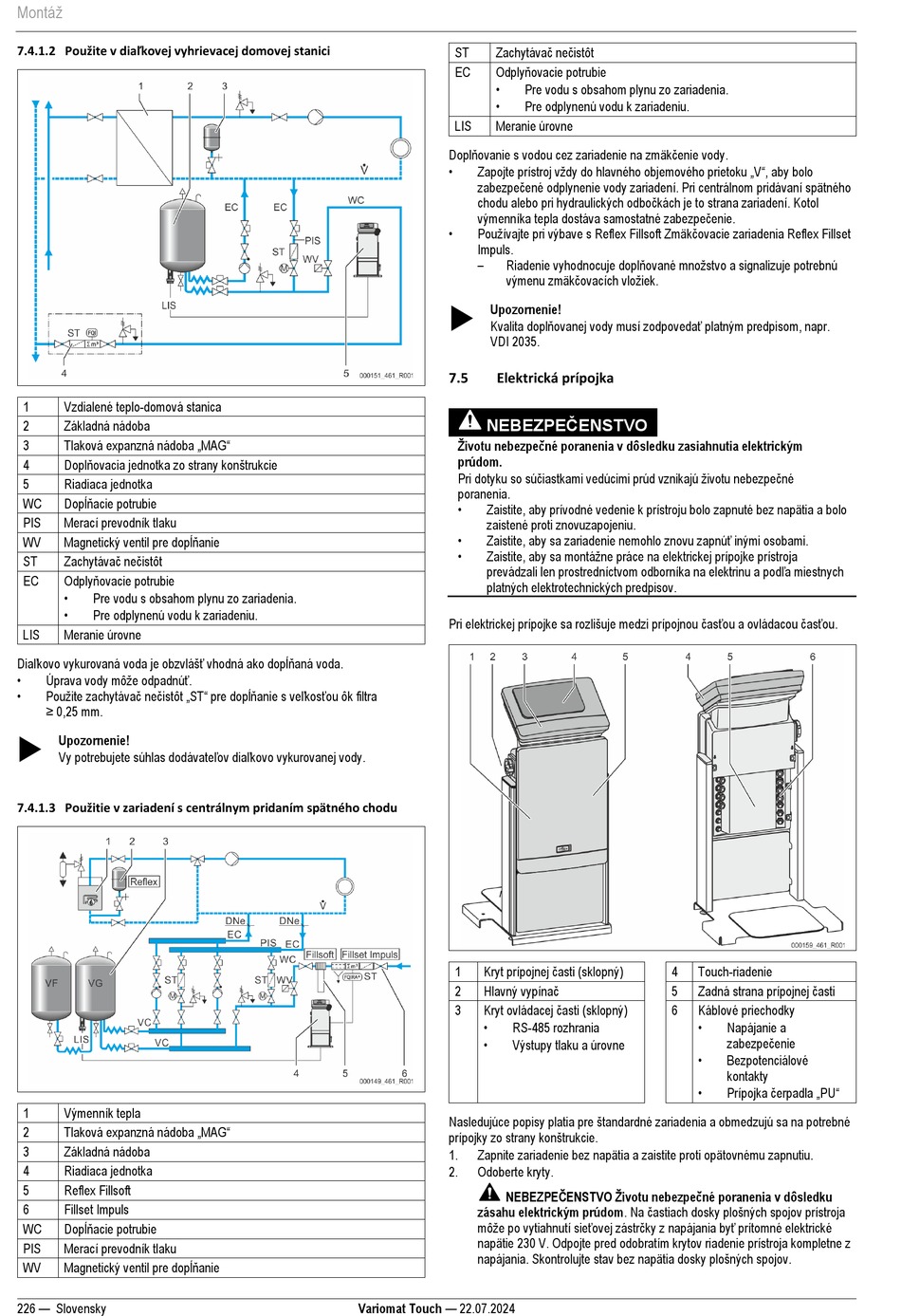

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 226

Montáž
7.4.1.2 Použite v diaľkovej vyhrievacej domovej stanici
1 Vzdialené teplo-domová stanica
2 Základná nádoba
Tlaková expanzná nádoba „MAG"
3
Doplňovacia jednotka zo strany konštrukcie
4
5 Riadiaca jednotka
Dopĺňacie potrubie
WC
PIS Merací prevodník tlaku
Magnetický ventil pre dopĺňanie
WV
Zachytávač nečistôt
ST
Odplyňovacie potrubie
EC
•
Pre vodu s obsahom plynu zo zariadenia.
•
Pre odplynenú vodu k zariadeniu.
LIS Meranie úrovne
Diaľkovo vykurovaná voda je obzvlášť vhodná ako dopĺňaná voda.
• Úprava vody môže odpadnúť.
• Použite zachytávač nečistôt „ST" pre dopĺňanie s veľkosťou ôk filtra
≥ 0,25 mm.

Upozornenie!
Vy potrebujete súhlas dodávateľov diaľkovo vykurovanej vody.
7.4.1.3 Použitie v zariadení s centrálnym pridaním spätného chodu
1 Výmenník tepla
Tlaková expanzná nádoba „MAG"
2
3 Základná nádoba
4 Riadiaca jednotka
5 Reflex Fillsoft
6 Fillset Impuls
Dopĺňacie potrubie
WC
PIS Merací prevodník tlaku
Magnetický ventil pre dopĺňanie
WV
226 — Slovensky
Zachytávač nečistôt
ST
Odplyňovacie potrubie
EC
•
Pre vodu s obsahom plynu zo zariadenia.
•
Pre odplynenú vodu k zariadeniu.
LIS Meranie úrovne
Doplňovanie s vodou cez zariadenie na zmäkčenie vody.
• Zapojte prístroj vždy do hlavného objemového prietoku „V", aby bolo
zabezpečené odplynenie vody zariadení. Pri centrálnom pridávaní spätného
chodu alebo pri hydraulických odbočkách je to strana zariadení. Kotol
výmenníka tepla dostáva samostatné zabezpečenie.
• Používajte pri výbave s Reflex Fillsoft Zmäkčovacie zariadenia Reflex Fillset
Impuls.
– Riadenie vyhodnocuje doplňované množstvo a signalizuje potrebnú
výmenu zmäkčovacích vložiek.

Upozornenie!
Kvalita doplňovanej vody musí zodpovedať platným predpisom, napr.
VDI 2035.
7.5 Elektrická prípojka
NEBEZPEČENSTVO
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým
prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
•
Zaistite, aby prívodné vedenie k prístroju bolo zapnuté bez napätia a bolo
zaistené proti znovuzapojeniu.
• Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
• Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa miestnych
platných elektrotechnických predpisov.
Pri elektrickej prípojke sa rozlišuje medzi prípojnou časťou a ovládacou časťou.
Kryt prípojnej časti (sklopný)
1
Hlavný vypínač
2
Kryt ovládacej časti (sklopný)
3
•
RS-485 rozhrania
•
Výstupy tlaku a úrovne
Nasledujúce popisy platia pre štandardné zariadenia a obmedzujú sa na potrebné
prípojky zo strany konštrukcie.
1. Zapnite zariadenie bez napätia a zaistite proti opätovnému zapnutiu.
2. Odoberte kryty.
NEBEZPEČENSTVO Životu nebezpečné poranenia v dôsledku
zásahu elektrickým prúdom. Na častiach dosky plošných spojov prístroja
môže po vytiahnutí sieťovej zástrčky z napájania byť prítomné elektrické
napätie 230 V. Odpojte pred odobratím krytov riadenie prístroja kompletne z
napájania. Skontrolujte stav bez napätia dosky plošných spojov.
Variomat Touch — 22.07.2024
4 Touch-riadenie
Zadná strana prípojnej časti
5
6 Káblové priechodky
•
Napájanie a
zabezpečenie
•
Bezpotenciálové
kontakty
• Prípojka čerpadla „PU"
