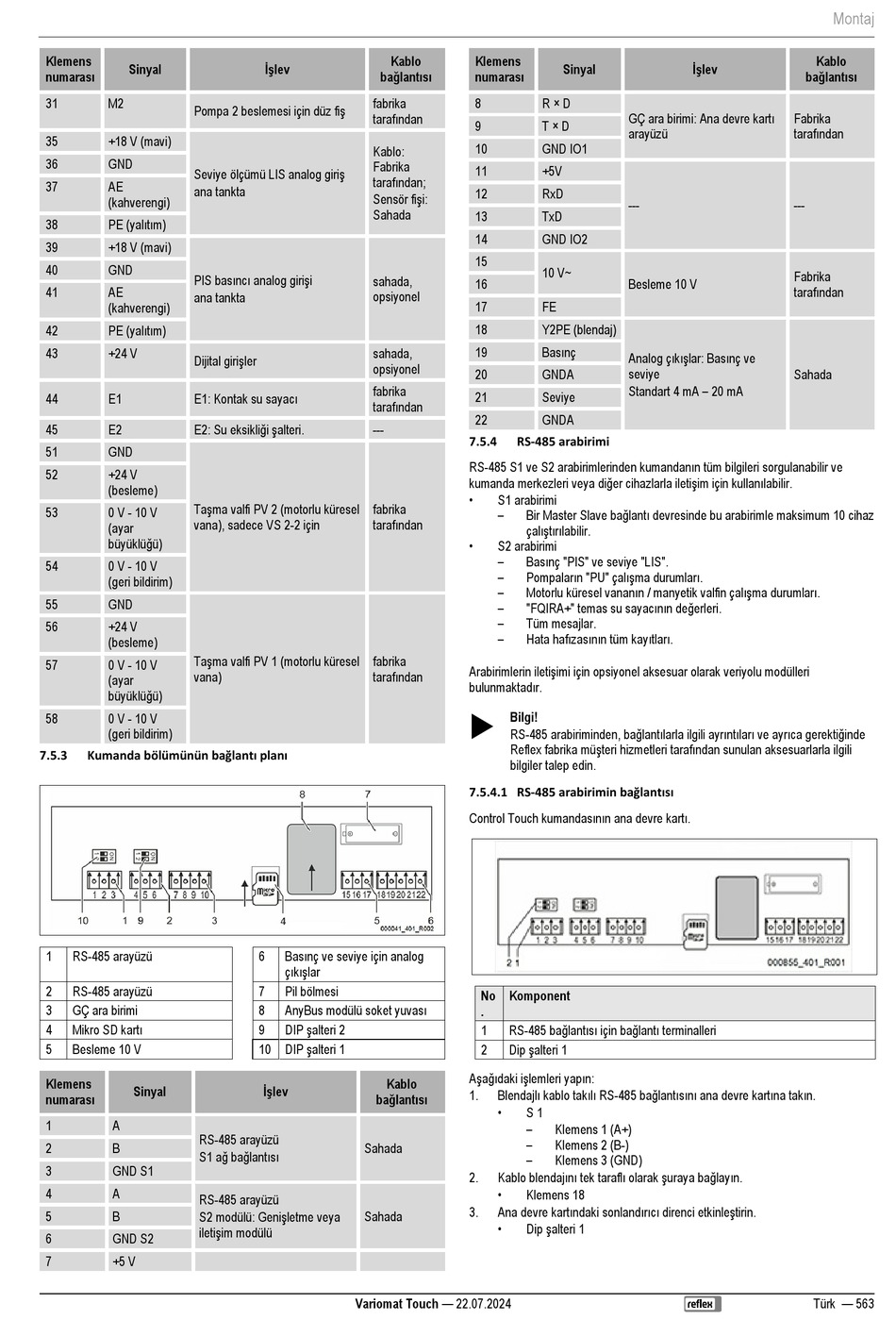

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 563

Klemens
Sinyal
numarası
31 M2
Pompa 2 beslemesi için düz fiş
35 +18 V (mavi)
36 GND
Seviye ölçümü LIS analog giriş
37 AE
ana tankta
(kahverengi)
PE (yalıtım)
38
39 +18 V (mavi)
40 GND
PIS basıncı analog girişi
41 AE
ana tankta
(kahverengi)
PE (yalıtım)
42
43 +24 V
Dijital girişler
E1: Kontak su sayacı
44 E1
E2: Su eksikliği şalteri.
45 E2
51 GND
52 +24 V
(besleme)
Taşma valfi PV 2 (motorlu küresel
53 0 V - 10 V
vana), sadece VS 2-2 için
(ayar
büyüklüğü)
54 0 V - 10 V
(geri bildirim)
55 GND
56 +24 V
(besleme)
Taşma valfi PV 1 (motorlu küresel
57 0 V - 10 V
vana)
(ayar
büyüklüğü)
58 0 V - 10 V
(geri bildirim)
Kumanda bölümünün bağlantı planı
7.5.3
1 RS-485 arayüzü
2 RS-485 arayüzü
3 GÇ ara birimi
Mikro SD kartı
4
5 Besleme 10 V
Klemens
Sinyal
numarası
1 A
RS-485 arayüzü
2 B
S1 ağ bağlantısı
3 GND S1
4 A
RS-485 arayüzü
S2 modülü: Genişletme veya
5 B
iletişim modülü
6 GND S2
7 +5 V
Kablo
İşlev
bağlantısı
fabrika
tarafından
Kablo:
Fabrika
tarafından;
Sensör fişi:
Sahada
sahada,
opsiyonel
sahada,
opsiyonel
fabrika
tarafından
---
fabrika
tarafından
fabrika
tarafından
Basınç ve seviye için analog
6
çıkışlar
7 Pil bölmesi
AnyBus modülü soket yuvası
8
DIP şalteri 2
9
10 DIP şalteri 1
Kablo
İşlev
bağlantısı
Sahada
Sahada
Variomat Touch — 22.07.2024
Klemens
Sinyal
numarası
8 R × D
GÇ ara birimi: Ana devre kartı
9 T × D
arayüzü
10 GND IO1
11 +5V
12 RxD
---
13 TxD
14 GND IO2
15
10 V~
16 Besleme 10 V
17 FE
18 Y2PE (blendaj)
Basınç
19
Analog çıkışlar: Basınç ve
seviye
20 GNDA
Standart 4 mA – 20 mA
21 Seviye
22 GNDA
7.5.4 RS-485 arabirimi
RS-485 S1 ve S2 arabirimlerinden kumandanın tüm bilgileri sorgulanabilir ve
kumanda merkezleri veya diğer cihazlarla iletişim için kullanılabilir.
•
S1 arabirimi
– Bir Master Slave bağlantı devresinde bu arabirimle maksimum 10 cihaz
çalıştırılabilir.
•
S2 arabirimi
– Basınç "PIS" ve seviye "LIS".
– Pompaların "PU" çalışma durumları.
– Motorlu küresel vananın / manyetik valfin çalışma durumları.
– "FQIRA+" temas su sayacının değerleri.
–
Tüm mesajlar.
– Hata hafızasının tüm kayıtları.
Arabirimlerin iletişimi için opsiyonel aksesuar olarak veriyolu modülleri
bulunmaktadır.

Bilgi!
RS-485 arabiriminden, bağlantılarla ilgili ayrıntıları ve ayrıca gerektiğinde
Reflex fabrika müşteri hizmetleri tarafından sunulan aksesuarlarla ilgili
bilgiler talep edin.
7.5.4.1 RS-485 arabirimin bağlantısı
Control Touch kumandasının ana devre kartı.
No Komponent
.
RS-485 bağlantısı için bağlantı terminalleri
1
Dip şalteri 1
2
Aşağıdaki işlemleri yapın:
Blendajlı kablo takılı RS-485 bağlantısını ana devre kartına takın.
1.
•
S 1
–
Klemens 1 (A+)
–
Klemens 2 (B-)
–
Klemens 3 (GND)
Kablo blendajını tek taraflı olarak şuraya bağlayın.
2.
•
Klemens 18
Ana devre kartındaki sonlandırıcı direnci etkinleştirin.
3.
• Dip şalteri 1
Montaj
Kablo
İşlev
bağlantısı
Fabrika
tarafından
---
Fabrika
tarafından
Sahada
Türk — 563
