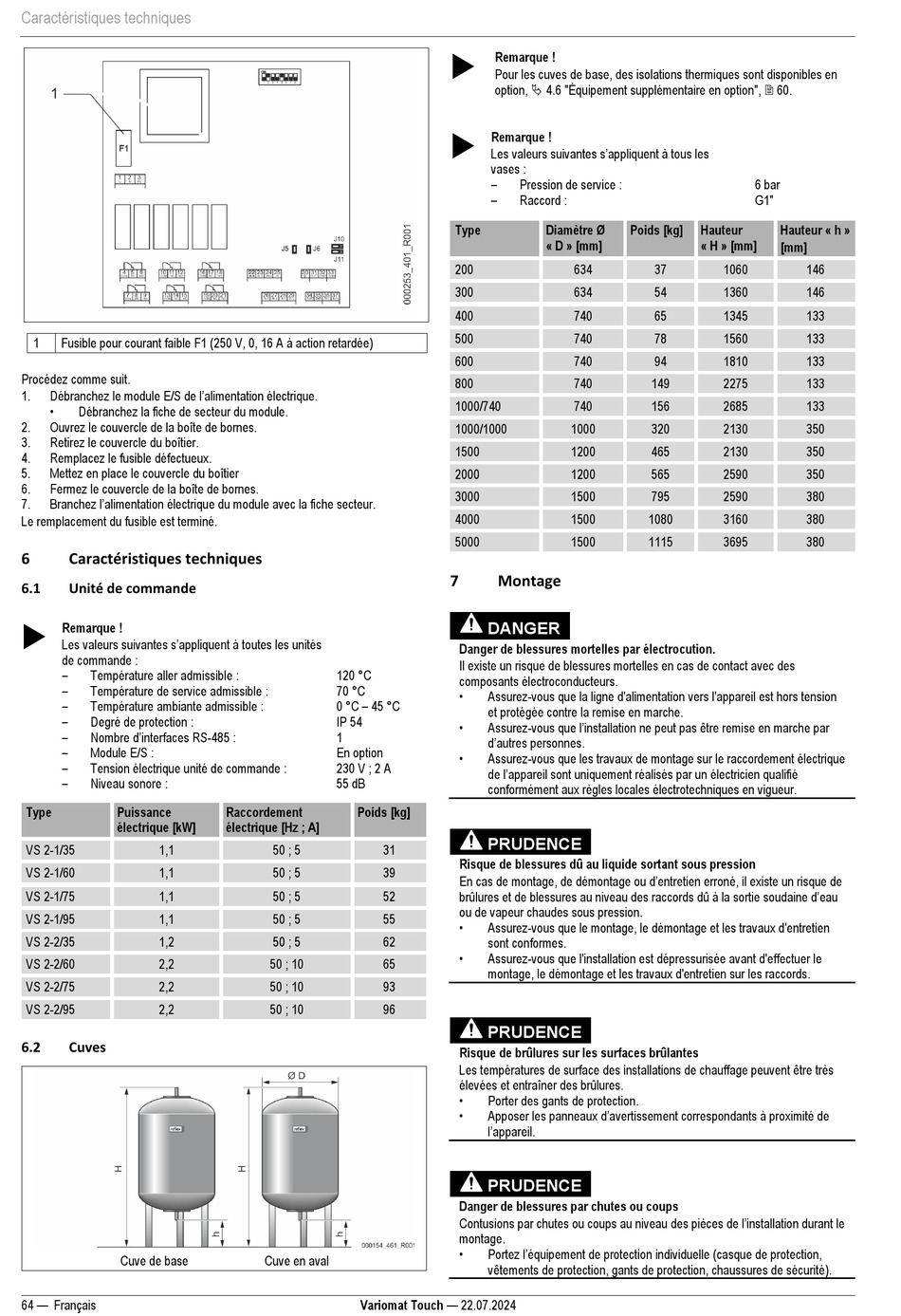

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 64

Caractéristiques techniques
1 Fusible pour courant faible F1 (250 V, 0, 16 A à action retardée)
Procédez comme suit.
Débranchez le module E/S de l'alimentation électrique.
1.
•
Débranchez la fiche de secteur du module.
2. Ouvrez le couvercle de la boîte de bornes.
3. Retirez le couvercle du boîtier.
4. Remplacez le fusible défectueux.
5. Mettez en place le couvercle du boîtier
6. Fermez le couvercle de la boîte de bornes.
Branchez l'alimentation électrique du module avec la fiche secteur.
7.
Le remplacement du fusible est terminé.
6 Caractéristiques techniques
6.1 Unité de commande

Remarque !
Les valeurs suivantes s'appliquent à toutes les unités
de commande :
–
Température aller admissible :
–
Température de service admissible :
–
Température ambiante admissible :
–
Degré de protection :
– Nombre d'interfaces RS-485 :
–
Module E/S :
–
Tension électrique unité de commande :
–
Niveau sonore :
Type Puissance
électrique [kW]
VS 2-1/35 1,1
VS 2-1/60 1,1
VS 2-1/75 1,1
VS 2-1/95 1,1
VS 2-2/35 1,2
VS 2-2/60 2,2
VS 2-2/75 2,2
VS 2-2/95 2,2
6.2 Cuves
Cuve de base
64 — Français
120 °C
70 °C
0 °C – 45 °C
IP 54
1
En option
230 V ; 2 A
55 dB
Raccordement Poids [kg]
électrique [Hz ; A]
50 ; 5 31
50 ; 5 39
50 ; 5 52
50 ; 5 55
50 ; 5 62
50 ; 10 65
50 ; 10 93
50 ; 10 96
Cuve en aval
Variomat Touch — 22.07.2024

Remarque !
Pour les cuves de base, des isolations thermiques sont disponibles en
option,  4.6 "Équipement supplémentaire en option",  60.

Remarque !
Les valeurs suivantes s'appliquent à tous les
vases :
–
Pression de service :
–
Raccord :
Type Diamètre Ø
« D » [mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
7 Montage
DANGER
Danger de blessures mortelles par électrocution.
Il existe un risque de blessures mortelles en cas de contact avec des
composants électroconducteurs.
•
Assurez-vous que la ligne d'alimentation vers l'appareil est hors tension
et protégée contre la remise en marche.
• Assurez-vous que l'installation ne peut pas être remise en marche par
d'autres personnes.
•
Assurez-vous que les travaux de montage sur le raccordement électrique
de l'appareil sont uniquement réalisés par un électricien qualifié
conformément aux règles locales électrotechniques en vigueur.
PRUDENCE
Risque de blessures dû au liquide sortant sous pression
En cas de montage, de démontage ou d'entretien erroné, il existe un risque de
brûlures et de blessures au niveau des raccords dû à la sortie soudaine d'eau
ou de vapeur chaudes sous pression.
•
Assurez-vous que le montage, le démontage et les travaux d'entretien
sont conformes.
•
Assurez-vous que l'installation est dépressurisée avant d'effectuer le
montage, le démontage et les travaux d'entretien sur les raccords.
PRUDENCE
Risque de brûlures sur les surfaces brûlantes
Les températures de surface des installations de chauffage peuvent être très
élevées et entraîner des brûlures.
•
Porter des gants de protection.
• Apposer les panneaux d'avertissement correspondants à proximité de
l'appareil.
PRUDENCE
Danger de blessures par chutes ou coups
Contusions par chutes ou coups au niveau des pièces de l'installation durant le
montage.
• Portez l'équipement de protection individuelle (casque de protection,
vêtements de protection, gants de protection, chaussures de sécurité).
6 bar
G1"
Poids [kg] Hauteur Hauteur « h »
« H » [mm]
[mm]
37 1060
54 1360
65 1345
78 1560
94 1810
149 2275
156 2685
320 2130
465 2130
565 2590
795 2590
1080 3160
1115 3695
146
146
133
133
133
133
133
350
350
350
380
380
380
