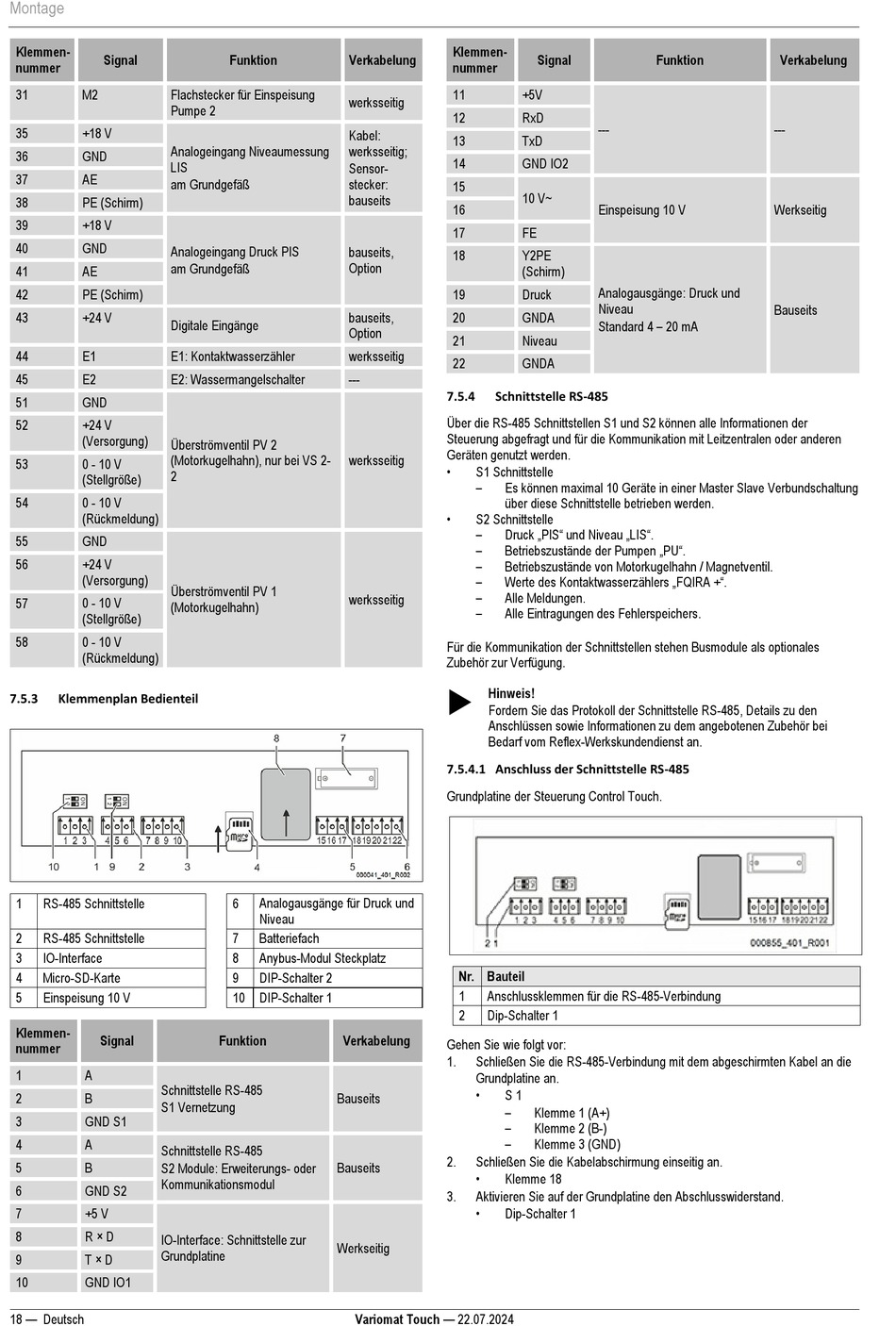

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 18

Montage
Klemmen-
Signal
nummer
31 M2 Flachstecker für Einspeisung
Pumpe 2
35 +18 V
Analogeingang Niveaumessung
36 GND
LIS
37 AE
am Grundgefäß
38 PE (Schirm)
39 +18 V
40 GND
Analogeingang Druck PIS
am Grundgefäß
41 AE
42 PE (Schirm)
43 +24 V
Digitale Eingänge
44 E1 E1: Kontaktwasserzähler
45 E2 E2: Wassermangelschalter
51 GND
52 +24 V
(Versorgung)
Überströmventil PV 2
(Motorkugelhahn), nur bei VS 2-
53 0 - 10 V
2
(Stellgröße)
54 0 - 10 V
(Rückmeldung)
55 GND
56 +24 V
(Versorgung)
Überströmventil PV 1
0 - 10 V
57
(Motorkugelhahn)
(Stellgröße)
58 0 - 10 V
(Rückmeldung)
7.5.3 Klemmenplan Bedienteil
1 RS-485 Schnittstelle
2 RS-485 Schnittstelle
3 IO-Interface
4 Micro-SD-Karte
5 Einspeisung 10 V
Klemmen-
Signal
nummer
1 A
Schnittstelle RS-485
2 B
S1 Vernetzung
3 GND S1
4 A
Schnittstelle RS-485
5 B
S2 Module: Erweiterungs- oder
Kommunikationsmodul
6 GND S2
7 +5 V
8 R × D
IO-Interface: Schnittstelle zur
Grundplatine
9 T × D
10 GND IO1
18 — Deutsch
Funktion Verkabelung
werksseitig
Kabel:
werksseitig;
Sensor-
stecker:
bauseits
bauseits,
Option
bauseits,
Option
werksseitig
---
werksseitig
werksseitig
6 Analogausgänge für Druck und
Niveau
7 Batteriefach
8 Anybus-Modul Steckplatz
9 DIP-Schalter 2
10 DIP-Schalter 1
Funktion Verkabelung
Bauseits
Bauseits
Werkseitig
Variomat Touch — 22.07.2024
Klemmen-
Signal
nummer
11 +5V
12 RxD
---
13 TxD
14 GND IO2
15
10 V~
16 Einspeisung 10 V
17 FE
18 Y2PE
(Schirm)
Analogausgänge: Druck und
19 Druck
Niveau
20 GNDA
Standard 4 – 20 mA
21 Niveau
22 GNDA
7.5.4 Schnittstelle RS-485
Über die RS-485 Schnittstellen S1 und S2 können alle Informationen der
Steuerung abgefragt und für die Kommunikation mit Leitzentralen oder anderen
Geräten genutzt werden.
•
S1 Schnittstelle
–
Es können maximal 10 Geräte in einer Master Slave Verbundschaltung
über diese Schnittstelle betrieben werden.
•
S2 Schnittstelle
– Druck „PIS" und Niveau „LIS".
– Betriebszustände der Pumpen „PU".
–
Betriebszustände von Motorkugelhahn / Magnetventil.
– Werte des Kontaktwasserzählers „FQIRA +".
–
Alle Meldungen.
–
Alle Eintragungen des Fehlerspeichers.
Für die Kommunikation der Schnittstellen stehen Busmodule als optionales
Zubehör zur Verfügung.

Hinweis!
Fordern Sie das Protokoll der Schnittstelle RS-485, Details zu den
Anschlüssen sowie Informationen zu dem angebotenen Zubehör bei
Bedarf vom Reflex-Werkskundendienst an.
7.5.4.1 Anschluss der Schnittstelle RS-485
Grundplatine der Steuerung Control Touch.
Nr. Bauteil
1 Anschlussklemmen für die RS-485-Verbindung
2 Dip-Schalter 1
Gehen Sie wie folgt vor:
1. Schließen Sie die RS-485-Verbindung mit dem abgeschirmten Kabel an die
Grundplatine an.
•
S 1
–
Klemme 1 (A+)
–
Klemme 2 (B-)
–
Klemme 3 (GND)
2. Schließen Sie die Kabelabschirmung einseitig an.
•
Klemme 18
3. Aktivieren Sie auf der Grundplatine den Abschlusswiderstand.
•
Dip-Schalter 1
Funktion Verkabelung
---
Werkseitig
Bauseits
