I/O-modul (valgfrit udvidelsesmodul)

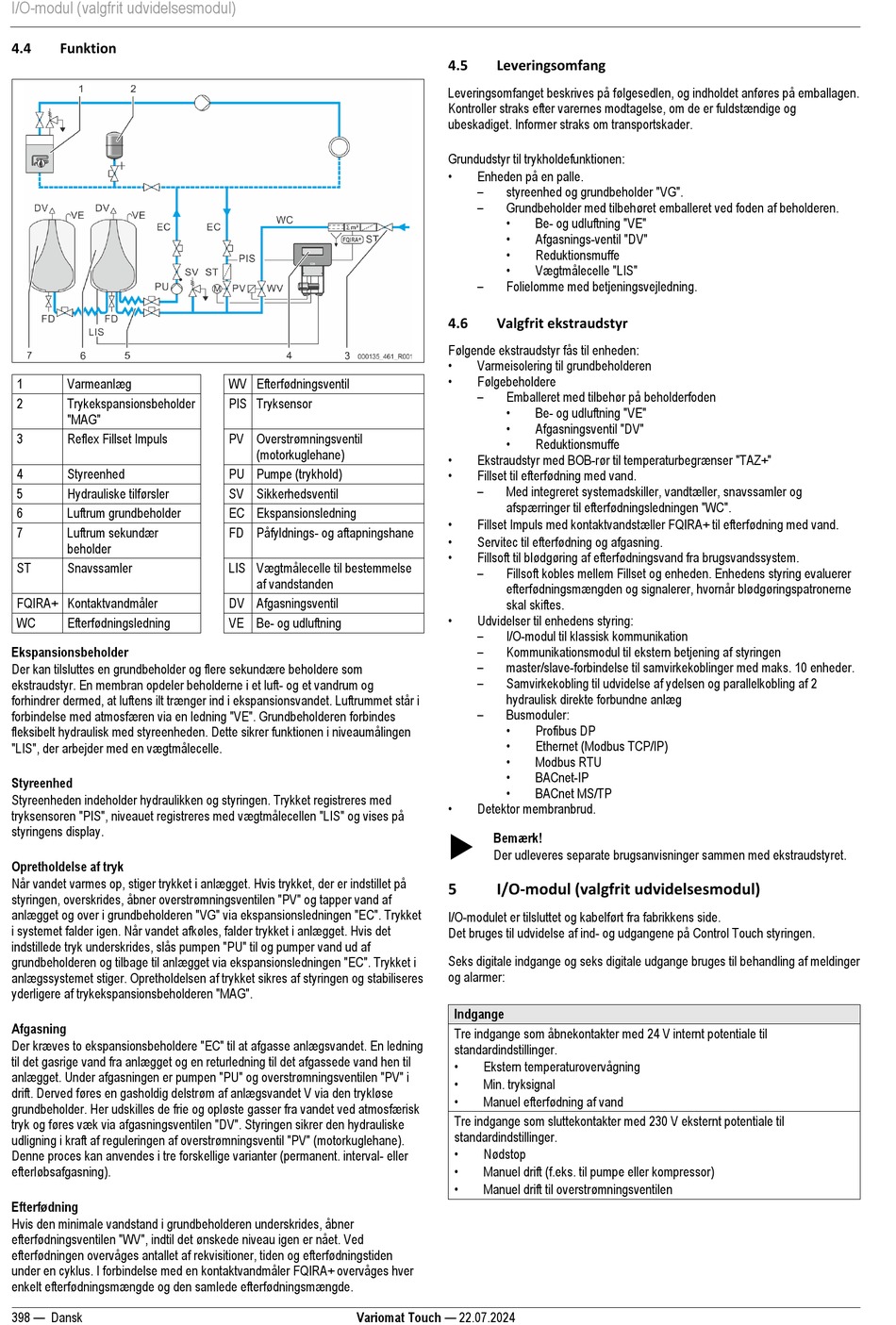

4.4 Funktion
1 Varmeanlæg
2 Trykekspansionsbeholder
"MAG"
3 Reflex Fillset Impuls
4 Styreenhed
5 Hydrauliske tilførsler
6 Luftrum grundbeholder
7 Luftrum sekundær
beholder
ST Snavssamler
FQIRA+ Kontaktvandmåler
WC Efterfødningsledning
Ekspansionsbeholder
Der kan tilsluttes en grundbeholder og flere sekundære beholdere som
ekstraudstyr. En membran opdeler beholderne i et luft- og et vandrum og
forhindrer dermed, at luftens ilt trænger ind i ekspansionsvandet. Luftrummet står i
forbindelse med atmosfæren via en ledning "VE". Grundbeholderen forbindes
fleksibelt hydraulisk med styreenheden. Dette sikrer funktionen i niveaumålingen
"LIS", der arbejder med en vægtmålecelle.
Styreenhed
Styreenheden indeholder hydraulikken og styringen. Trykket registreres med
tryksensoren "PIS", niveauet registreres med vægtmålecellen "LIS" og vises på
styringens display.
Opretholdelse af tryk
Når vandet varmes op, stiger trykket i anlægget. Hvis trykket, der er indstillet på
styringen, overskrides, åbner overstrømningsventilen "PV" og tapper vand af
anlægget og over i grundbeholderen "VG" via ekspansionsledningen "EC". Trykket
i systemet falder igen. Når vandet afkøles, falder trykket i anlægget. Hvis det
indstillede tryk underskrides, slås pumpen "PU" til og pumper vand ud af
grundbeholderen og tilbage til anlægget via ekspansionsledningen "EC". Trykket i
anlægssystemet stiger. Opretholdelsen af trykket sikres af styringen og stabiliseres
yderligere af trykekspansionsbeholderen "MAG".
Afgasning
Der kræves to ekspansionsbeholdere "EC" til at afgasse anlægsvandet. En ledning
til det gasrige vand fra anlægget og en returledning til det afgassede vand hen til
anlægget. Under afgasningen er pumpen "PU" og overstrømningsventilen "PV" i
drift. Derved føres en gasholdig delstrøm af anlægsvandet V via den trykløse
grundbeholder. Her udskilles de frie og opløste gasser fra vandet ved atmosfærisk
tryk og føres væk via afgasningsventilen "DV". Styringen sikrer den hydrauliske
udligning i kraft af reguleringen af overstrømningsventil "PV" (motorkuglehane).
Denne proces kan anvendes i tre forskellige varianter (permanent. interval- eller
efterløbsafgasning).
Efterfødning
Hvis den minimale vandstand i grundbeholderen underskrides, åbner
efterfødningsventilen "WV", indtil det ønskede niveau igen er nået. Ved
efterfødningen overvåges antallet af rekvisitioner, tiden og efterfødningstiden
under en cyklus. I forbindelse med en kontaktvandmåler FQIRA+ overvåges hver
enkelt efterfødningsmængde og den samlede efterfødningsmængde.
398 — Dansk
WV Efterfødningsventil
PIS Tryksensor
PV Overstrømningsventil
(motorkuglehane)
PU Pumpe (trykhold)
SV Sikkerhedsventil
EC Ekspansionsledning
FD Påfyldnings- og aftapningshane
LIS Vægtmålecelle til bestemmelse
af vandstanden
DV Afgasningsventil
VE Be- og udluftning
Variomat Touch — 22.07.2024
4.5 Leveringsomfang
Leveringsomfanget beskrives på følgesedlen, og indholdet anføres på emballagen.
Kontroller straks efter varernes modtagelse, om de er fuldstændige og
ubeskadiget. Informer straks om transportskader.
Grundudstyr til trykholdefunktionen:
•
Enheden på en palle.
–
styreenhed og grundbeholder "VG".
–
Grundbeholder med tilbehøret emballeret ved foden af beholderen.
•
Be- og udluftning "VE"
•
Afgasnings-ventil "DV"
•
Reduktionsmuffe
•
Vægtmålecelle "LIS"
–
Folielomme med betjeningsvejledning.
4.6 Valgfrit ekstraudstyr
Følgende ekstraudstyr fås til enheden:
•
Varmeisolering til grundbeholderen
•
Følgebeholdere
–
Emballeret med tilbehør på beholderfoden
•
Be- og udluftning "VE"
•
Afgasningsventil "DV"
•
Reduktionsmuffe
•
Ekstraudstyr med BOB-rør til temperaturbegrænser "TAZ+"
•
Fillset til efterfødning med vand.
–
Med integreret systemadskiller, vandtæller, snavssamler og
afspærringer til efterfødningsledningen "WC".
•
Fillset Impuls med kontaktvandstæller FQIRA+ til efterfødning med vand.
•
Servitec til efterfødning og afgasning.
•
Fillsoft til blødgøring af efterfødningsvand fra brugsvandssystem.
–
Fillsoft kobles mellem Fillset og enheden. Enhedens styring evaluerer
efterfødningsmængden og signalerer, hvornår blødgøringspatronerne
skal skiftes.
•
Udvidelser til enhedens styring:
–
I/O-modul til klassisk kommunikation
–
Kommunikationsmodul til ekstern betjening af styringen
–
master/slave-forbindelse til samvirkekoblinger med maks. 10 enheder.
–
Samvirkekobling til udvidelse af ydelsen og parallelkobling af 2
hydraulisk direkte forbundne anlæg
–
Busmoduler:
•
Profibus DP
•
Ethernet (Modbus TCP/IP)
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
•
Detektor membranbrud.

Bemærk!
Der udleveres separate brugsanvisninger sammen med ekstraudstyret.
5 I/O-modul (valgfrit udvidelsesmodul)
I/O-modulet er tilsluttet og kabelført fra fabrikkens side.
Det bruges til udvidelse af ind- og udgangene på Control Touch styringen.
Seks digitale indgange og seks digitale udgange bruges til behandling af meldinger
og alarmer:
Indgange
Tre indgange som åbnekontakter med 24 V internt potentiale til
standardindstillinger.
•
Ekstern temperaturovervågning
•
Min. tryksignal
•
Manuel efterfødning af vand
Tre indgange som sluttekontakter med 230 V eksternt potentiale til
standardindstillinger.
•
Nødstop
•
Manuel drift (f.eks. til pumpe eller kompressor)
•
Manuel drift til overstrømningsventilen
