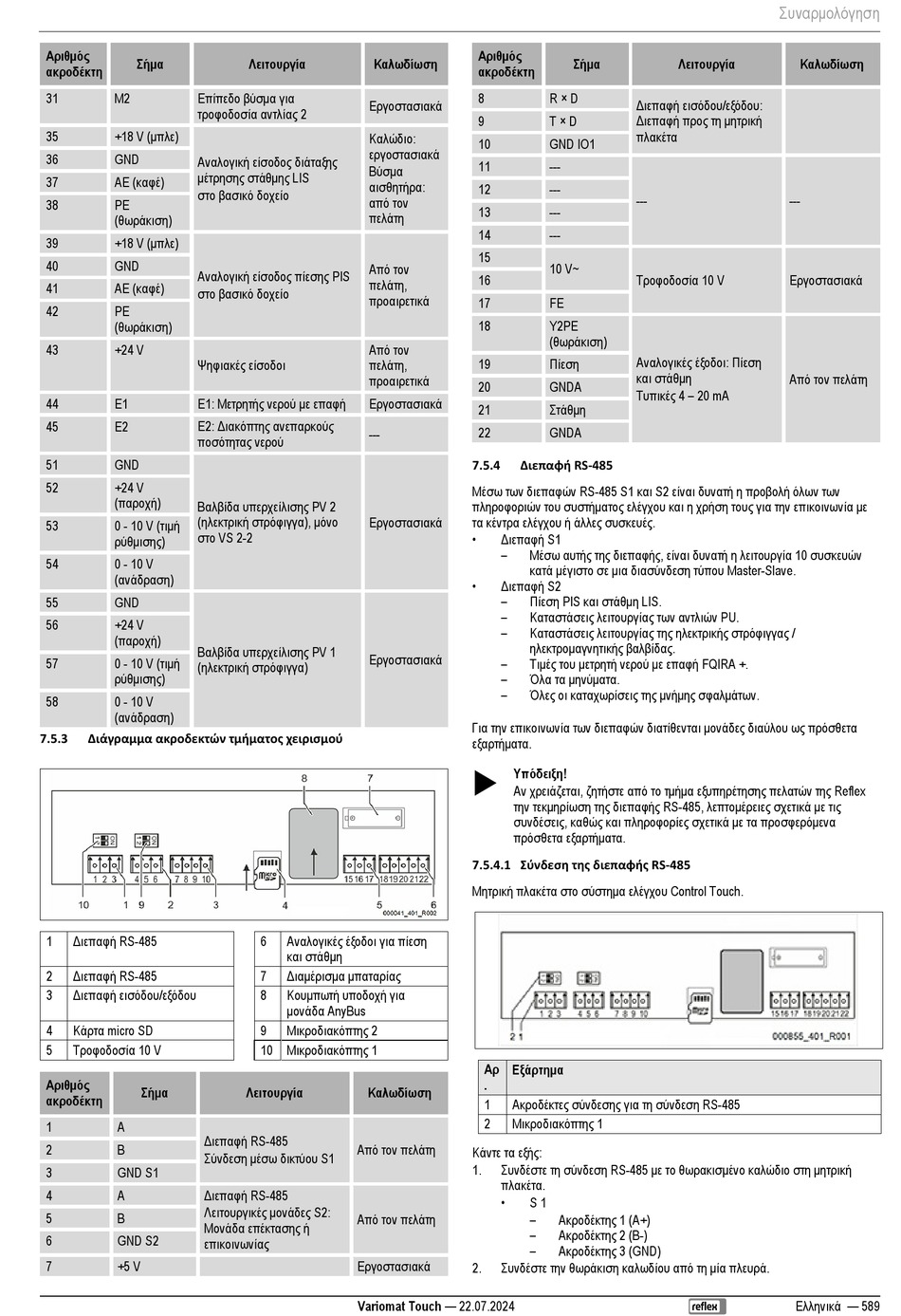

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 589

Αριθμός
Σήμα
ακροδέκτη
Επίπεδο βύσμα για
31 M2
τροφοδοσία αντλίας 2
+18 V (μπλε)
35
Αναλογική είσοδος διάταξης
36 GND
μέτρησης στάθμης LIS
AE (καφέ)
37
στο βασικό δοχείο
38 PE
(θωράκιση)
+18 V (μπλε)
39
40 GND
Αναλογική είσοδος πίεσης PIS
AE (καφέ)
41
στο βασικό δοχείο
42 PE
(θωράκιση)
43 +24 V
Ψηφιακές είσοδοι
E1: Μετρητής νερού με επαφή
44 E1
E2: Διακόπτης ανεπαρκούς
45 E2
ποσότητας νερού
51 GND
52 +24 V
(παροχή)
Βαλβίδα υπερχείλισης PV 2
(ηλεκτρική στρόφιγγα), μόνο
0 - 10 V (τιμή
53
στο VS 2-2
ρύθμισης)
54 0 - 10 V
(ανάδραση)
55 GND
56 +24 V
(παροχή)
Βαλβίδα υπερχείλισης PV 1
0 - 10 V (τιμή
57 (ηλεκτρική στρόφιγγα)
ρύθμισης)
58 0 - 10 V
(ανάδραση)
Διάγραμμα ακροδεκτών τμήματος χειρισμού
7.5.3
Διεπαφή RS-485
1
Διεπαφή RS-485
2
Διεπαφή εισόδου/εξόδου
3
Κάρτα micro SD
4
Τροφοδοσία 10 V
5
Αριθμός
Σήμα
ακροδέκτη
1 A
Διεπαφή RS-485
2 B
Σύνδεση μέσω δικτύου S1
3 GND S1
Διεπαφή RS-485
4 A
Λειτουργικές μονάδες S2:
5 B
Μονάδα επέκτασης ή
επικοινωνίας
6 GND S2
7 +5 V
Λειτουργία Καλωδίωση
Εργοστασιακά
Καλώδιο:
εργοστασιακά
Βύσμα
αισθητήρα:
από τον
πελάτη
Από τον
πελάτη,
προαιρετικά
Από τον
πελάτη,
προαιρετικά
Εργοστασιακά
---
Εργοστασιακά
Εργοστασιακά
Αναλογικές έξοδοι για πίεση
6
και στάθμη
Διαμέρισμα μπαταρίας
7
Κουμπωτή υποδοχή για
8
μονάδα AnyBus
Μικροδιακόπτης 2
9
10 Μικροδιακόπτης 1
Λειτουργία Καλωδίωση
Από τον πελάτη
Από τον πελάτη
Εργοστασιακά
Variomat Touch — 22.07.2024
Αριθμός
Σήμα
ακροδέκτη
8 R × D
Διεπαφή εισόδου/εξόδου:
Διεπαφή προς τη μητρική
9 T × D
πλακέτα
10 GND IO1
11 ---
12 ---
---
13 ---
14 ---
15
10 V~
Τροφοδοσία 10 V
16
17 FE
18 Y2PE
(θωράκιση)
Αναλογικές έξοδοι: Πίεση
Πίεση
19
και στάθμη
20 GNDA
Τυπικές 4 – 20 mA
Στάθμη
21
22 GNDA
Διεπαφή RS-485
7.5.4
Μέσω των διεπαφών RS-485 S1 και S2 είναι δυνατή η προβολή όλων των
πληροφοριών του συστήματος ελέγχου και η χρήση τους για την επικοινωνία με
τα κέντρα ελέγχου ή άλλες συσκευές.
• Διεπαφή S1
– Μέσω αυτής της διεπαφής, είναι δυνατή η λειτουργία 10 συσκευών
κατά μέγιστο σε μια διασύνδεση τύπου Master-Slave.
• Διεπαφή S2
– Πίεση PIS και στάθμη LIS.
– Καταστάσεις λειτουργίας των αντλιών PU.
– Καταστάσεις λειτουργίας της ηλεκτρικής στρόφιγγας /
ηλεκτρομαγνητικής βαλβίδας.
– Τιμές του μετρητή νερού με επαφή FQIRA +.
– Όλα τα μηνύματα.
– Όλες οι καταχωρίσεις της μνήμης σφαλμάτων.
Για την επικοινωνία των διεπαφών διατίθενται μονάδες διαύλου ως πρόσθετα
εξαρτήματα.
Υπόδειξη!

Αν χρειάζεται, ζητήστε από το τμήμα εξυπηρέτησης πελατών της Reflex
την τεκμηρίωση της διεπαφής RS-485, λεπτομέρειες σχετικά με τις
συνδέσεις, καθώς και πληροφορίες σχετικά με τα προσφερόμενα
πρόσθετα εξαρτήματα.
7.5.4.1 Σύνδεση της διεπαφής RS-485
Μητρική πλακέτα στο σύστημα ελέγχου Control Touch.
Αρ Εξάρτημα
.
Ακροδέκτες σύνδεσης για τη σύνδεση RS-485
1
Μικροδιακόπτης 1
2
Κάντε τα εξής:
Συνδέστε τη σύνδεση RS-485 με το θωρακισμένο καλώδιο στη μητρική
1.
πλακέτα.
•
S 1
– Ακροδέκτης 1 (A+)
– Ακροδέκτης 2 (B-)
– Ακροδέκτης 3 (GND)
Συνδέστε την θωράκιση καλωδίου από τη μία πλευρά.
2.
Συναρμολόγηση
Λειτουργία Καλωδίωση
---
Εργοστασιακά
Από τον πελάτη
Ελληνικά — 589
