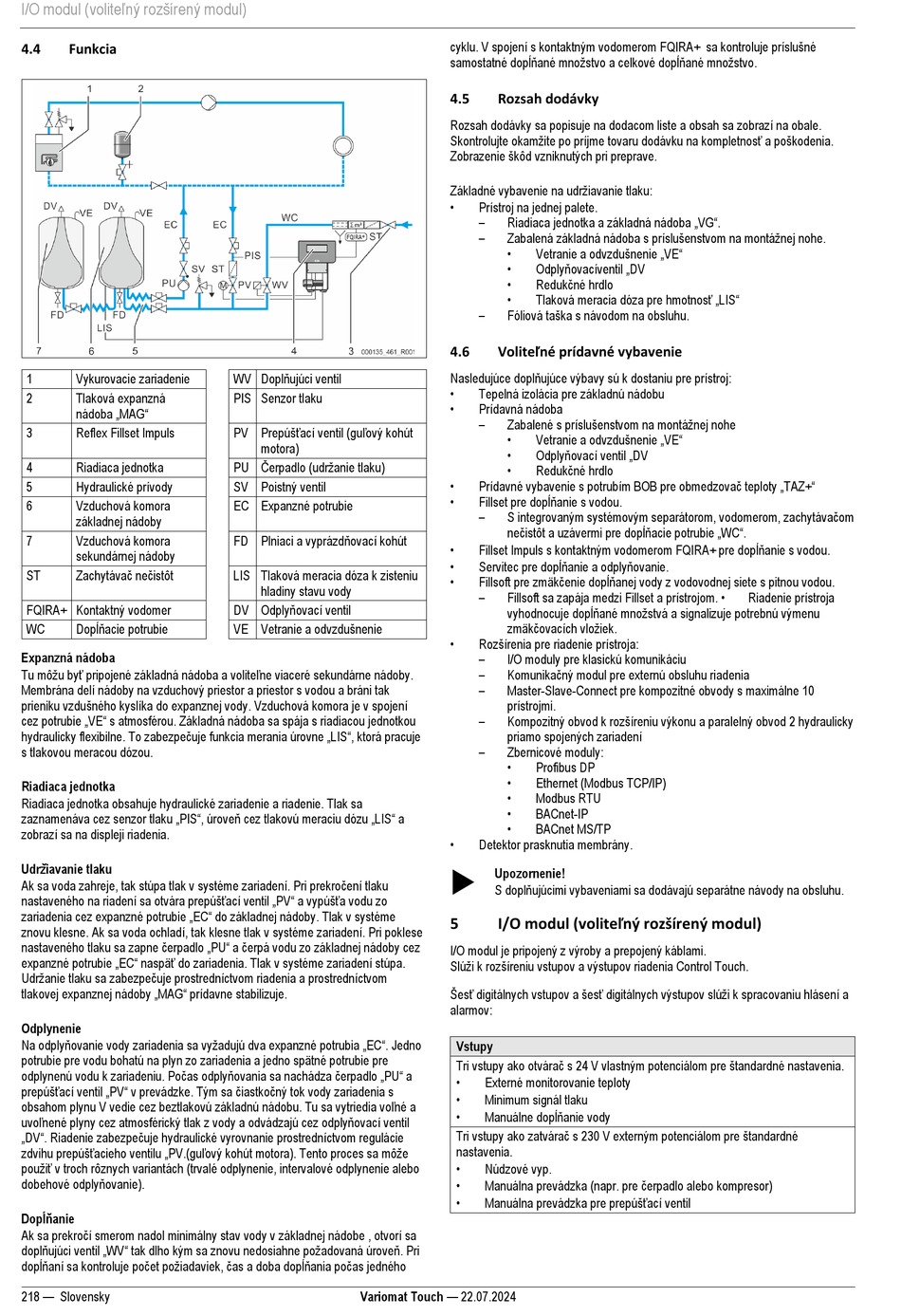

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 218

I/O modul (voliteľný rozšírený modul)
4.4 Funkcia
1 Vykurovacie zariadenie
2 Tlaková expanzná
nádoba „MAG"
3 Reflex Fillset Impuls
4 Riadiaca jednotka
5 Hydraulické prívody
6 Vzduchová komora
základnej nádoby
7 Vzduchová komora
sekundárnej nádoby
Zachytávač nečistôt
ST
FQIRA+ Kontaktný vodomer
Dopĺňacie potrubie
WC
Expanzná nádoba
Tu môžu byť pripojené základná nádoba a voliteľne viaceré sekundárne nádoby.
Membrána delí nádoby na vzduchový priestor a priestor s vodou a bráni tak
prieniku vzdušného kyslíka do expanznej vody. Vzduchová komora je v spojení
cez potrubie „VE" s atmosférou. Základná nádoba sa spája s riadiacou jednotkou
hydraulicky flexibilne. To zabezpečuje funkcia merania úrovne „LIS", ktorá pracuje
s tlakovou meracou dózou.
Riadiaca jednotka
Riadiaca jednotka obsahuje hydraulické zariadenie a riadenie. Tlak sa
zaznamenáva cez senzor tlaku „PIS", úroveň cez tlakovú meraciu dózu „LIS" a
zobrazí sa na displeji riadenia.
Udržiavanie tlaku
Ak sa voda zahreje, tak stúpa tlak v systéme zariadení. Pri prekročení tlaku
nastaveného na riadení sa otvára prepúšťací ventil „PV" a vypúšťa vodu zo
zariadenia cez expanzné potrubie „EC" do základnej nádoby. Tlak v systéme
znovu klesne. Ak sa voda ochladí, tak klesne tlak v systéme zariadení. Pri poklese
nastaveného tlaku sa zapne čerpadlo „PU" a čerpá vodu zo základnej nádoby cez
expanzné potrubie „EC" naspäť do zariadenia. Tlak v systéme zariadení stúpa.
Udržanie tlaku sa zabezpečuje prostredníctvom riadenia a prostredníctvom
tlakovej expanznej nádoby „MAG" prídavne stabilizuje.
Odplynenie
Na odplyňovanie vody zariadenia sa vyžadujú dva expanzné potrubia „EC". Jedno
potrubie pre vodu bohatú na plyn zo zariadenia a jedno spätné potrubie pre
odplynenú vodu k zariadeniu. Počas odplyňovania sa nachádza čerpadlo „PU" a
prepúšťací ventil „PV" v prevádzke. Tým sa čiastkočný tok vody zariadenia s
obsahom plynu V vedie cez beztlakovú základnú nádobu. Tu sa vytriedia voľné a
uvoľnené plyny cez atmosférický tlak z vody a odvádzajú cez odplyňovací ventil
„DV". Riadenie zabezpečuje hydraulické vyrovnanie prostredníctvom regulácie
zdvihu prepúšťacieho ventilu „PV.(guľový kohút motora). Tento proces sa môže
použiť v troch rôznych variantách (trvalé odplynenie, intervalové odplynenie alebo
dobehové odplyňovanie).
Dopĺňanie
Ak sa prekročí smerom nadol minimálny stav vody v základnej nádobe , otvorí sa
doplňujúci ventil „WV" tak dlho kým sa znovu nedosiahne požadovaná úroveň. Pri
dopĺňaní sa kontroluje počet požiadaviek, čas a doba dopĺňania počas jedného
218 — Slovensky
WV Doplňujúci ventil
PIS Senzor tlaku
PV Prepúšťací ventil (guľový kohút
motora)
PU Čerpadlo (udržanie tlaku)
SV Poistný ventil
EC Expanzné potrubie
FD Plniaci a vyprázdňovací kohút
LIS Tlaková meracia dóza k zisteniu
hladiny stavu vody
DV Odplyňovací ventil
VE Vetranie a odvzdušnenie
Variomat Touch — 22.07.2024
cyklu. V spojení s kontaktným vodomerom FQIRA+ sa kontroluje príslušné
samostatné dopĺňané množstvo a celkové dopĺňané množstvo.
4.5 Rozsah dodávky
Rozsah dodávky sa popisuje na dodacom liste a obsah sa zobrazí na obale.
Skontrolujte okamžite po príjme tovaru dodávku na kompletnosť a poškodenia.
Zobrazenie škôd vzniknutých pri preprave.
Základné vybavenie na udržiavanie tlaku:
•
Prístroj na jednej palete.
– Riadiaca jednotka a základná nádoba „VG".
– Zabalená základná nádoba s príslušenstvom na montážnej nohe.
• Vetranie a odvzdušnenie „VE"
• Odplyňovacíventil „DV
• Redukčné hrdlo
• Tlaková meracia dóza pre hmotnosť „LIS"
– Fóliová taška s návodom na obsluhu.
Voliteľné prídavné vybavenie
4.6
Nasledujúce doplňujúce výbavy sú k dostaniu pre prístroj:
•
Tepelná izolácia pre základnú nádobu
•
Prídavná nádoba
– Zabalené s príslušenstvom na montážnej nohe
• Vetranie a odvzdušnenie „VE"
• Odplyňovací ventil „DV
• Redukčné hrdlo
• Prídavné vybavenie s potrubím BOB pre obmedzovač teploty „TAZ+"
• Fillset pre dopĺňanie s vodou.
– S integrovaným systémovým separátorom, vodomerom, zachytávačom
nečistôt a uzávermi pre dopĺňacie potrubie „WC".
• Fillset Impuls s kontaktným vodomerom FQIRA+ pre dopĺňanie s vodou.
• Servitec pre dopĺňanie a odplyňovanie.
• Fillsoft pre zmäkčenie dopĺňanej vody z vodovodnej siete s pitnou vodou.
– Fillsoft sa zapája medzi Fillset a prístrojom. •
vyhodnocuje dopĺňané množstvá a signalizuje potrebnú výmenu
zmäkčovacích vložiek.
• Rozšírenia pre riadenie prístroja:
–
I/O moduly pre klasickú komunikáciu
– Komunikačný modul pre externú obsluhu riadenia
–
Master-Slave-Connect pre kompozitné obvody s maximálne 10
prístrojmi.
– Kompozitný obvod k rozšíreniu výkonu a paralelný obvod 2 hydraulicky
priamo spojených zariadení
–
Zbernicové moduly:
•
Profibus DP
•
Ethernet (Modbus TCP/IP)
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
•
Detektor prasknutia membrány.

Upozornenie!
S doplňujúcimi vybaveniami sa dodávajú separátne návody na obsluhu.
I/O modul (voliteľný rozšírený modul)
5
I/O modul je pripojený z výroby a prepojený káblami.
Slúži k rozšíreniu vstupov a výstupov riadenia Control Touch.
Šesť digitálnych vstupov a šesť digitálnych výstupov slúži k spracovaniu hlásení a
alarmov:
Vstupy
Tri vstupy ako otvárač s 24 V vlastným potenciálom pre štandardné nastavenia.
•
Externé monitorovanie teploty
•
Minimum signál tlaku
• Manuálne dopĺňanie vody
Tri vstupy ako zatvárač s 230 V externým potenciálom pre štandardné
nastavenia.
•
Núdzové vyp.
• Manuálna prevádzka (napr. pre čerpadlo alebo kompresor)
• Manuálna prevádzka pre prepúšťací ventil
Riadenie prístroja
