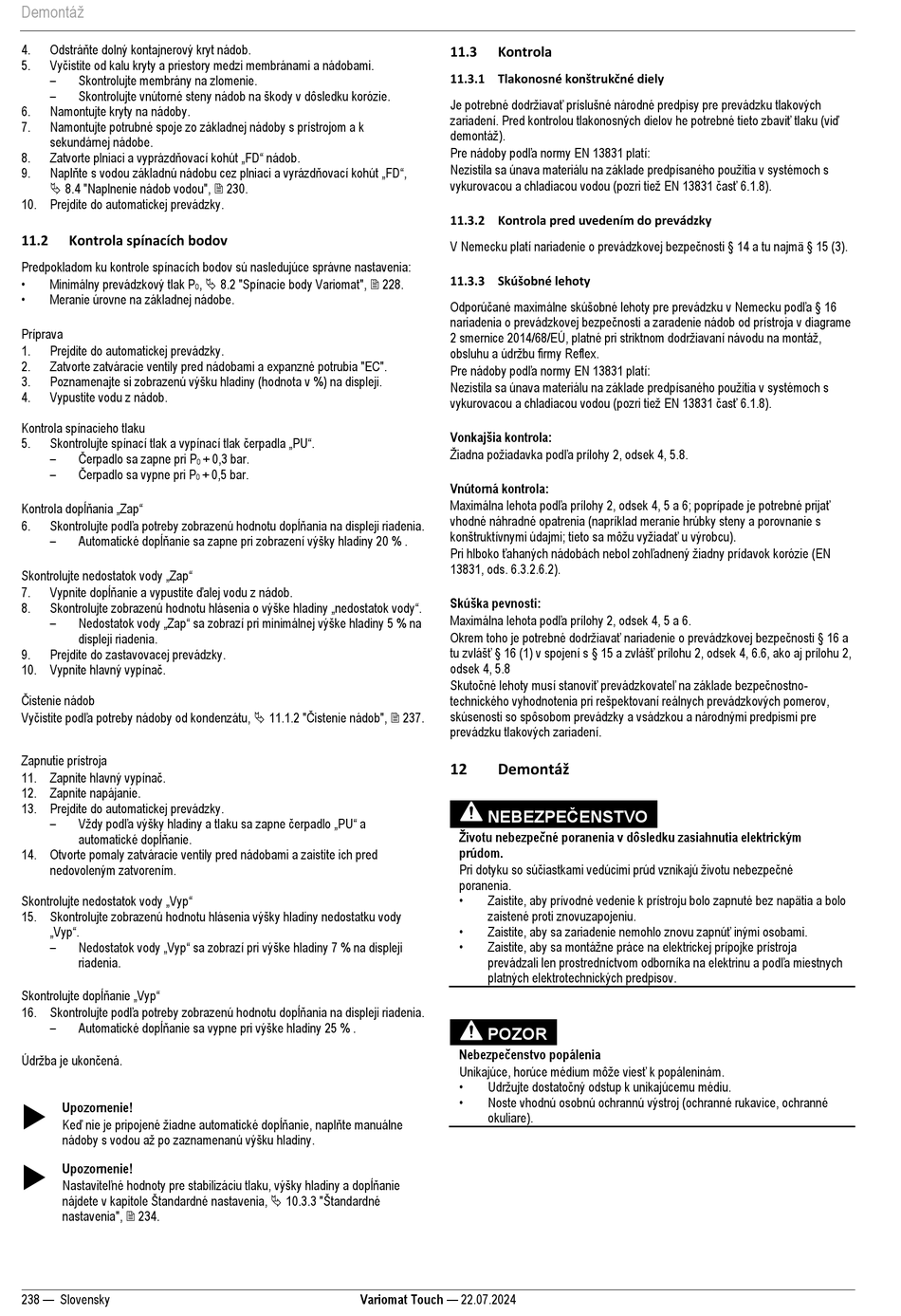

Demontáž
Odstráňte dolný kontajnerový kryt nádob.
4.
Vyčistite od kalu kryty a priestory medzi membránami a nádobami.
5.
–
Skontrolujte membrány na zlomenie.
– Skontrolujte vnútorné steny nádob na škody v dôsledku korózie.
6. Namontujte kryty na nádoby.
7. Namontujte potrubné spoje zo základnej nádoby s prístrojom a k
sekundárnej nádobe.
Zatvorte plniaci a vyprázdňovací kohút „FD" nádob.
8.
Naplňte s vodou základnú nádobu cez plniaci a vyrázdňovací kohút „FD",
9.
 8.4 "Naplnenie nádob vodou",  230.
10. Prejdite do automatickej prevádzky.
11.2 Kontrola spínacích bodov
Predpokladom ku kontrole spínacích bodov sú nasledujúce správne nastavenia:
•
Minimálny prevádzkový tlak P
•
Meranie úrovne na základnej nádobe.
Príprava
1. Prejdite do automatickej prevádzky.
2. Zatvorte zatváracie ventily pred nádobami a expanzné potrubia "EC".
Poznamenajte si zobrazenú výšku hladiny (hodnota v %) na displeji.
3.
4. Vypustite vodu z nádob.
Kontrola spínacieho tlaku
Skontrolujte spínací tlak a vypínací tlak čerpadla „PU".
5.
– Čerpadlo sa zapne pri P
– Čerpadlo sa vypne pri P
Kontrola dopĺňania „Zap"
Skontrolujte podľa potreby zobrazenú hodnotu dopĺňania na displeji riadenia.
6.
– Automatické dopĺňanie sa zapne pri zobrazení výšky hladiny 20 % .
Skontrolujte nedostatok vody „Zap"
Vypnite dopĺňanie a vypustite ďalej vodu z nádob.
7.
Skontrolujte zobrazenú hodnotu hlásenia o výške hladiny „nedostatok vody".
8.
– Nedostatok vody „Zap" sa zobrazí pri minimálnej výške hladiny 5 % na
displeji riadenia.
9. Prejdite do zastavovacej prevádzky.
10. Vypnite hlavný vypínač.
Čistenie nádob
Vyčistite podľa potreby nádoby od kondenzátu,  11.1.2 "Čistenie nádob",  237.
Zapnutie prístroja
11. Zapnite hlavný vypínač.
12. Zapnite napájanie.
13. Prejdite do automatickej prevádzky.
– Vždy podľa výšky hladiny a tlaku sa zapne čerpadlo „PU" a
automatické dopĺňanie.
14. Otvorte pomaly zatváracie ventily pred nádobami a zaistite ich pred
nedovoleným zatvorením.
Skontrolujte nedostatok vody „Vyp"
15. Skontrolujte zobrazenú hodnotu hlásenia výšky hladiny nedostatku vody
„Vyp".
– Nedostatok vody „Vyp" sa zobrazí pri výške hladiny 7 % na displeji
riadenia.
Skontrolujte dopĺňanie „Vyp"
16. Skontrolujte podľa potreby zobrazenú hodnotu dopĺňania na displeji riadenia.
– Automatické dopĺňanie sa vypne pri výške hladiny 25 % .
Údržba je ukončená.

Upozornenie!
Keď nie je pripojené žiadne automatické dopĺňanie, naplňte manuálne
nádoby s vodou až po zaznamenanú výšku hladiny.

Upozornenie!
Nastaviteľné hodnoty pre stabilizáciu tlaku, výšky hladiny a dopĺňanie
nájdete v kapitole Štandardné nastavenia,  10.3.3 "Štandardné
nastavenia",  234.
238 — Slovensky
,  8.2 "Spínacie body Variomat",  228.
0
+ 0,3 bar.
0
+ 0,5 bar.
0
Variomat Touch — 22.07.2024
11.3 Kontrola
11.3.1 Tlakonosné konštrukčné diely
Je potrebné dodržiavať príslušné národné predpisy pre prevádzku tlakových
zariadení. Pred kontrolou tlakonosných dielov he potrebné tieto zbaviť tlaku (viď
demontáž).
Pre nádoby podľa normy EN 13831 platí:
Nezistila sa únava materiálu na základe predpísaného použitia v systémoch s
vykurovacou a chladiacou vodou (pozri tiež EN 13831 časť 6.1.8).
11.3.2 Kontrola pred uvedením do prevádzky
V Nemecku platí nariadenie o prevádzkovej bezpečnosti § 14 a tu najmä § 15 (3).
11.3.3 Skúšobné lehoty
Odporúčané maximálne skúšobné lehoty pre prevádzku v Nemecku podľa § 16
nariadenia o prevádzkovej bezpečnosti a zaradenie nádob od prístroja v diagrame
2 smernice 2014/68/EÚ, platné pri striktnom dodržiavaní návodu na montáž,
obsluhu a údržbu firmy Reflex.
Pre nádoby podľa normy EN 13831 platí:
Nezistila sa únava materiálu na základe predpísaného použitia v systémoch s
vykurovacou a chladiacou vodou (pozri tiež EN 13831 časť 6.1.8).
Vonkajšia kontrola:
Žiadna požiadavka podľa prílohy 2, odsek 4, 5.8.
Vnútorná kontrola:
Maximálna lehota podľa prílohy 2, odsek 4, 5 a 6; poprípade je potrebné prijať
vhodné náhradné opatrenia (napríklad meranie hrúbky steny a porovnanie s
konštruktívnymi údajmi; tieto sa môžu vyžiadať u výrobcu).
Pri hlboko ťahaných nádobách nebol zohľadnený žiadny prídavok korózie (EN
13831, ods. 6.3.2.6.2).
Skúška pevnosti:
Maximálna lehota podľa prílohy 2, odsek 4, 5 a 6.
Okrem toho je potrebné dodržiavať nariadenie o prevádzkovej bezpečnosti § 16 a
tu zvlášť § 16 (1) v spojení s § 15 a zvlášť prílohu 2, odsek 4, 6.6, ako aj prílohu 2,
odsek 4, 5.8
Skutočné lehoty musí stanoviť prevádzkovateľ na základe bezpečnostno-
technického vyhodnotenia pri rešpektovaní reálnych prevádzkových pomerov,
skúsenosti so spôsobom prevádzky a vsádzkou a národnými predpismi pre
prevádzku tlakových zariadení.
Demontáž
12
NEBEZPEČENSTVO
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým
prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
•
Zaistite, aby prívodné vedenie k prístroju bolo zapnuté bez napätia a bolo
zaistené proti znovuzapojeniu.
• Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
• Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa miestnych
platných elektrotechnických predpisov.
POZOR
Nebezpečenstvo popálenia
Unikajúce, horúce médium môže viesť k popáleninám.
• Udržujte dostatočný odstup k unikajúcemu médiu.
•
Noste vhodnú osobnú ochrannú výstroj (ochranné rukavice, ochranné
okuliare).
