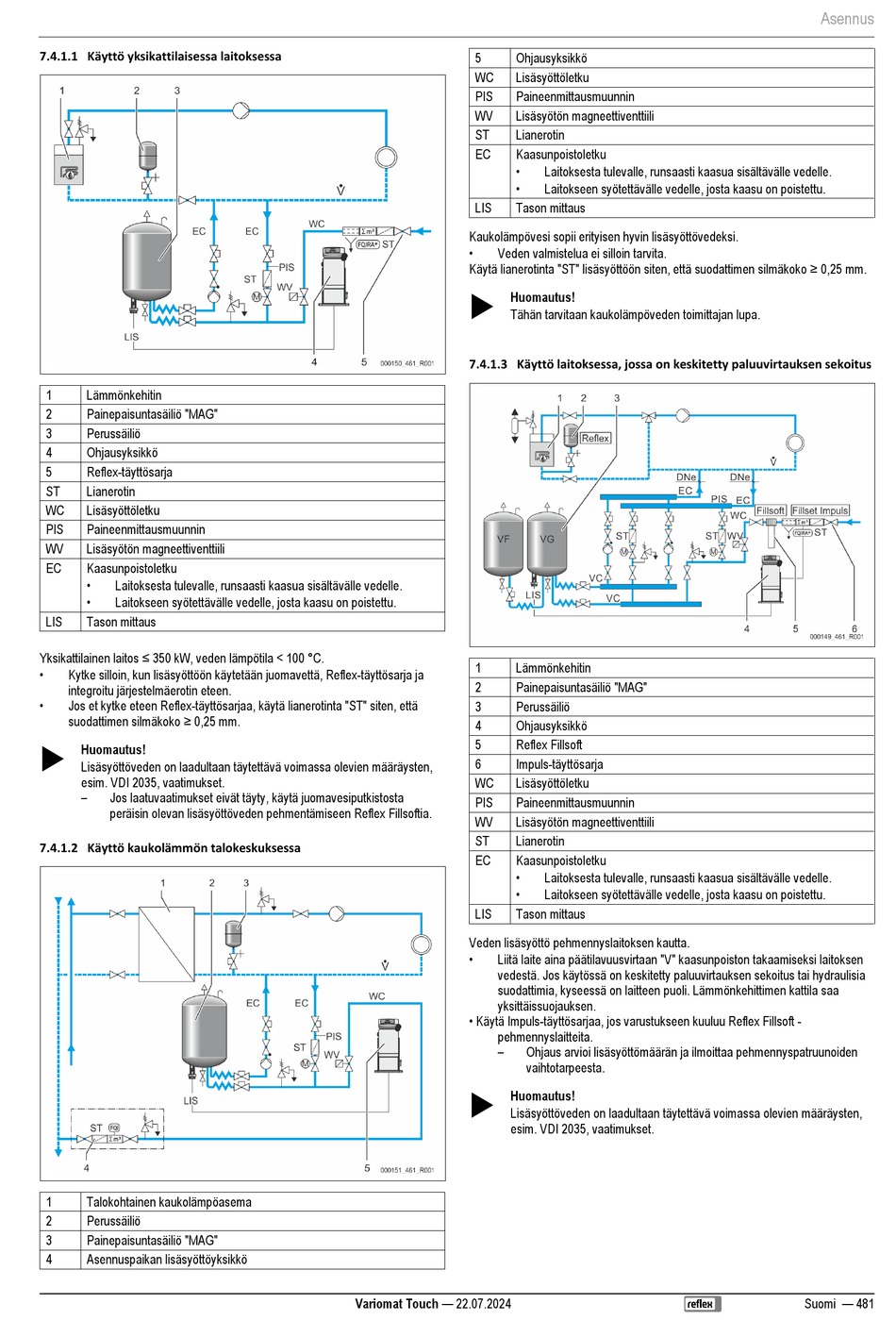

7.4.1.1 Käyttö yksikattilaisessa laitoksessa
1 Lämmönkehitin
2 Painepaisuntasäiliö "MAG"
3 Perussäiliö
4 Ohjausyksikkö
5 Reflex-täyttösarja
ST Lianerotin
WC Lisäsyöttöletku
PIS Paineenmittausmuunnin
WV Lisäsyötön magneettiventtiili
EC Kaasunpoistoletku
•
Laitoksesta tulevalle, runsaasti kaasua sisältävälle vedelle.
•
Laitokseen syötettävälle vedelle, josta kaasu on poistettu.
LIS Tason mittaus
Yksikattilainen laitos ≤ 350 kW, veden lämpötila < 100 °C.
•
Kytke silloin, kun lisäsyöttöön käytetään juomavettä, Reflex-täyttösarja ja
integroitu järjestelmäerotin eteen.
•
Jos et kytke eteen Reflex-täyttösarjaa, käytä lianerotinta "ST" siten, että
suodattimen silmäkoko ≥ 0,25 mm.

Huomautus!
Lisäsyöttöveden on laadultaan täytettävä voimassa olevien määräysten,
esim. VDI 2035, vaatimukset.
–
Jos laatuvaatimukset eivät täyty, käytä juomavesiputkistosta
peräisin olevan lisäsyöttöveden pehmentämiseen Reflex Fillsoftia.
7.4.1.2 Käyttö kaukolämmön talokeskuksessa
1 Talokohtainen kaukolämpöasema
2 Perussäiliö
3 Painepaisuntasäiliö "MAG"
4 Asennuspaikan lisäsyöttöyksikkö
5 Ohjausyksikkö
WC Lisäsyöttöletku
PIS Paineenmittausmuunnin
WV Lisäsyötön magneettiventtiili
ST Lianerotin
EC Kaasunpoistoletku
•
•
LIS Tason mittaus
Kaukolämpövesi sopii erityisen hyvin lisäsyöttövedeksi.
•
Veden valmistelua ei silloin tarvita.
Käytä lianerotinta "ST" lisäsyöttöön siten, että suodattimen silmäkoko ≥ 0,25 mm.

Huomautus!
Tähän tarvitaan kaukolämpöveden toimittajan lupa.
7.4.1.3 Käyttö laitoksessa, jossa on keskitetty paluuvirtauksen sekoitus
1 Lämmönkehitin
2 Painepaisuntasäiliö "MAG"
3 Perussäiliö
4 Ohjausyksikkö
5 Reflex Fillsoft
6 Impuls-täyttösarja
WC Lisäsyöttöletku
PIS Paineenmittausmuunnin
WV Lisäsyötön magneettiventtiili
ST Lianerotin
EC Kaasunpoistoletku
•
•
LIS Tason mittaus
Veden lisäsyöttö pehmennyslaitoksen kautta.
•
Liitä laite aina päätilavuusvirtaan "V" kaasunpoiston takaamiseksi laitoksen
vedestä. Jos käytössä on keskitetty paluuvirtauksen sekoitus tai hydraulisia
suodattimia, kyseessä on laitteen puoli. Lämmönkehittimen kattila saa
yksittäissuojauksen.
• Käytä Impuls-täyttösarjaa, jos varustukseen kuuluu Reflex Fillsoft -
pehmennyslaitteita.
–

Huomautus!
Lisäsyöttöveden on laadultaan täytettävä voimassa olevien määräysten,
esim. VDI 2035, vaatimukset.
Variomat Touch — 22.07.2024
Laitoksesta tulevalle, runsaasti kaasua sisältävälle vedelle.
Laitokseen syötettävälle vedelle, josta kaasu on poistettu.
Laitoksesta tulevalle, runsaasti kaasua sisältävälle vedelle.
Laitokseen syötettävälle vedelle, josta kaasu on poistettu.
Ohjaus arvioi lisäsyöttömäärän ja ilmoittaa pehmennyspatruunoiden
vaihtotarpeesta.
Asennus
