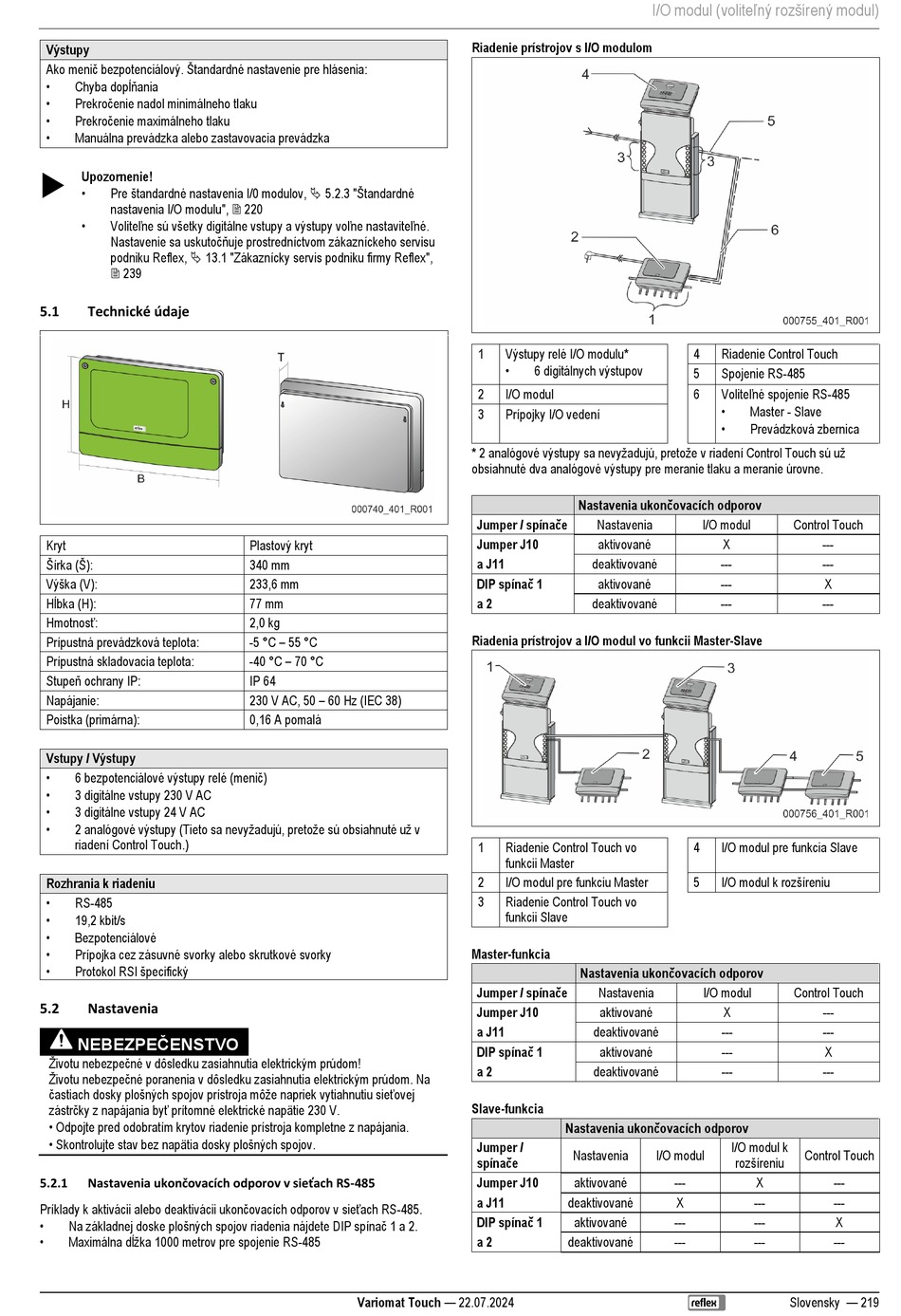

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 219

Výstupy
Ako menič bezpotenciálový. Štandardné nastavenie pre hlásenia:
• Chyba dopĺňania
• Prekročenie nadol minimálneho tlaku
• Prekročenie maximálneho tlaku
•
Manuálna prevádzka alebo zastavovacia prevádzka

Upozornenie!
• Pre štandardné nastavenia I/0 modulov,  5.2.3 "Štandardné
nastavenia I/O modulu",  220
• Voliteľne sú všetky digitálne vstupy a výstupy voľne nastaviteľné.
Nastavenie sa uskutočňuje prostredníctvom zákazníckeho servisu
podniku Reflex,  13.1 "Zákaznícky servis podniku firmy Reflex",
 239
5.1 Technické údaje
Kryt
Šírka (Š):
Výška (V):
Hĺbka (H):
Hmotnosť:
Prípustná prevádzková teplota:
Prípustná skladovacia teplota:
Stupeň ochrany IP:
Napájanie:
Poistka (primárna):
Vstupy / Výstupy
• 6 bezpotenciálové výstupy relé (menič)
•
3 digitálne vstupy 230 V AC
•
3 digitálne vstupy 24 V AC
• 2 analógové výstupy (Tieto sa nevyžadujú, pretože sú obsiahnuté už v
riadení Control Touch.)
Rozhrania k riadeniu
•
RS-485
•
19,2 kbit/s
•
Bezpotenciálové
•
Prípojka cez zásuvné svorky alebo skrutkové svorky
• Protokol RSI špecifický
5.2 Nastavenia
NEBEZPEČENSTVO
Životu nebezpečné v dôsledku zasiahnutia elektrickým prúdom!
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým prúdom. Na
častiach dosky plošných spojov prístroja môže napriek vytiahnutiu sieťovej
zástrčky z napájania byť prítomné elektrické napätie 230 V.
• Odpojte pred odobratím krytov riadenie prístroja kompletne z napájania.
• Skontrolujte stav bez napätia dosky plošných spojov.
Nastavenia ukončovacích odporov v sieťach RS-485
5.2.1
Príklady k aktivácii alebo deaktivácii ukončovacích odporov v sieťach RS-485.
• Na základnej doske plošných spojov riadenia nájdete DIP spínač 1 a 2.
• Maximálna dĺžka 1000 metrov pre spojenie RS-485
Plastový kryt
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A pomalá
Variomat Touch — 22.07.2024
Riadenie prístrojov s I/O modulom
1 Výstupy relé I/O modulu*
•
6 digitálnych výstupov
2 I/O modul
3 Prípojky I/O vedení
* 2 analógové výstupy sa nevyžadujú, pretože v riadení Control Touch sú už
obsiahnuté dva analógové výstupy pre meranie tlaku a meranie úrovne.
Nastavenia ukončovacích odporov
Jumper / spínače
Nastavenia
Jumper J10 aktivované
a J11 deaktivované
DIP spínač 1
aktivované
a 2 deaktivované
Riadenia prístrojov a I/O modul vo funkcii Master-Slave
Riadenie Control Touch vo
1
funkcii Master
2 I/O modul pre funkciu Master
3 Riadenie Control Touch vo
funkcii Slave
Master-funkcia
Nastavenia ukončovacích odporov
Jumper / spínače
Nastavenia
Jumper J10 aktivované
a J11 deaktivované
DIP spínač 1
aktivované
a 2 deaktivované
Slave-funkcia
Nastavenia ukončovacích odporov
Jumper /
Nastavenia
spínače
Jumper J10 aktivované
a J11 deaktivované
DIP spínač 1
aktivované
a 2
deaktivované
I/O modul (voliteľný rozšírený modul)
4 Riadenie Control Touch
5 Spojenie RS-485
Voliteľné spojenie RS-485
6
•
Master - Slave
•
Prevádzková zbernica
I/O modul Control Touch
X ---
--- ---
---
--- ---
4 I/O modul pre funkcia Slave
I/O modul k rozšíreniu
5
I/O modul Control Touch
X ---
--- ---
---
--- ---
I/O modul k
I/O modul Control Touch
rozšíreniu
--- X
X ---
--- ---
--- ---
Slovensky — 219
