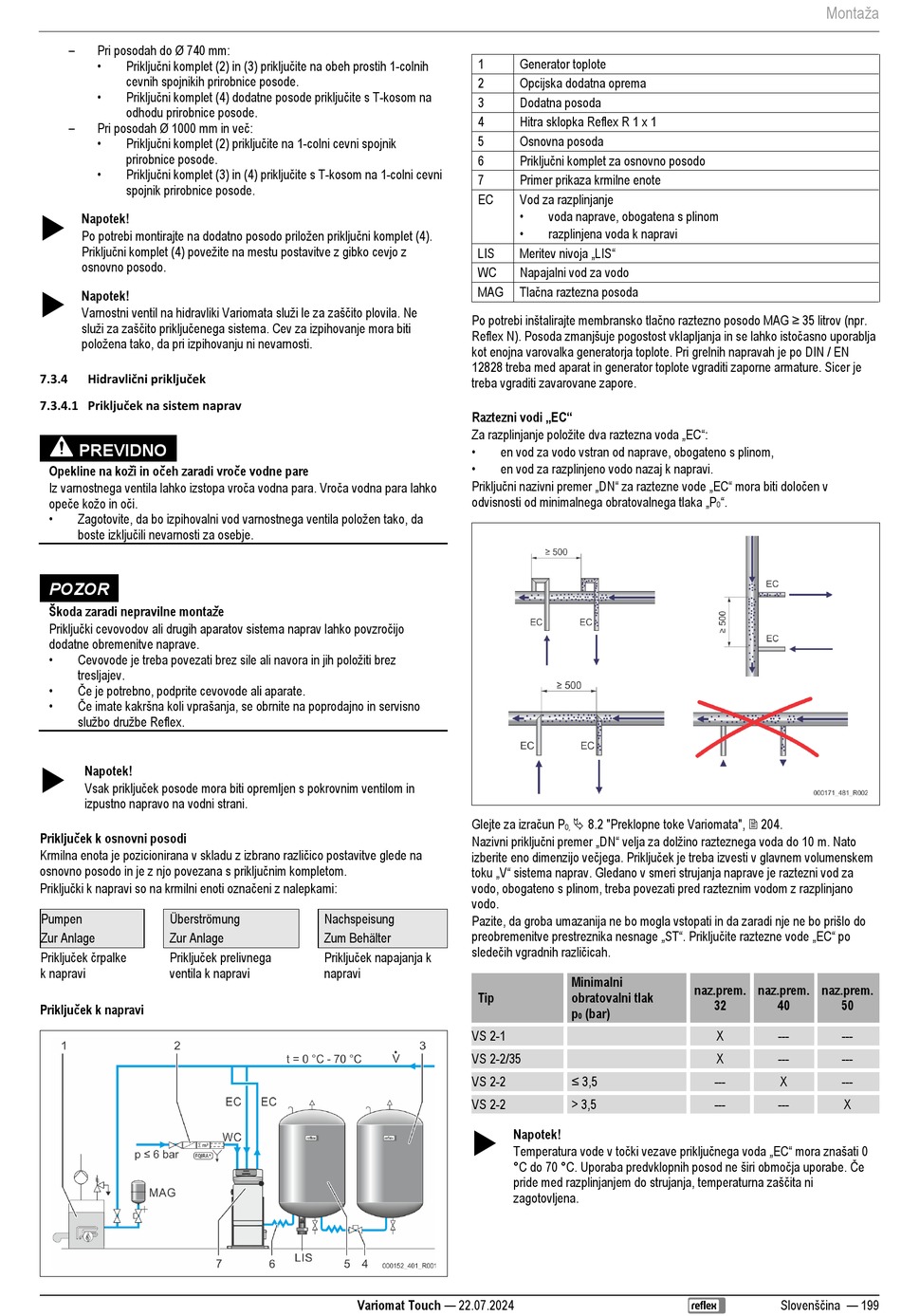

Pri posodah do Ø 740 mm:
•
Priključni komplet (2) in (3) priključite na obeh prostih 1-colnih
cevnih spojnikih prirobnice posode.
•
Priključni komplet (4) dodatne posode priključite s T-kosom na
odhodu prirobnice posode.
–
Pri posodah Ø 1000 mm in več:
•
Priključni komplet (2) priključite na 1-colni cevni spojnik
prirobnice posode.
•
Priključni komplet (3) in (4) priključite s T-kosom na 1-colni cevni
spojnik prirobnice posode.
Napotek!
Po potrebi montirajte na dodatno posodo priložen priključni komplet (4).
Priključni komplet (4) povežite na mestu postavitve z gibko cevjo z
osnovno posodo.
Napotek!
Varnostni ventil na hidravliki Variomata služi le za zaščito plovila. Ne
služi za zaščito priključenega sistema. Cev za izpihovanje mora biti
položena tako, da pri izpihovanju ni nevarnosti.
Hidravlični priključek
7.3.4
7.3.4.1 Priključek na sistem naprav
PREVIDNO
Opekline na koži in očeh zaradi vroče vodne pare
Iz varnostnega ventila lahko izstopa vroča vodna para. Vroča vodna para lahko
opeče kožo in oči.
•
Zagotovite, da bo izpihovalni vod varnostnega ventila položen tako, da
boste izključili nevarnosti za osebje.
POZOR
Škoda zaradi nepravilne montaže
Priključki cevovodov ali drugih aparatov sistema naprav lahko povzročijo
dodatne obremenitve naprave.
•
Cevovode je treba povezati brez sile ali navora in jih položiti brez
tresljajev.
•
Če je potrebno, podprite cevovode ali aparate.
•
Če imate kakršna koli vprašanja, se obrnite na poprodajno in servisno
službo družbe Reflex.
Napotek!
Vsak priključek posode mora biti opremljen s pokrovnim ventilom in
izpustno napravo na vodni strani.
Priključek k osnovni posodi
Krmilna enota je pozicionirana v skladu z izbrano različico postavitve glede na
osnovno posodo in je z njo povezana s priključnim kompletom.
Priključki k napravi so na krmilni enoti označeni z nalepkami:
Pumpen
Überströmung
Zur Anlage
Zur Anlage
Priključek črpalke
Priključek prelivnega
k napravi
ventila k napravi
Priključek k napravi
1
2
3
4
5
6
7
EC
LIS
WC
MAG
Po potrebi inštalirajte membransko tlačno raztezno posodo MAG ≥ 35 litrov (npr.
Reflex N). Posoda zmanjšuje pogostost vklapljanja in se lahko istočasno uporablja
kot enojna varovalka generatorja toplote. Pri grelnih napravah je po DIN / EN
12828 treba med aparat in generator toplote vgraditi zaporne armature. Sicer je
treba vgraditi zavarovane zapore.
Raztezni vodi „EC"
Za razplinjanje položite dva raztezna voda „EC":
•
•
Priključni nazivni premer „DN" za raztezne vode „EC" mora biti določen v
odvisnosti od minimalnega obratovalnega tlaka „P
Glejte za izračun P
Nazivni priključni premer „DN" velja za dolžino razteznega voda do 10 m. Nato
izberite eno dimenzijo večjega. Priključek je treba izvesti v glavnem volumenskem
toku „V" sistema naprav. Gledano v smeri strujanja naprave je raztezni vod za
vodo, obogateno s plinom, treba povezati pred razteznim vodom z razplinjano
vodo.
Pazite, da groba umazanija ne bo mogla vstopati in da zaradi nje ne bo prišlo do
Nachspeisung
preobremenitve prestreznika nesnage „ST". Priključite raztezne vode „EC" po
Zum Behälter
sledečih vgradnih različicah.
Priključek napajanja k
napravi
Tip
VS 2-1
VS 2-2/35
VS 2-2
VS 2-2
Variomat Touch — 22.07.2024
Generator toplote
Opcijska dodatna oprema
Dodatna posoda
Hitra sklopka Reflex R 1 x 1
Osnovna posoda
Priključni komplet za osnovno posodo
Primer prikaza krmilne enote
Vod za razplinjanje
•
voda naprave, obogatena s plinom
•
razplinjena voda k napravi
Meritev nivoja „LIS"
Napajalni vod za vodo
Tlačna raztezna posoda
en vod za vodo vstran od naprave, obogateno s plinom,
en vod za razplinjeno vodo nazaj k napravi.
8.2 "Preklopne toke Variomata", 204.
0,
Minimalni
obratovalni tlak
p
(bar)
0
≤ 3,5
> 3,5
Napotek!
Temperatura vode v točki vezave priključnega voda „EC" mora znašati 0
°C do 70 °C. Uporaba predvklopnih posod ne širi območja uporabe. Če
pride med razplinjanjem do strujanja, temperaturna zaščita ni
zagotovljena.
Montaža
".
0
naz.prem.
naz.prem.
naz.prem.
32
40
50
X
---
---
X
---
---
---
X
---
---
---
X
Slovenščina — 199
