4.3.2 Kod typu
Nr
Nazwa zespołu
1
sterującego
2 Liczba pomp Variomat VS 2- 1, VG 500 l, VF 500 l
3 Zbiornik podstawowy
„VG"
Pojemność nominalna
4
Zbiornik bateryjny „VF"
5
Pojemność nominalna
6
Działanie
4.4

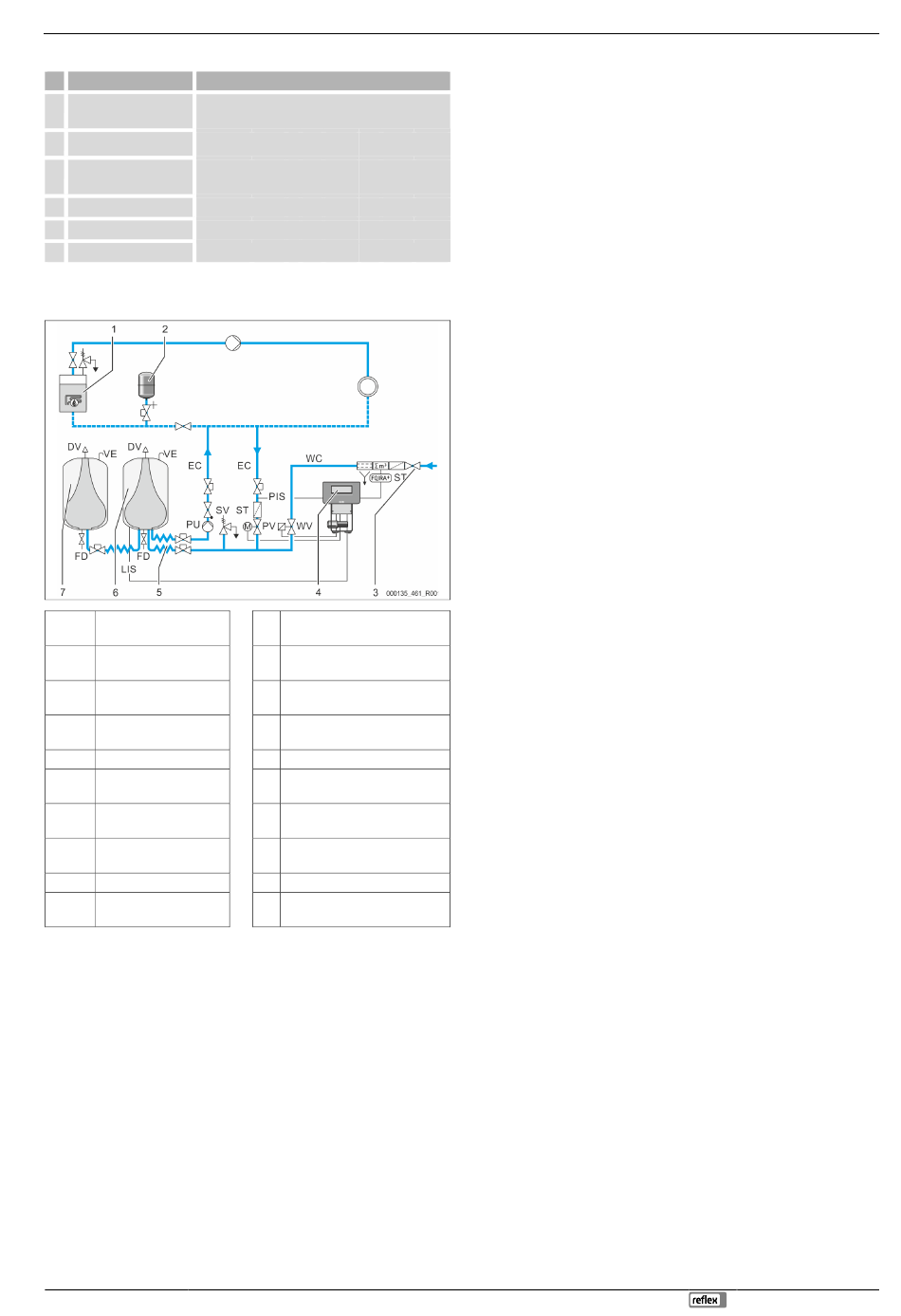

1 Instalacja grzewcza
2 Naczynie wzbiorcze
„MNW"
3 Reflex Fillset Impuls
Zespół sterujący
4
Dopływy hydrauliczne
5
Przestrzeń gazowa
6
zbiornika podstawowego
Przestrzeń gazowa
7
zbiornika bateryjnego
Osadnik zanieczyszczeń
ST
FQIRA+ Wodomierz impulsowy
Przewód uzupełniania
WC
wody
Zbiornik przeponowy
Możliwe jest podłączenie jednego zbiornika podstawowego i opcjonalnie kilku
zbiorników bateryjnych. Membrana dzieli zbiornik na przestrzeń wodną i gazową,
zapobiegając w ten sposób przenikaniu tlenu zawartego w powietrzu do wody
znajdującej się w zbiorniku przeponowym. Przestrzeń gazowa jest połączona
poprzez przewód „VE" z powietrzem atmosferycznym. Zbiornik podstawowy jest
połączony hydraulicznie za pomocą węży z zespołem sterującym. Takie
rozwiązanie umożliwia poprawne działanie miernika poziomu „LIS", który pracuje w
oparciu o wagową celę pomiarową.
Zespół sterujący
Zespół sterujący obejmuje układ hydrauliczny i sterownik. Ciśnienie jest mierzone
przez czujnik ciśnienia „PIS", poziom – za pośrednictwem wagowej celi
pomiarowej „LIS", a wyniki pomiaru są przedstawiane na wyświetlaczu sterownika.
Stabilizacja ciśnienia
W wyniku podgrzania wody wzrasta ciśnienie w instalacji. Po przekroczeniu
ciśnienia zdefiniowanego w sterowniku otwiera się zawór przelewowy „PV" i
upuszcza wodę z instalacji poprzez przewód wyrównawczy „EC" do zbiornika
podstawowego. Ciśnienie w układzie spada. W wyniku schłodzenia wody spada
ciśnienie w instalacji. W momencie spadku poniżej ustawionego ciśnienia załącza
Kod typu (przykład)
1 2 3 4 5 6
WV Zawór do uzupełniania ubytków
wody
PIS Czujnik ciśnienia
PV Zawór przelewowy (silnikowy
zawór kulowy)
PU Pompa (wyrównywanie
ciśnienia)
SV Zawór bezpieczeństwa
EC Przewód wyrównawczy
FD Zawór napełniający i
opróżniający
LIS Wagowa cela pomiarowa do
pomiaru poziomu wody
DV Zawór odgazowywania
VE Napowietrzanie i odpowietrzanie
Variomat Touch — 22.07.2024
się pompa „PU" i przez przewód wyrównawczy „EC" tłoczy wodę ze zbiornika
podstawowego z powrotem do instalacji. Ciśnienie w instalacji wzrasta.
Podtrzymanie właściwego ciśnienia zapewnia sterownik, a dodatkowo stabilizuje je
naczynie wzbiorcze „MNW".
Odgazowywanie
Do odgazowywania wody cyrkulacyjnej w instalacji są niezbędne dwa przewody
wyrównawcze „EC". Jeden przewód do wody nieodgazowanej z instalacji oraz
przewód powrotny – do wody odgazowanej powracającej do instalacji. W trakcie
odgazowywania pracuje pompa „PU" i zawór przelewowy „PV". Dzięki temu
częściowy strumień nieodgazowanej wody cyrkulacyjnej V przepływa przez
bezciśnieniowy zbiornik podstawowy. Tutaj wolny i rozpuszczony gaz jest usuwany
z wody wskutek działania ciśnienia atmosferycznego i odprowadzany przez zawór
odgazowywania „DV". Sterownik zapewnia hydrauliczną kompensację poprzez
regulowanie skoku zaworu przelewowego „PV" (silnikowy zawór kulowy). Proces
ten może być realizowany w trzech różnych wariantach (odgazowywanie ciągłe,
interwałowe lub kontynuacyjne).
Uzupełnianie wody
Jeżeli poziom wody w zbiorniku podstawowym spadnie poniżej granicy minimum,
otwiera się zawór do uzupełniania ubytków wody „WV" na tak długo, aż ponownie
zostanie osiągnięty wymagany poziom. Podczas uzupełniania wody monitorowana
jest liczba sygnałów zapotrzebowania, czas ogólny oraz czas trwania uzupełniania
wody w ramach jednego cyklu. W połączeniu z wodomierzem impulsowym
FQIRA+ monitorowana jest pojedyncza ilość wody uzupełniającej oraz całkowita
ilość wody uzupełniającej.
4.5 Zakres dostawy
Zakres dostawy opisano w dokumencie dostawy, a jej zawartość podano na
opakowaniu. Natychmiast po dostarczeniu sprawdzić, czy dostawa jest kompletna
i czy nie ma uszkodzeń. Natychmiast zgłaszać stwierdzone uszkodzenia
transportowe.
Wyposażenie podstawowe do stabilizacji ciśnienia:
• Urządzenie na palecie.
– Zespół sterujący i zbiornik podstawowy „VG".
– Zbiornik podstawowy z elementami wyposażenia zapakowanymi na
nodze zbiornika.
• Napowietrzanie i odpowietrzanie „VE"
• Zawór odgazowywania „DV"
• Złączka redukcyjna
• Wagowa cela pomiarowa „LIS"
– Torebka foliowa z instrukcją obsługi.
Opcjonalne wyposażenie dodatkowe
4.6
Dostępne jest następujące wyposażenie dodatkowe do urządzenia:
•
Termoizolacja zbiornika podstawowego
•
Zbiorniki bateryjne
– Z elementami wyposażenia zapakowanymi przy nodze zbiornika
• Napowietrzanie i odpowietrzanie „VE"
• Zawór odgazowywania „DV"
• Złączka redukcyjna
• Wyposażenie dodatkowe z rurą BOB do ogranicznika temperatury „TAZ+"
• Fillset do uzupełniania wody.
–
Ze zintegrowanym rozdzielaczem systemów, wodomierzem,
osadnikiem zanieczyszczeń i zaworami odcinającymi do przewodu
uzupełniania wody „WC".
• Fillset Impuls z wodomierzem impulsowym FQIRA+ do uzupełniania wody.
• Servitec do uzupełniania i odgazowywania wody.
• Fillsoft do zmiękczania wody uzupełniającej z sieci wody pitnej.
– Fillsoft montuje się między urządzeniem Fillset a właściwym
urządzeniem. Sterownik urządzenia kontroluje ilości uzupełnianej wody
i sygnalizuje konieczność wymiany wkładów zmiękczających.
• Moduły rozszerzające do sterownika urządzenia:
– Moduły WE/WY do komunikacji klasycznej
– Moduł komunikacyjny do obsługi zewnętrznej sterownika
– Połączenie Master-Slave do sterowania połączonego z maksymalnie
10 urządzeniami.
– Połączenie do rozszerzenia mocy i połączenia równoległego 2
bezpośrednio połączonych instalacji
– Moduły magistrali:
•
Profibus DP
•
Ethernet (Modbus TCP/IP)
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
Opis urządzenia
